1、工作原理

    宽带放大器馈电电路,高频受寄生电容参数影响,性能急剧下降,所以馈电需要采用BiasTee。

     BiasTee由超宽带、接近理想化、没有谐振点的高频电感和电容组成。

  隔直电容:隔直流,防止直流电压泄露到后续电路或测试仪器;

  高频电感:隔离交流信息,防止高频信号泄露到供电系统。

2、三个端口

       · 射频端口RF

  · 直流偏置DC

  · 射频和直流RF+DC

应用场合

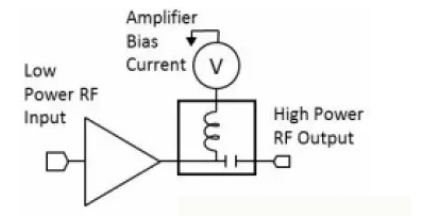

  A)宽带放大器

  有的宽带放大器,内部没有隔直电容,且输出端需要供电,需要偏置器(比如HMC460LC5就需要偏置器)。

有些放大器内部集成隔电容,就不需要额外的偏置器(比如HMC462LP5不需要偏置器)。

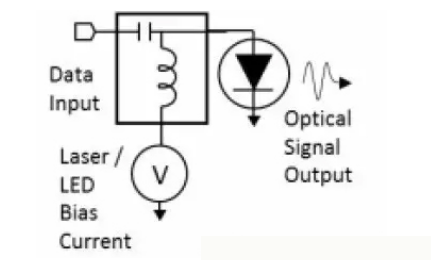

  B)光纤通信,激光器驱动

  激光二极管所需驱动电流,通过偏置器DC端注入;

  通信数据通过RF端注入。

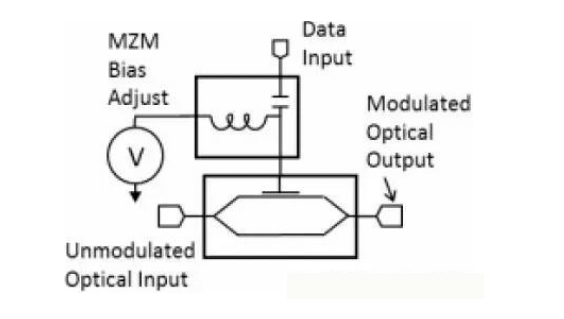

 C) 光调制器驱动

  D)其他测试测量等

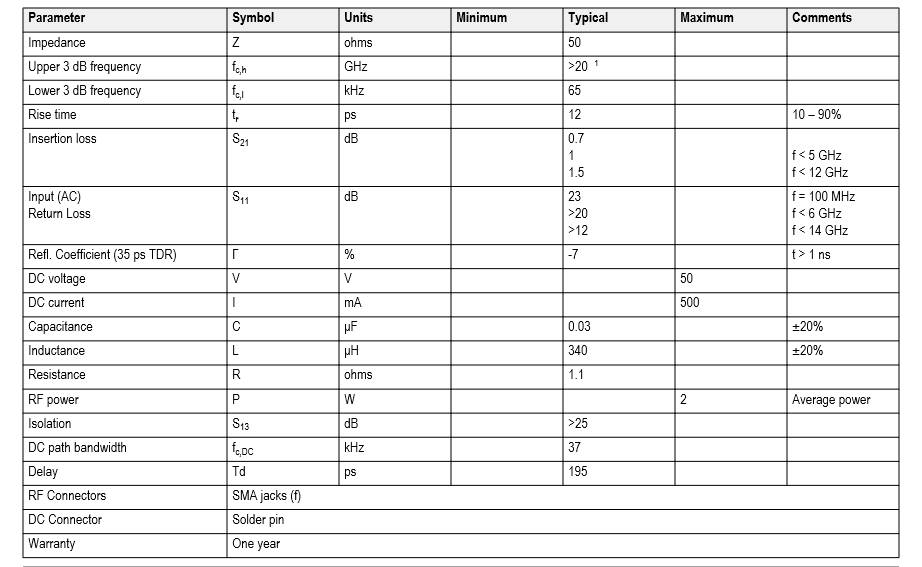

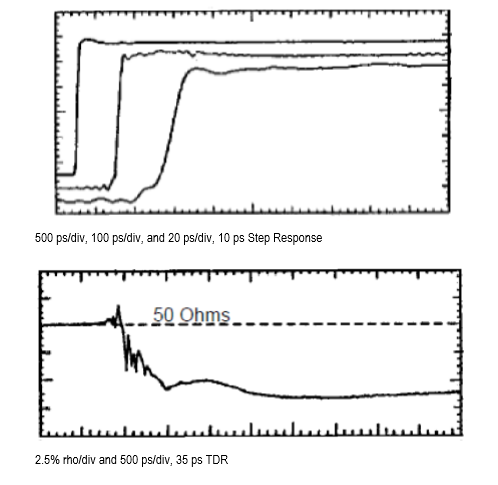

3、性能参数

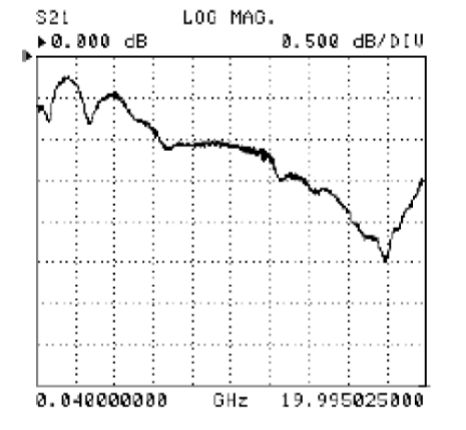

下图显示了0.5db/div时的S21插入损耗。

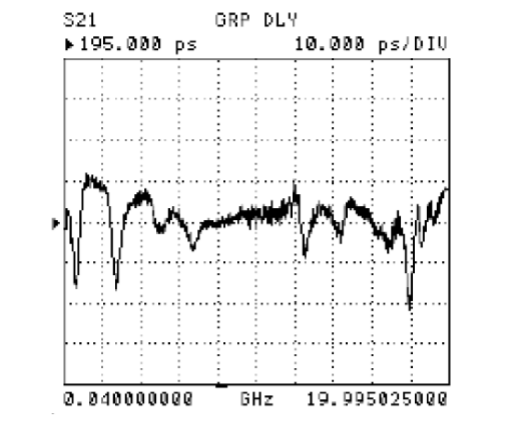

下图显示了10 ps/div时的S21组延迟。

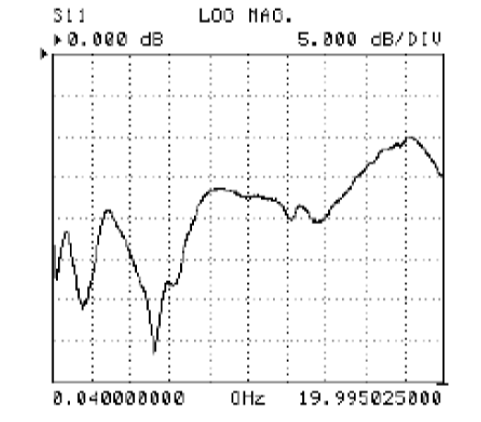

下图显示了5db/div时的S11回波损耗。

下图显示了在2 GHz/div下从40 MHz到20 GHz的线性扫描
