     光纤通信中所用的光器件可分成光有源器件和光无源器件两大类。二者的区别在于器件在实现本身功能的过程中,其内部是否发生光电能量转换。若出现光电能量转换,则称其为有源光器件;若未出现光电能量转换,即便也需要一些电信号的介入,均称为光无源器件。光无源器件有多种分类方法,目前最常用的是按功能分类。按照器件在光纤传输路上所发挥的功能可分为光隔离器、光纤连接器、光合/分路器光耦合器、光开关、光衰减器以及光环形器、滤波器等。

01

光纤连接器

    评价一个光纤连接器的主要性能指标有4个,即插入损耗、回波损耗、重复性和互换性。



02

光纤耦合器

  简称耦合器,是将光信号进行分路或合路、插入、分配的一种器件。

  从功率上看:分为功率分配器和光波长(合/分波)耦合器;

  从端口形式上划分:分为X形(2x2)耦合器、Y形(1x2)耦合器、星形(NxN N>2)耦

  合器、树形(1xN,N>2)耦合器;

  从传导模式划分:分为多模耦合器和单模耦合器。

耦合器制作方法:

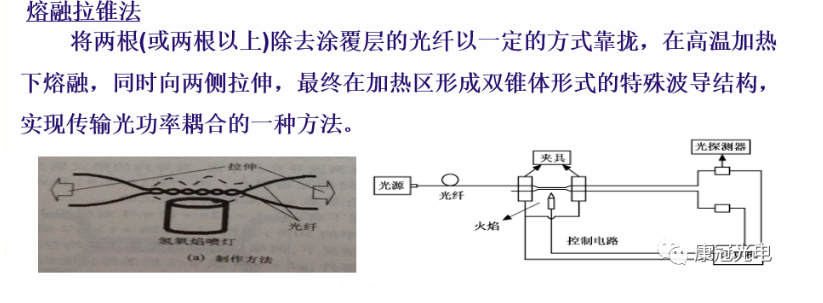

    分立光学元件组合型、全光纤型、平面波导型。其中属于全光纤型的光纤熔融拉锥法因为具有各种优势,成为当前光耦合器的主要制作方法。



03

波分复用/解复用器概述

  光波分复用器是对光波波长进行分离与合成的光无源器件。对波分复用器与解复用器共同的要求是:复用信道数量要足够多、插入损耗小、串音衰减大和通带范围宽。波分复用器与波分解复用器的不同点在于:复用器的插入损耗一般比较大。解复用器要求如下:给定工作波长应具有最低的插入损耗;其他端口对该光信号应具有理想隔离;

波分复用/解复用器的特性:

1.中心波长(或通带)

 是由设计、制造者根据相应的国际标准、国家标准或实际应用要求选定的。密集型波分复用器ITU-T规定在1550nm区域,1552.52nm为标准波长。其他波长规定间隔100G(0.8nm),50G(0.4nm)等,或取其整数倍作复用波长。

2.中心波长工作范围

  对于每一工作通道,器件必须给出一个适应于光源谱宽的范围。该参 数限定了我们所选用的光源(LED或LD)的谱宽宽度及中心波长位置。它以1.0nm表示或者是以平均信道之间间隔的10%表示。
