相位调制

相位调制基础

在查看相位调制之前，首先需要查看相位本身。射频信号由正弦波形式的振荡载波组成，是信号的基础。瞬时振幅跟随此曲线向正向移动然后向负向移动，在一个完整周期后返回到起始点 - 它遵循正弦波的曲线。

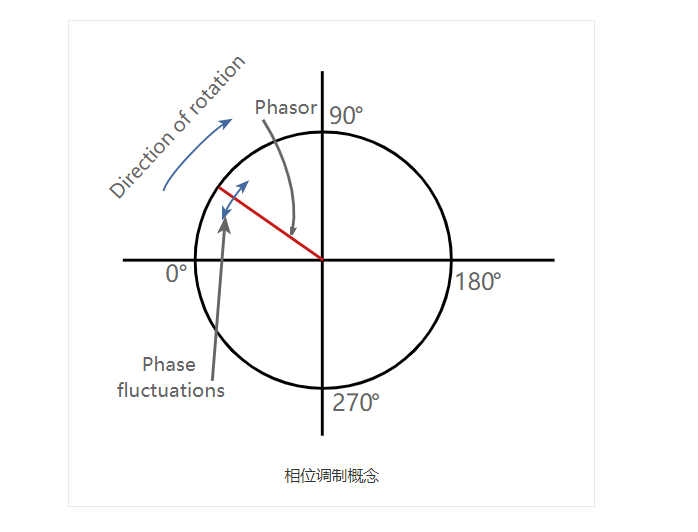

正弦波也可以通过围绕圆的点的移动来表示，任何给定点处的相位是起始点和波形上的点之间的角度，如图所示。

随着时间的推移，相位也会提前，因此可以说波形上的点在它们之间具有相位差。

相位调制通过调制信号的相位来工作，即改变点围绕圆移动的速率。如果不应用调制，这会改变信号的相位。换句话说，围绕圆的旋转速度被调制为关于平均值。

为此，有必要在短时间内改变信号的频率。换句话说，当相位调制应用于信号时，存在频率变化，反之亦然。相位和频率是密不可分的，因为相位是频率的积分。

通过简单地将CR网络添加到整合调制信号的调制信号，可以将频率调制改变为相位调制。因此，关于边带，带宽等的信息也适用于相位调制，因为它们用于频率调制，同时牢记它们的关系。

相位调制的形式

虽然相位调制用于某些模拟传输，但它更广泛地用作数字形式的调制，其中它在不同的相位之间切换。这被称为相移键控，PSK，并且有许多这样的风格。甚至可以以称为正交幅度调制QAM的调制形式组合相移键控和幅度键控。

下面的列表给出了一些使用的相移键控形式：

· PM - 相位调制

· PSK - 相移键控

· BPSK - 二进制相移键控

· QPSK - 正交相移键控

· 8 PSK - 8点相移键控

· 16 PSK - 16点相移键控

· OPSK - 偏移相移键控

这些只是当今无线电通信应用中广泛使用的一些主要形式的相位调制。利用当今高度软件适应性无线电通信系统，可以在不同类型的调制之间进行切换，以最好地满足当前条件。

自从引入数字或数据通信以来，以相移键控形式的相位调制器的使用已经非常显着地增长。以前使用它的优点很少。现在它被广泛用于正交幅度调制，其将相元件结合到其操作以及幅度。由于数据通信仅设置为增加各种形式的相位调制器，或者使用相位元件的调制形式将继续增加。
