300M电光相位调制器使用说明

本使用说明适用波长范围：1525-1565nm，频率范围是0-300MHz 的相位调制器。

0-300M电光相位调制器使用方法如下：

1. 检查电光相位调制器输入输出接口端面，确保端面干净，如有污渍请用酒精擦拭。

2. 连接保偏光源到电光相位调制器的输入接口。

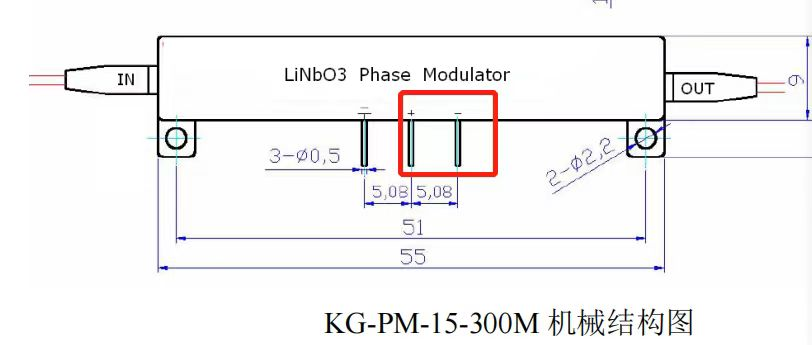

3. 连接射频信号到电光相位调制器的射频管脚，管脚定义如下所示：

A. 电光相位调制器中间管脚为射频输入脚（接入射频信号，即与SMA接口针芯连接）；

B. 电光相位调制器左边管脚为调制器外壳GND；

C. 电光相位调制器右边管脚为负极（与射频信号的地连接，即与SMA接口GND连接）。

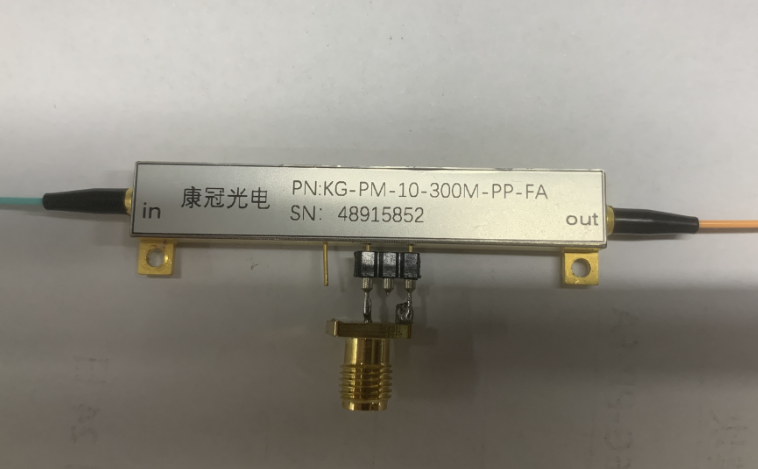

如下图所示：

4.电光相位调制器输出端与后端光检测设备连接，即可得到相应的光谱。
