1064nm亚纳米可编程脉冲激光器驱动模块
特点
内置1kHz~100kHz连续可调触发源,1kHz步长。并可选择外部触发,具有同步信号输出。
0.25ns~60ns脉宽连续可调,0.25ns步长。
全脉宽范围内均可获得1W以上峰值功率。
TTL 3.3V或5V上升沿触发。
可选UART-TTL或RS-422全双工隔离通信接口,遵循Modbus RTU自定义通信协议。
6V~15V单电源供电,待机功耗小于0.4W。
激光器工作温度范围:5°C ~45°C ,0.1°C步长。可通过温度调节精确控制波长。
提供简捷方便的上位机表征工具,无需编程,通过PC控制快速投入使用。
76mm×51mm×19mm结构尺寸,方便集成。
应用
标准脉冲光源
科学实验
激光测距
OTDR

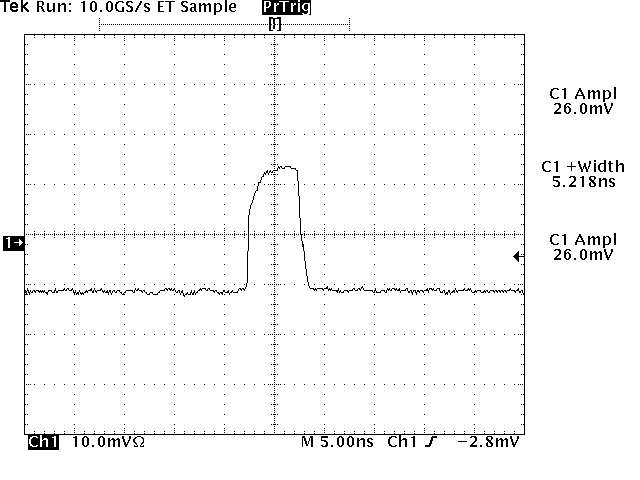

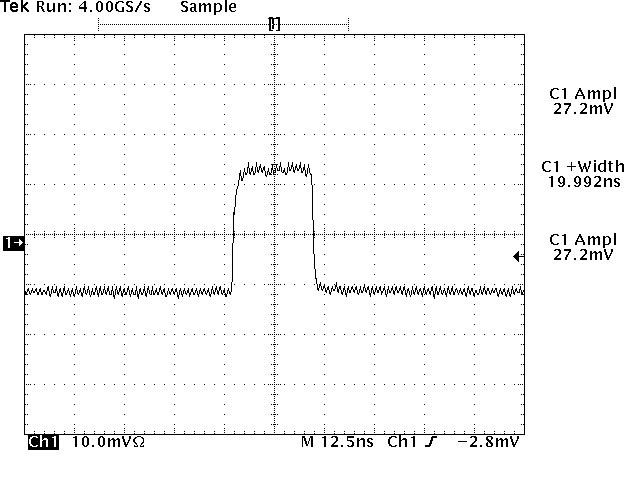

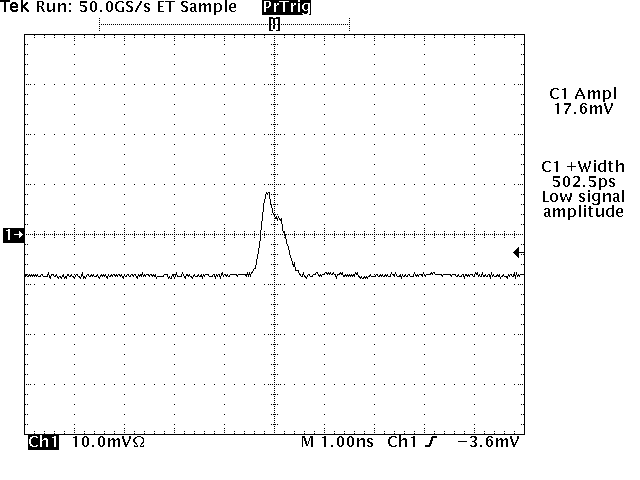

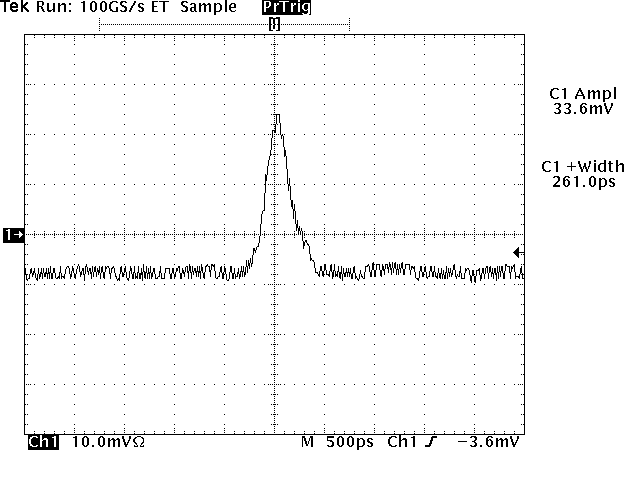

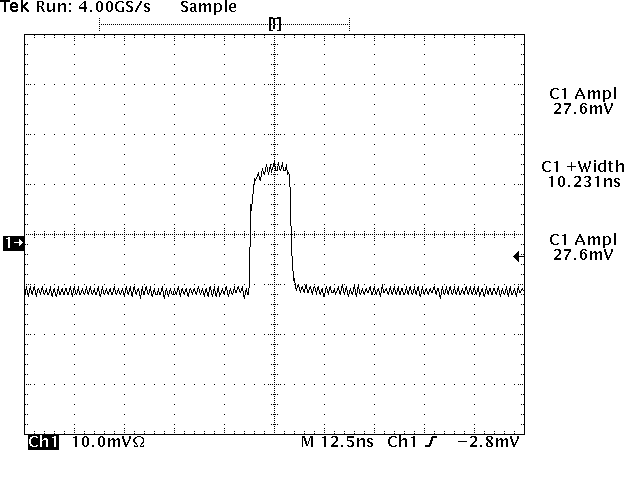

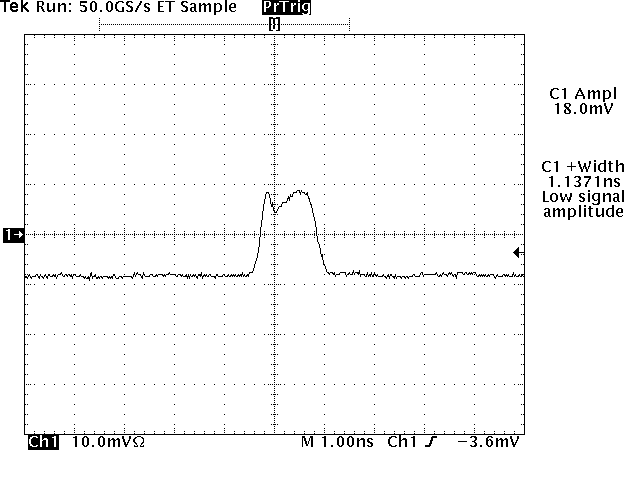

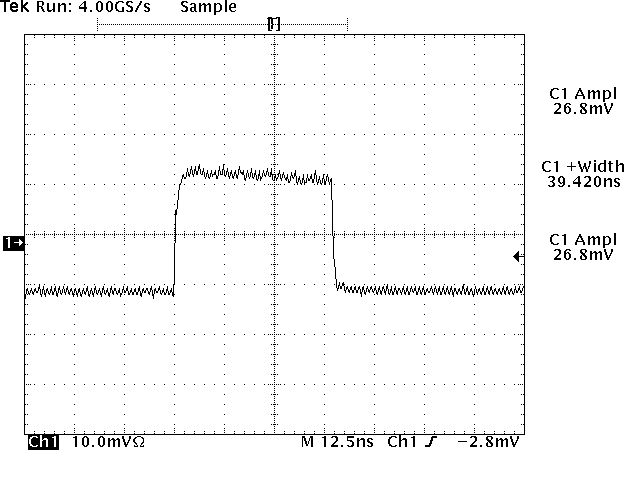

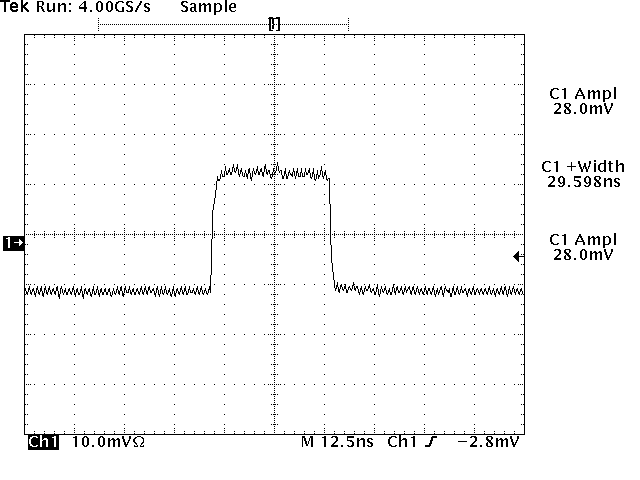

典型脉冲光波形(>1W峰值光功率):
使用指南
在开始使用前请考虑以下四个因素:
1. 激光器偏压(Vb)与峰值电流(Ip-p)的关系:Ip-p ≈ Vb ÷10。
2. 实际光信号脉宽和设置值存在约0.25ns左右非线性误差,必要时请根据实际情况使用控制命令配合示波器校准。
3. 在测量脉冲峰功率时推荐使用热释电功率计。如果使用光电二极管功率计,请尽量使峰值功率在功率计额定测量范围之内。否则脉宽较宽时,由于光电二极管的饱和效应,将影响平均功率读数的准确性,该误差随脉宽增大而增大。必要时可通过示波器观察相同电压、电流,不同脉宽、频率下的波形幅度判断峰值功率的变化幅度,结合功率计读数估算误差。幅度不变,峰值功率不变。
当外接触发信号时,必须将占空比控制在0.5%以下,若要超过此限制请按以下公式计算可用偏压范围和频率、脉宽之间的关系,如果超出该范围,可能对模块造成不可逆的损坏。

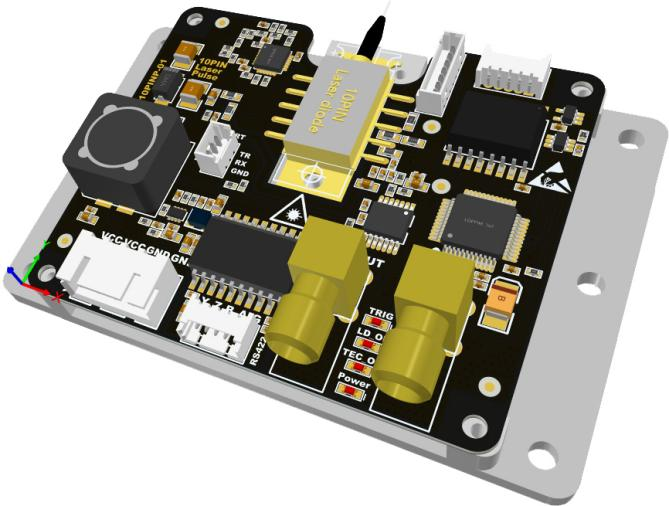

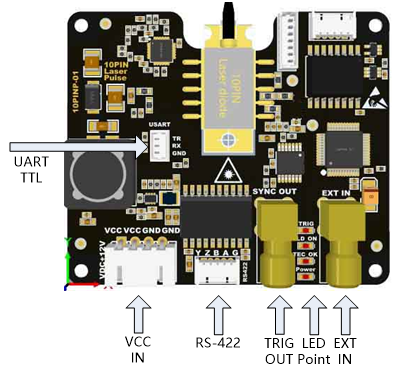

(图一:功能示意图)
RS-422从左到右排列顺序:Y=T+;Z=T-;B=R-;A=R+;G=GND
VCC IN从左到右排列顺序:VCC;VCC;GND;GND
UART TTL从上到下排列顺序:TR;RX;GND
名 称 |
功 能 说 明 |
描 述 |
VCC IN |
电源输入接口 |
6~12V/1A电源输入,2.54mm x 4接口 |
TRIG OUT |
同步信号输出 |
向外设输出LVTTL同步信号 |
EXT IN |
外部触发输入接口 |
外部TTL或LVTTL触发信号输入 |
UART |
TTL通信接口 |
UART TTL 1.25mm x 3接口 |
RS-422 |
RS-422隔离通信接口 |
RS-422 1.25mm x 5接口 |
LED point指示定义 |
||
TEC GOOD |
温度稳定指示 |
当激光器工作温度到达设置值±1°C时点亮,温度失控及待机时熄灭 |
TRIG EXT |
外触发指示 |
当使用外部触发信号时点亮,内触发时熄灭 |
LD_ON |
激光器上电指示 |
当开机时点亮,待机时熄灭 |
POWER |
整机电源指示 |
正常上电后点亮 |
可编程参数说明
参数名 |
说 明 |
范 围 |
描 述 |
FRIEQ |
内触发频率 |
1kHz~100kHz |
1kHz步长。 |
PW |
脉宽 |
0.5ns~60ns |
0.25ns步长 |
TEC |
LD工作温度 |
5°C~45°C |
0.1°C步长 |
VB |
激光器偏压 |
2V~25V |
10mV步长。 Vb与峰值电流(Ip-p)的关系:Ip-p ≈ Vb ÷10 |
SAVE |
保存当前参数 |
|
将模块当前工作状态保存至ROM,下次上电有效 |
NO1…… |
帧头及板选地址 |
0~255 |
NO1对应帧头第一字节,NO2对应帧头第二字节,ADDR对应板选地址。 |
RS-422、UART-TTL串口模式和命令说明
除使用“保存”命令外,所有通过串口设定的参数不被保存,掉电失效。串口波特率:9600bps,方式1,8位数据,无奇偶校验,停止位1,无流控制,异步通信。提供6条写命令和6条读命令。另外提供4条每次上电只能执行一次的ROM写操作命令和5条错误返回命令、1条开机返回命令。

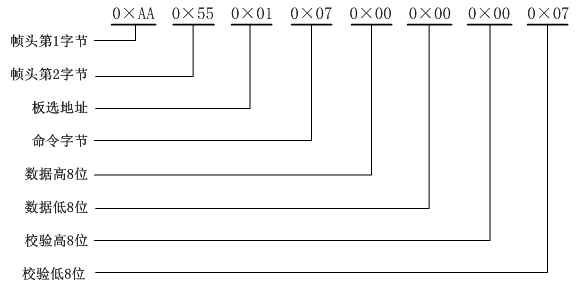

Modbus RTU自定义协议:适用于一主机多从机数据总线。所有命令均遵循如下协议,每帧8字节,帧结构和校验算法如下:
数据类型为unsigned int16 2字节无符号整数。求和校验:命令字+数据高8位+数据低8位
写命令(假设帧头为 AAH 55H 01H) |
|||
命令 |
说明 |
单位 |
发送格式示例 |
接收应答格式示例 |
|||
0x01 |
内触发频率设定 |
kHz |
AAH 55H 01H 01H 00H 01H 00H 02H(设定1kHz) |
AAH 55H 01H 01H 00H 01H 00H 02H(应答相同命令) |
|||
0x02 |
脉宽设定* |
10ps |
AAH 55H 01H 02H 09H C4H 00H CFH(设定25ns) |
AAH 55H 01H 02H 09H C4H 00H CFH(应答相同命令) |
|||
0x03 |
激光器温度设定 |
0.1°C |
AAH 55H 01H 03H 00H E6H 00H E9H(设定23°C) |
AAH 55H 01H 03H 00H E6H 00H E9H(应答相同命令) |
|||
0x04 |
激光器偏压设定 |
10mV |
AAH 55H 01H 04H 05H 46H 00H 4FH(设定13.5V) |
AAH 55H 01H 04H 05H 46H 00H 4FH(应答相同命令) |
|||
0x05 |
触发源选择 |
0=内触发 |
AAH 55H 01H 05H 00H 00H 00H 05H(设定内触发)
|
1=外触发 |
AAH 55H 01H 05H 00H 00H 00H 05H(应答相同命令)
|
||
0x06 |
待机开关 |
0=待机 |
AAH 55H 01H 06H 00H 01H 00H 07H(开机) |
1=开机 |
AAH 55H 01H 06H 00H 01H 00H 07H(应答相同命令) |
*脉宽设定必须是步长(0.25ns)的整数倍除以10ps,例如需要设定25.75ns,那么25.75*1000/10=2575。
读命令(假设帧头为 AAH 55H 01H) |
|||
命令 |
说明 |
单位 |
发送格式示例 |
接收返回格式示例 |
|||
0x07 |
读内触发频率 |
kHz |
AAH 55H 01H 07H 00H 00H 00H 07H(查询内触发频率) |
AAH 55H 01H 07H 00H 0AH 00H 11H(返回10kHz) |
|||
0x08 |
读脉宽 |
10ps |
AAH 55H 01H 08H 00H 00H 00H 08H(查询脉宽) |
AAH 55H 01H 08H 09H C4H 00H D5H(返回25ns) |
|||
0x09 |
读激光器温度 |
0.1°C |
AAH 55H 01H 09H 00H 00H 00H 09H(查询激光器温度) |
AAH 55H 01H 09H 00H E6H 00H EFH(返回23°C) |
|||
0x0A |
读激光器偏压 |
10mV |
AAH 55H 01H 0AH 00H 00H 00H 0AH(查询激光器偏压) |
AAH 55H 01H 0AH 05H 46H 00H 55H(返回13.5V) |
|||
0x0C |
读开机状态 |
0=待机 |
AAH 55H 01H 0CH 00H 00H 00H 0CH(查询开机状态) |
1=开机 |
AAH 55H 01H 0CH 00H 01H 00H 0DH(返回状态:开机) |
||
0x0D |
读触发源选择 |
0=内触发 |
AAH 55H 01H 0DH 00H 00H 00H 0DH(查询触发源) |
1=外触发 |
AAH 55H 01H 0DH 00H 01H 00H 0EH(返回触发源:外触发) |
从机发送开机消息与错误命令(假设帧头为 AAH 55H 01H) |
||
从机发送命令 说明 单位 |
描 述 |
|
AAH 55H 01H 00H 00H 00H 00H 00H 读内触发频率 kHz |
每次上电初始化后发送从机的帧头与地址 |
|
AAH 55H 01H 10H 00H 01H 00H 11H |
从机接收到错误的命令字 |
|
AAH 55H 01H 10H 00H 02H 00H 12H 读激光器偏压 10mV |
从机接收到错误的命令参数 |
|
AAH 55H 01H 10H 00H 03H 00H 13H 读开机状态 0=待机 |
从机接收到的命令校验错误 |
|
AAH 55H 01H 10H 00H 04H 00H 14H 读触发源选择 0=内触发 |
激光器温度失控已进入待机状态 |
|
AAH 55H 01H 10H 00H 05H 00H 15H |
一次上电多次ROM写操作,保存命令执行失败 |
|
ROM写操作命令,每次上电只能执行一次(假设帧头为 AAH 55H 01H) |
||
命令 |
说明 单位 |
发送格式示例 |
接收应答格式示例 |
||
0x80 |
保存当前参数(包括开关机状态),下次上电自动加载。 |
AAH 55H 01H 80H 00H 80H 01H 00H(保存当前参数) |
AAH 55H 01H 80H 00H 80H 01H 00H(应答相同命令) |
||
0x7D |
设置从机帧头第1字节 |
AAH 55H 01H 7DH 00H FFH 01H 7CH(将帧头1设为FF) |
FFH 55H 01H 00H 00H 00H 00H 00H(返回当前帧头、地址) |
||
0x7E |
设置从机帧头第2字节 |
AAH 55H 01H 7EH 00H FFH 01H 7DH(将帧头2设为FF ) |
AAH FFH 01H 00H 00H 00H 00H 00H(返回当前帧头、地址) |
||
0x7F |
设置从机帧头第3字节(板选地址) |
AAH 55H 01H 7FH 00H FFH 01H 7EH(将帧头3设为FF ) |
AAH 55H FFH 00H 00H 00H 00H 00H(返回当前帧头、地址) |
以上ROM写操作如一次上电多次执行,上位机将会收到错误命令(AAH 55H 01H 10H 00H 05H 00H 15H),相关写操作不会被执行,避免ROM写入次数过多而损坏。
上位机表征工具使用说明
基于.NET Framework 4.6.1框架编写,适用于Windows 7 SP1(需安装.NET Framework 4.6.1)、Windows 10、Windows 11。无需安装直接运行EXE文件,首次运行关闭后会在EXE文件目录下生成10PINP_01_Config配置文件保存关闭前的设置。第一次按下“开机”按键时会根据当前设置框内的参数初始化模块。如遗忘或需修改模块帧头和板选地址,可在建立连接前点击“获取设备帧头”按键,根据提示操作可获取及修改设备帧头和地址,并自动保存、应用。“远端保存”按键可将模块当前所有状态参数(包括待机状态)保存到模块ROM中,下次上电自动加载。当出现错误时,“系统消息”框内将出现相关提示。暂不支持MCU复位,预留控件位置。
参数说明
极限工作条件
参 数 |
符号 |
单位 |
最小值 |
最大值 |
存储温度 |
Ts |
oC |
-40 |
85 |
相对湿度 |
RH |
0 |
95 |
|
工作电压 |
Vcc |
0 |
16 |
推荐工作条件
参 数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
备注 |
基座工作温度 |
Tc |
oC |
0 |
25 |
50 |
|
工作电压 |
Vcc |
V |
7 |
12 |
15 |
|
外触发频率 |
Tf |
kHz |
1 |
|
100 |
|
电气性能
参 数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
备注 |
触发信号输入阻抗 |
|
kΩ |
10 |
|
|
|
输入触发信号边沿速度 |
Δt |
ns |
|
|
25 |
|
触发高电平 |
VIH |
V |
3 |
|
5.5 |
上升沿触发 |
触发低电平 |
VIL |
V |
0 |
|
1.5 |
|
同步信号输出边沿速度 |
tpd |
ns |
0.8 |
|
3.4 |
|
同步信号输出高电平 |
VOH |
V |
3 |
|
3.5 |
|
同步信号输出低电平 |
VOL |
V |
0 |
|
0.5 |
|
同步信号输出阻抗 |
VOI |
kΩ |
10 |
|
|
|
内触发频率 |
Tf |
kHz |
1 |
|
100 |
|
内触发频率分辨率 |
|
kHz |
|
1 |
|
|
外触发频率范围 |
Tf |
MHz |
0 |
|
20 |
|
工作脉宽范围 |
PW |
ns |
0.5 |
|
60 |
|
激光器偏压(VB)分辨率 |
|
mV |
|
10 |
|
|
激光器偏压(VB)误差 |
|
% |
|
5 |
|
|
激光器偏压(VB)范围 |
|
V |
2 |
|
25 |
对应峰值电流:VB/10 |
脉宽分辨率(PW) |
|
ns |
|
0.25 |
|
|
脉宽误差 |
|
|
|
±5%±0.25ns |
|
|
激光器温度可调范围 |
|
oC |
5 |
25 |
45 |
|
激光器温度分辨率(TEC-C) |
|
oC |
|
0.1 |
|
|
激光器温度绝对误差 |
|
% |
|
1 |
|
与NTC特性相关 |
RS-422串口波特率 |
|
bps |
|
9600 |
|
|
RS-422输入输出隔离度 |
|
rms |
|
2500V |
|
1分钟 |
工作电流 |
Icc |
mA |
|
|
160 |
12V供电 |

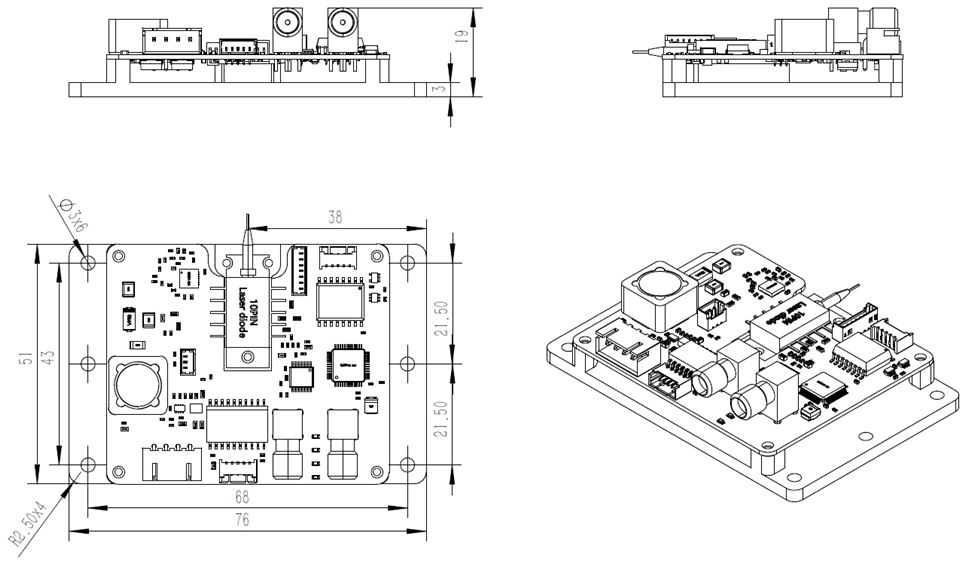

外形结构
