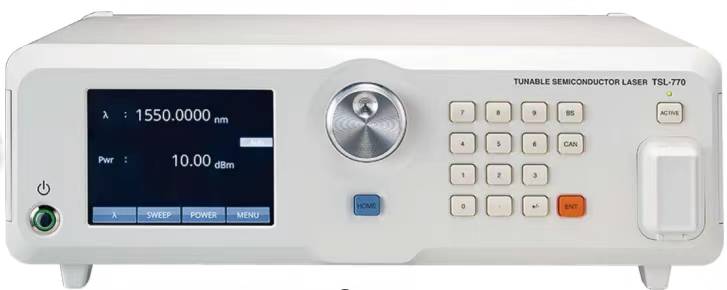

TSL-770-P 宽带可调谐激光发生模块
产品描述：
TSL-770是一款操作灵活且适合广泛应用的极高规格的可调谐激光器。重新设计的激光腔体与超低噪声的电路基板相结合，可在同一激光器中实现市场领先的扫描速度、高输出功率、宽调谐范围、 低噪声以及窄线宽。创新的专用腔体设计增强了Q因子和波长稳定性，即使在最顶尖的研究应用中也能够实现精确测量。
产品特点：
-
极宽的可调谐范围：1480-1640nm 全波段无跳模波长连续可调
- 高速：高达 200nm/s 的波长扫描高输出功率：+13dBm
-
高信噪比：90dB/0.1nm
-
高波长精度：0.3pm ( 典型值 )
-
窄线宽：<60kHz
- 精细调节扫描范围：10GHz
应用领域:
-
光学元件 & 光子材料表征
-
光纤传输测试( 载波 LD、本地振荡器等 )
- 干涉测量、光谱学、计量学( OFDR、气体传感器、太赫兹生成等 )
测试数据：
技术 & 典型性能：

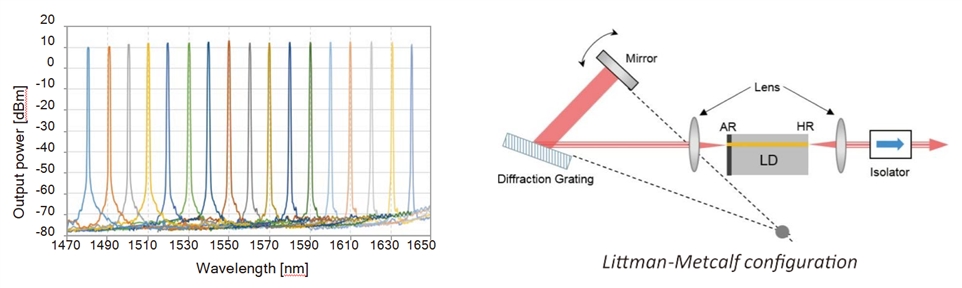

- Wide tuning range
TSL-770 采用 Littman-Metcalf 配置以实现 160nm 范围的无跳模调谐。
驱动机构坚固耐用，可确保长期使用的性能，并且被隔离开来以消除激光器中的声学和机械噪声。

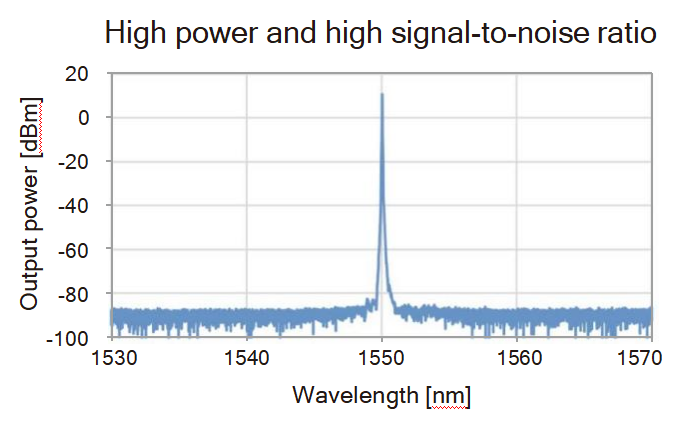

- High S/N and high power
采用创新的外腔设计，以降低光学 SSE 噪声，实现拥有90dB/0.1nm 的超高信噪比的同时 , 依然能够保持高达
+13dBm 的高功率输出。TSL-770 是下一代高动态范围滤波器和波长选择开关 (WSS) 组件测试的理想选择。

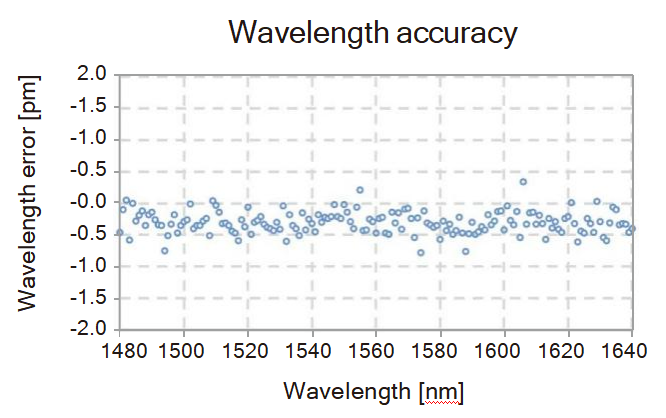

- Built-in high performance wavelength meter
TSL-770 内置有绝对波长精度为 +/-2 pm 高精度波长计，并可在连续扫描模式下存储（记录）波长数据。

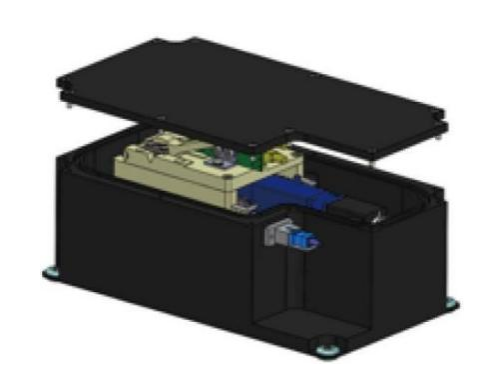

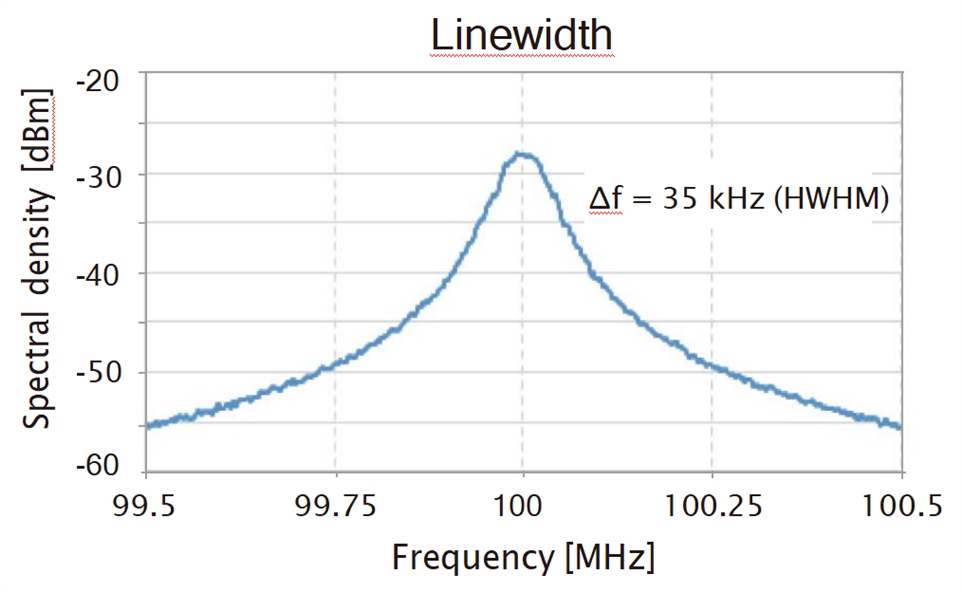

- Narrow linewidth & low jitter
通过将光学腔与机械振动分离，使激光腔中的 Q 值得以最大化。这使得 TSL-770 具有超窄激光线宽和市场领先的波长稳定性。
- Rapid sweep technology
TSL-770先进的光学机械设计可实现高达 200nm/s 的快速扫 描， 且具有高精度和高重复性。加速和减速的周期被最小化，以进一 步减少重复扫描的测量时间。
性能参数：
|
种类 |
项目参数 |
单位 |
规格 |
|
|
波长特性 |
波长调谐范围 |
nm |
1480 - 1640 |
|
|
波长分辨率 |
pm |
0.1 |
||
|
绝对精度 *1 |
工作温度 |
pm |
± 1.5 |
|
|
25±1 ºC (typ.) |
pm |
± 0.5 |
||
|
重䐾性 *1 |
pm |
± 0.5 (± 0.2 (typ.)) |
||
|
稳定性 *2 |
pm |
< ± 0.5 (24 hours) |
||
|
扫描速度 |
nm/s |
0.5 to 200 |
||
|
精细调谐范围 |
GHz |
≥ 10 |
||
|
输出功率特性 |
输出功率 *8 |
峰值（典型值） |
dBm |
≥ 13 |
|
> 10 dBm 范围 |
dBm |
≥ 10 (1500 - 1630 nm) |
||
|
全波长调谐范围 |
dBm |
≥ 7 |
||
|
功率重䐾性 *1， *3 |
dB |
± 0.01 (± 0.002(typ.)) |
||
|
功率稳定性 *2 |
dB |
± 0.01 (1 hour), (( ± 0.02 (24 hours, typ.)) |
||
|
输出平坦度和波长比 *1, *3, *8 |
dB |
± 0.2 ( ± 0.05 (typ.)) |
||
|
相对强度噪声（典型值）*4 |
dB/Hz |
-145 (1 MHz to 3 GHz) |
||
|
光谱 |
线宽（典型值） |
相干控制关 |
kHz |
60 |
|
相干控制开 |
MHz |
40 |
||
|
SMSR（典型值） |
dB |
≥ 50 |
||
|
STSSER *5 |
dB |
≥ 70 |
||
|
SSSER *6 |
dB/nm |
≥ 80 (≥ 90 dB/0.1 nm) |
||
|
接口 |
光输出端口 |
- |
FC or SC, SPC or APC |
|
|
光纤 |
- |
PMF *7 |
||
|
通信 |
- |
GP-IB (IEEE 488.2), USB, Ethernet |
||
|
调制 |
低频调制 |
kHz |
DC to 400 (typ.) |
|
|
高频调制（可选） |
MHz |
2 to 100 (typ.) |
||
|
环境条件及其他 |
工作环境 |
温度 |
ºC |
15 to 35 |
|
湿度 |
% |
< 80 (non-condensing) |
||
|
电源 |
- |
AC 100 - 240 V (±10 %), 50/60 Hz |
||
|
额定功率 |
VA |
100 |
||
|
尺寸 (W) x (D) x (H) *9 |
mm |
440 x 416 x 133 |
||
|
重量 |
kg |
16 |
||
* 所有的规格参数测量前均需要 1 个小时以上的设备预热。规格适用于水吸收波长范围以外的波长。
*1: 在静态状态或步进扫描模式下。 *2: 在温度变化 ± 0.5℃以内。 *3: 使用 “Auto” 功率模式。 *4: 使用最大输出功率。
*5: STSSER 信号波长 ±15nm 范围内的全自发辐射光输出的比 ( 典型值 )。
*6: SSSER 信号除去中心波长 ±1nm 的范围，中心波长输出和其 ±3nm 的范围内的自发辐射光输出最大值的比 ( 典型值 )。
*7: 偏振轴与连接器对齐。偏振消光比为 17 dB ( 典型值 )。
*8: 指标保证范围从起始到 1630nm。
*9: 突出部分除外。
波长选择：
激光安全信息：
本产品根据 IEC 60825-1 (2014) 属于 1M 类激光产品。
本产品符合 FDA 激光产品性能标准，2019 年 5 月 8 日的第 56 号激光公告的偏差除外。
订购型号：
TSL-770
*（附含激光功率测量配件）
*如有特殊要求请联系我公司销售人员
