小型激光发射组件 | KG-DML系列
产品描述
KG-DML系列小型激光发射组件是短波红外激光通信光源系列的一款优秀的激光发射组件，其集成了高功率半导体激光器、驱动电路及温控电路；该光源激光器模块具高发射功率及高传输速率的特点，模式稳定性极佳，输出光功率稳定性好。同时考虑客户的系统集成，对电源模块进行了独特的设计，体积小，重量轻，功耗低。
产品特点
l 传输速率高达200Mbps
l 波长可选: 500nm~1064nm
l 基于大功率半导体激光器，发射功率高
l 内置制冷器及温控电路
l 内置监控PD，保证输出光功率稳定性
l 结构紧凑，模块封装
l DC 12V供电
应用领域
l 空间光通信
l 脉冲光调制
l 种子光源
l CATV模拟信号发射器
性能参数
|
参 数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
|
中心波长 |
l |
808/850/980/1064 |
nm |
||
|
输出光功率(峰值) |
Po |
200 |
250 |
1000 |
mW |
|
谱宽（FWHM） |
Δ υ |
- |
0.2 |
0.5 |
nm |
|
匹配阻抗 |
ZIN |
- |
50 |
- |
Ω |
|
传输速率 |
ISO |
|
100 |
200 |
Mbps |
|
规格 |
|
模 块 |
|||
|
外形尺寸 |
L x W x H |
64mm×47mm×20 mm |
|||
|
电源要求 |
|
DC +12V |
|||
|
输出光纤 |
|
SMF/mmf |
|||
|
电信号接口 |
|
SMA |
|||
|
工作模式 |
|
外部信号直接调制 LVDS信号 |
|||
|
光连接头 |
|
FC/APC |
|||
|
重量 |
W |
＜100g |
|||
极值参数
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
|
工作电压 |
Vop |
V |
9 |
12 |
15 |
|
工作温度 |
Top |
ºC |
0 |
|
50 |
|
储存温度 |
Tst |
ºC |
-40 |
|
85 |
|
湿度 |
RH |
% |
5 |
|
90 |
测试图

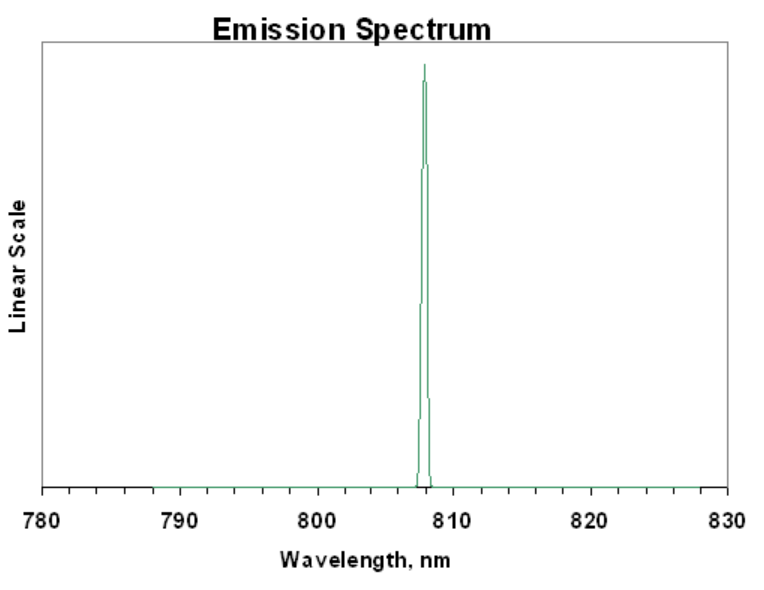

1）典型光谱图

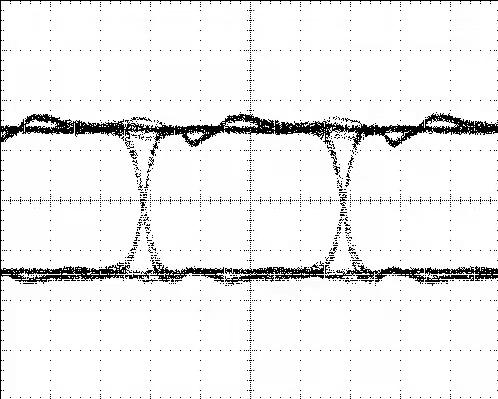

2）典型眼图（@100Mbps）
订购信息：
型号：（例：KG-DML-808-S-M-200-200-FA）
|
KG-DML |
XXX |
X |
M |
XXX |
XXX |
XX |
|
光发射 |
工作波长：
808-808nm |
尾纤： S---SMF M---MMF |
封装： M---模块
|
输出峰值功率： 250---250mW
500---500mW |
调制速率： 100---100Mbps 200---200Mbps |
光纤接头： FA---FC/APC
|
*单模光纤激光器峰值功率典型值为250mW。
