DFB激光器系列1310nm分布式反馈单频激光器光源
产品描述
KG-DFB系列1310nm分布式反馈单频激光器光源采用高性能DFB激光器芯片、独特设计的ATC和APC电路以及隔离控制，保证了极高的功率及波长稳定性。该款光源主要应用于冷原子、光纤传感、光纤通信、光纤激光器等多个领域，可根据客户要求提供功率调谐和波长微调谐功能案。
产品特点
l 窄线宽：<2MHz
l 内置监控PD
l 模块、台式封装可选
应用领域
l 冷原子
l 光纤通信
l 光纤传感系统
l 光纤激光器
性能参数
|
参 数 |
符号 |
DFB-1310 |
单位 |
||
|
工作波长* |
l |
1310±1 |
nm |
||
|
输出光功率 |
Po |
10~40 |
mW |
||
|
线宽 |
Dl* |
＜2 |
MHz |
||
|
边模抑制比 |
SMSR |
＞40 |
dB |
||
|
功率稳定性** |
PSS |
±0.01 |
dB/5min |
||
|
PLS |
±0.05 |
dB/8h |
|||
|
输出隔离度 |
ISO |
＞30 |
dB |
||
|
规格*** |
|
台 式 |
M1模 块7016 |
M2模块8230 |
|
|
外形尺寸 |
|
320×220×90 mm |
90×70×16 mm |
100×82×30 mm |
|
|
电源供电 |
|
AC 220V ± 10% 30W |
DC +5V 适配器 |
DC +5V 适配器 |
|
|
输出光纤 |
|
SMF/PMF |
|||
|
工作模式 |
|
CW |
|||
|
光连接头 |
|
FC/PC、FC/APC |
|||
|
选配 —程控调节功能（台式 或 模块7016） |
|||||
|
通信方式 |
|
RS232 串口 |
|||
|
电流调节步进 |
|
1mA |
|||
|
TEC调节步进 |
|
0.1℃ |
|||
* 工作波长：未列出的其他波长可订购。
** 测试条件：CW, Top=25ºC
*** 台式封装默认带功率和波长调节功能，模块8230封装支持功率和波长调节功能，模块7016为固定功率和波长输出。
工作条件
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
|
工作温度 |
Top |
ºC |
-5 |
|
55 |
|
储存温度 |
Tst |
ºC |
-40 |
|
85 |
|
湿度 |
RH |
% |
5 |
|
90 |

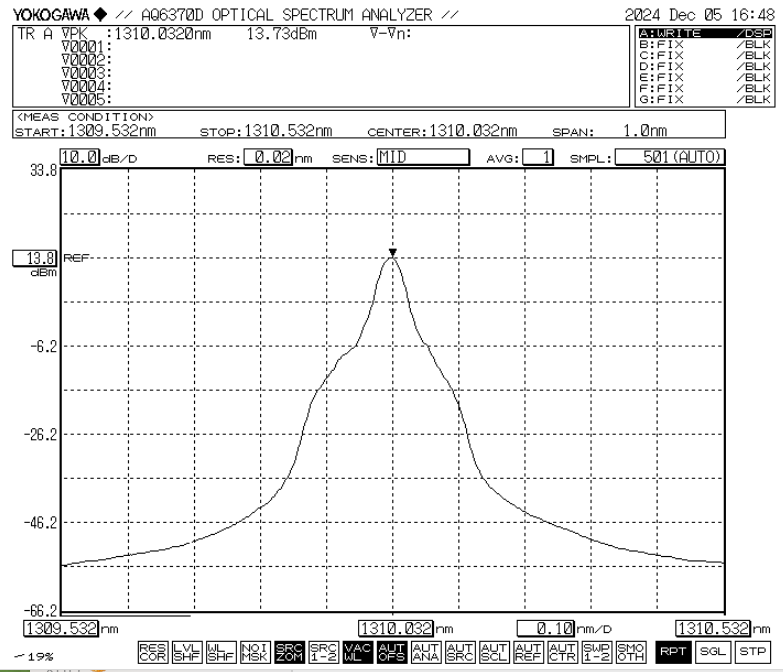

典型光谱
KG-DFB-1310
外形结构

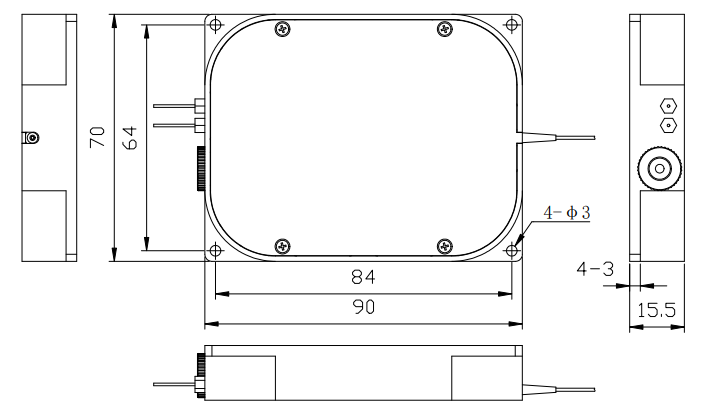

M1: 模块7016 （单位：mm）

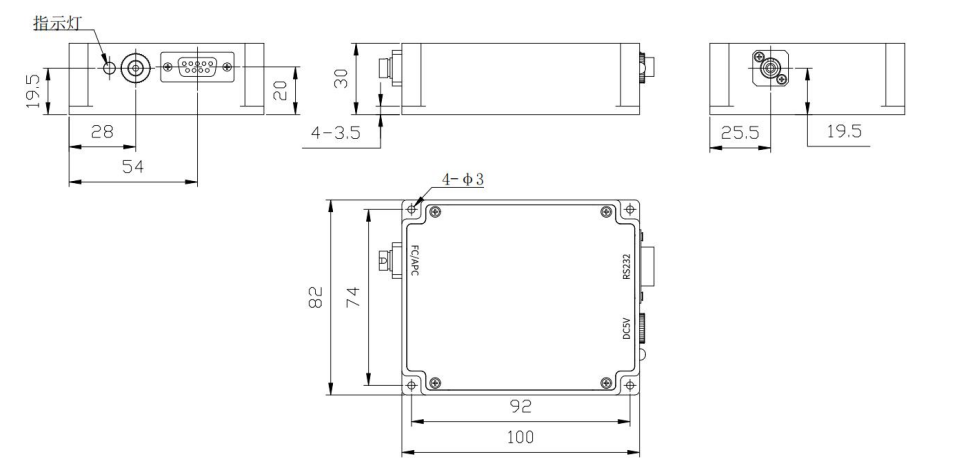

M2: 模块8230 （单位：mm）
订货信息
|
KG |
DFB |
XXXX |
X |
XX |
X |
XX |
|
|
DFB
|
波长： 1310—1310nm
|
封装： M1--模块7016 M2--模块8230 D---台式 |
功率： 02---2mW 10---10mW 20---20mW 40---40mW 80---80mW |
尾纤： P---PMF S---SMF |
光纤接头： FP---FC/PC FA---FC/APC SP---用户指定 |
*如有其他波长要求请联系我公司销售人员。
