延时脉冲信号发生器

延时脉冲信号发生器是一款高性价比延时脉冲信号发器，具有完备的功能与优异的参数，小型化易于集成到大型系统中。独立使用时同样轻便易用，单个USB接口可同时实现供电与通讯，WIN10及以上系无需额外安装驱动，即插即用。

产品特点

l 四通道同步输出：各通道延时与脉宽均可独立编程。最小步长、分辨率：200ps；最小脉宽：600ps；动态范围：600ps~1.6ms；输出电压摆幅：2.5V(50Ω)

l 边沿速度 <200ps。

l 支持突发模式，突发次数与频率可编程。

l 通道间抖动小于100ps。

l 支持内外触发模式，触发频率范围：1Hz~19MHz，内触发步长：1Hz。

l 4.5V~15V宽工作电压范围，支持单USB接口供电及数据交换。

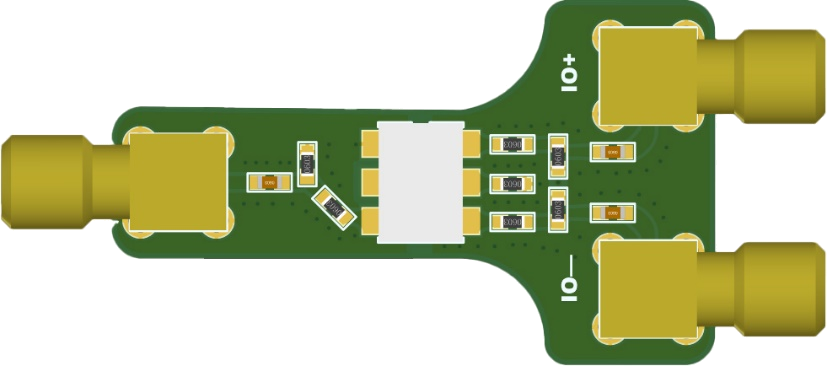

l 可选LVDS、CML无源转换器，将单端信号转换为LVDS或CML差分信号驱动逻辑电路、激光器。

l 3组通信接口可同时工作：

1.UARTA_TTL与RS422或RS485任选其一。

2.UARTB_TTL。

3.USB（WIN10以上系统免驱动）

l 掉电数据自动保存。

l 可选配堆叠式控制面板脱机工作。

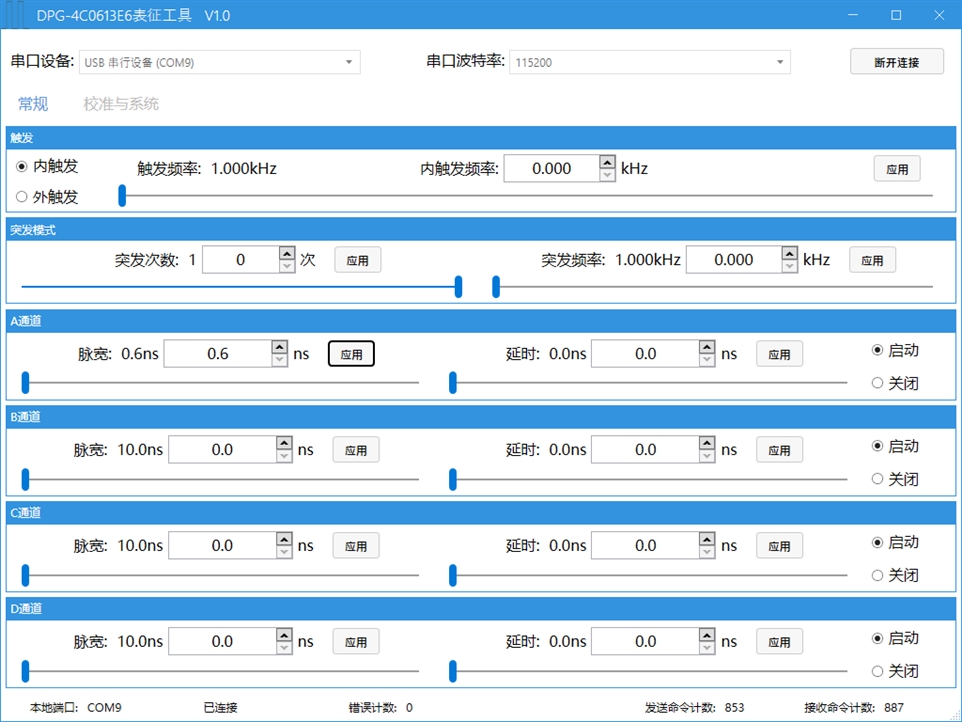

l 提供功能完备的上位机软件与通信协议。

应用领域

1.OTDR、TDR、调制器驱动、激光模块驱动。

2.窄脉冲延时信号发生器。

3.时序信号发生器。

实测波形

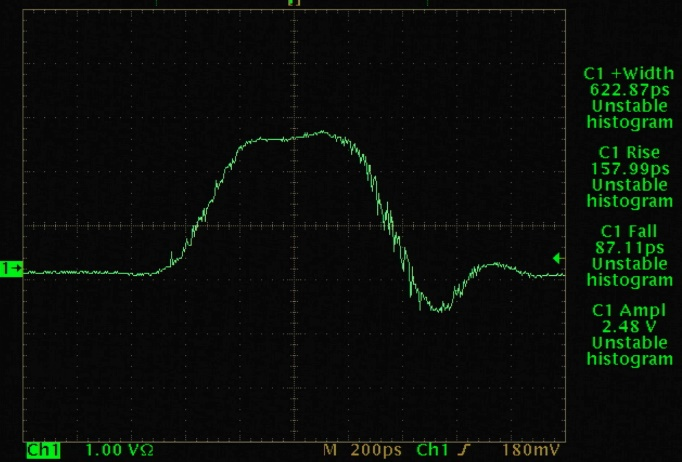

单通道600ps脉宽波形

4通道不同脉宽波形

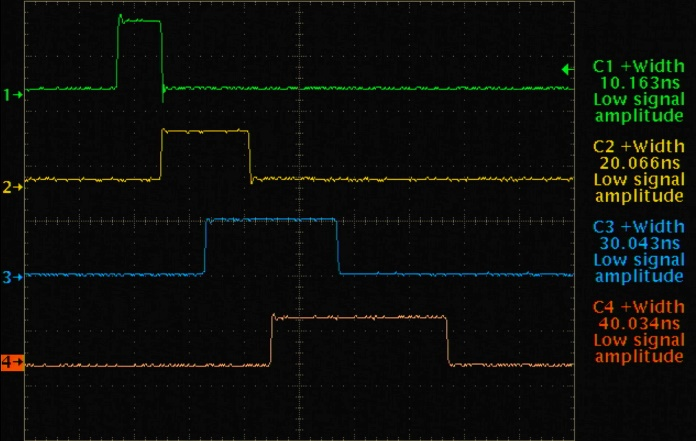

4通道不同脉宽、不同延时波形

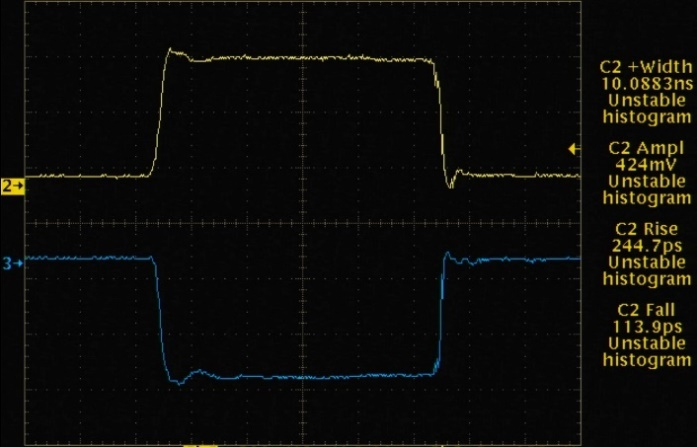

LVDS、CML差分输出

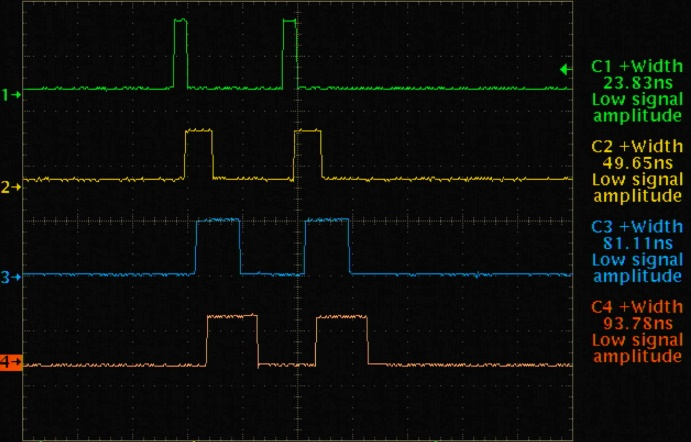

4通道突发模式不同脉宽与延时波形

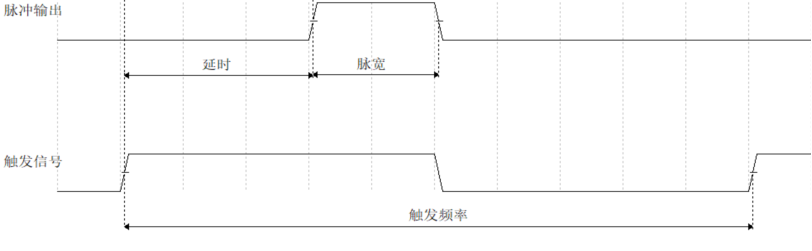

单脉冲时序

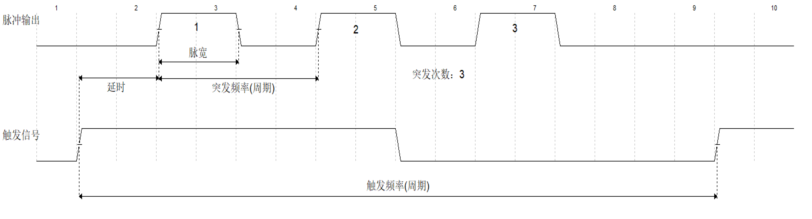

突发模式(3脉冲)时序

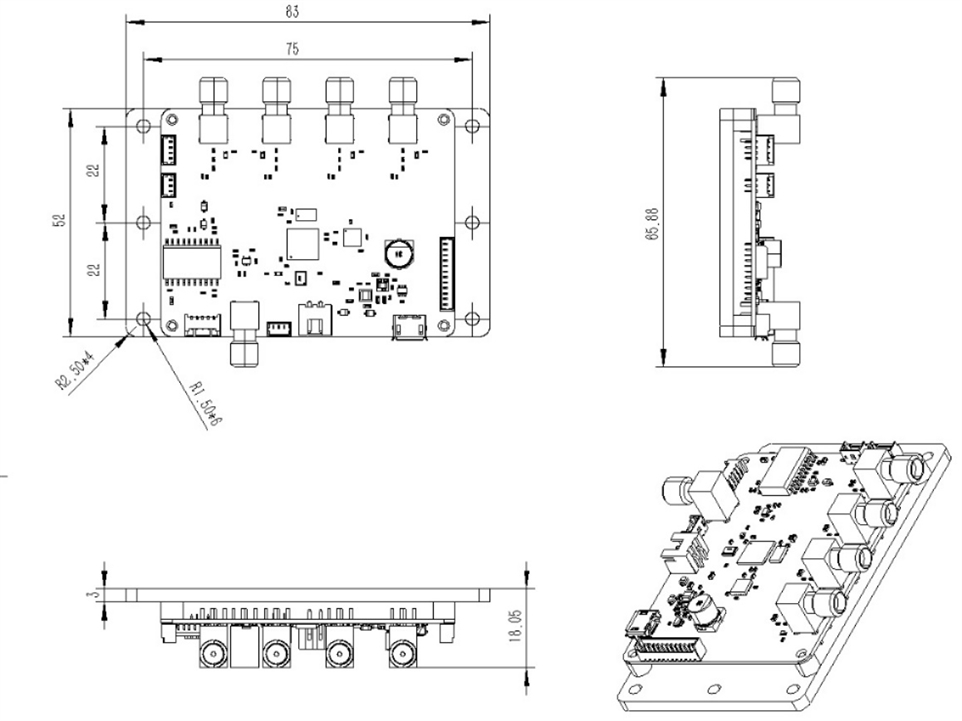

结构尺寸
