KG-ASE系列ASE宽带光源
KG-ASE系列宽带光源基于半导体激光器泵浦稀土掺杂光纤产生自发辐射光原理，结合局部光反馈控制技术制成。台式ASE光源具有输出功率髙、谱线宽、偏振度低、高功率稳定性、平均波长稳定性好等优点，可以满足传感、测试与影像等研究领域对宽带光源严格的性能要求
KG-ASE系列ASE宽带光源
产品描述：
KG-ASE系列宽带光源基于半导体激光器泵浦稀土掺杂光纤产生自发辐射光原理，结合局部光反馈控制技术制成。台式ASE光源具有输出功率髙、谱线宽、偏振度低、高功率稳定性、平均波长稳定性好等优点，可以满足传感、测试与影像等研究领域对宽带光源严格的性能要求.
产品特点：
- 输出功率高
- 功率稳定性好
- 低偏振度(DOP)输出
- 微处理器智能控制
- 平均波长稳定性好
应用领域：
- 光纤无源器件测试
- 光谱分析
- 生物医学成像
- 光纤传感系统
- 光纤陀螺仪测试
性能参数：
|
参数 |
最小值 |
典型值 |
最大值 |
单位 |
||
|
工作波长 |
C |
1528 |
- |
1563 |
nm |
|
|
L |
1567 |
- |
1603 |
|||
|
C+L |
1528 |
|
1603 |
|||
|
1060 |
1030 |
|
1090 |
|||
|
输出功率 |
|
10/13/17/20 |
|
dBm |
||
|
功率谱密度 |
-20 |
|
-2 |
dBm |
||
|
功率稳定性 |
15min @ 23℃ |
-0.01 |
|
+0.01 |
dB |
|
|
8h@ 23℃ |
-0.02 |
|
+0.02 |
dB |
||
|
光谱平坦度* |
|
2 |
3 |
dB |
||
|
偏振度 |
|
≤0.2 |
|
dB |
||
|
规格 |
台 式 |
模 块 |
||||
|
外形尺寸L x W x H |
260×280×120 mm |
125×150×20mm |
||||
|
电源要求 |
AC 220V ± 10％ 30W |
DC +5V GND |
||||
|
光纤类型 |
SMF-28 |
|||||
|
接头类型 |
FC/PC、FC/APC或用户指定 |
|||||
注：* 常规平坦度＜3dB，带GFF平坦度＜2dB (只适用于10/13dBm)。
可按客户要求定制加工。
极限条件：
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
|
工作温度 |
Top |
ºC |
-10 |
|
60 |
|
储存温度 |
Tst |
ºC |
-40 |
|
85 |
|
湿度 |
RH |
% |
5 |
|
90 |
典型光谱：

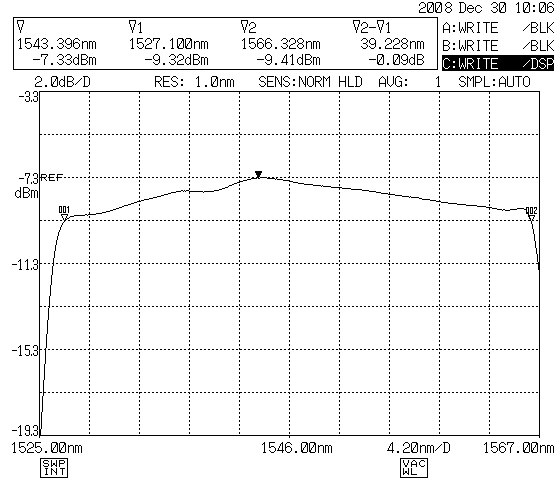

C波段光谱图（带GFF）

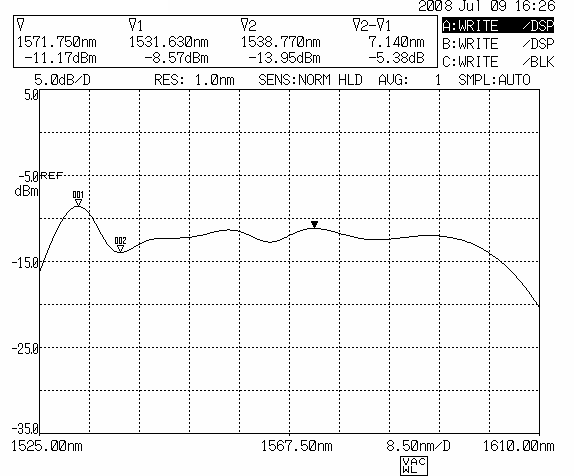

C+L波段光谱图
订货信息：
|
KG |
ASE |
XX |
X |
XX |
X |
XX |
|
|
ASE |
工作波长： C---C波段 L----L波段 CL--C+L波段 O---其他波段 |
封装形式： D---台式 M---模块 |
输出光功率： 10---10dBm 13---13dBm 17---17dBm 20---20dBm |
其他： 空----带GFF 1-----不带GFF |
光纤接头： FP---FC/PC FA---FC/APC SP---用户指定 |
如有特殊需求，请联系我们销售人员
