KG-ASE系列ASE宽带光源
产品描述：
KG-PLS系列850nm纳秒级脉冲光源采用独特的短脉冲驱动电路实现了最窄可达3ns的脉冲输出，同时采用高稳定性的激光器及独特的APC(自动功率控制)和ATC(自动温度控制)电路，使得输出功率和波长具有很高的稳定度，并且可以实时监控光源温度、功率等信息。该系列脉冲光源主要用于MOPA结构光纤激光器种子源、光谱分析、光纤传感、无源器件测试。
产品特点：
- 脉冲宽度最窄可达3ns
- 工作波长: 850nm
- 脉冲宽度可调
- 脉冲重复频率可调
- 内置电同步电信号接口
- 内外触发可选
- 台式、模块可选
- 可根据客户要求定制
应用领域：
- 激光测距
- 种子光源
- 光纤传感
- 无源器件测试
性能参数：
|
光学参数 |
|
|
|
|
|
参数指标 KG-PLS-08 |
最小值 |
典型值 |
最大值 |
单位 |
|
中心波长 |
851 |
852 |
853 |
nm |
|
峰值脉冲光功率 |
50 |
|
|
mW |
|
光谱线宽 |
|
1 |
2 |
nm |
|
脉冲宽度 |
3 |
|
100 |
ns |
|
光脉冲重复频率 |
1 |
|
1000 |
KHz |
|
光功率稳定性 |
<1 |
% |
||
|
波长稳定性 |
<0.01 |
nm |
||
|
脉宽调整精度 |
1 |
ns |
||
|
脉宽调整步长 |
5 |
ns |
||
|
重频调整步长 |
5 |
KHz |
||
|
输出光隔离度 |
30 |
dB |
||
|
光纤接口 |
FC/PC、FC/APC或用户指定 |
|||
|
光纤类型 |
HI 780或者62.5µm MMF |
|||
电学及机械参数
参数指标
模块
台式
供电电压
+ 5 V
AC
220V@50Hz
触发模式
内、外触发可选
外触发信号
峰值5V电脉冲
电同步信号
峰值5V电脉冲
触发及同步信号接口
SMA(f)
通讯接口
RS232
外观尺寸
200x120x30
320x220x90
极限条件：
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
|
工作温度 |
Top |
ºC |
0 |
|
50 |
|
储存温度 |
Tst |
ºC |
-40 |
|
85 |
|
湿度 |
RH |
% |
5 |
|
90 |
典型脉冲：

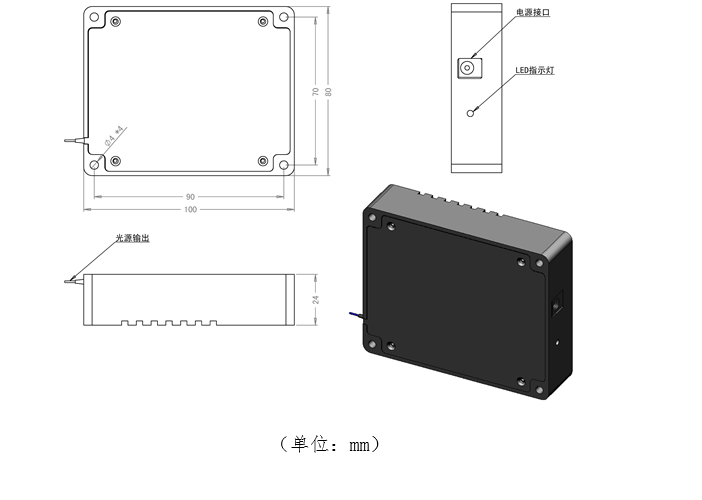

封装尺寸：
订货信息：
KG
PLS
XX
X
XX
XX
脉冲光源
工作波长：
08---850nm
09---905nm
10---1064nm
13---1310nm
15---1550nm
………
封装形式：
D---台式
M---模块
最窄脉宽
03---3ns
05---5ns
10---10ns
…….
光纤接头：
FP---FC/PC
FA---FC/APC
SP---用户指定
如有特殊需求，请联系我们销售人员
