HHL-8500-CW-1N 光发射机
含附件
含附件
HHL-8500-CW-1N Transmitter采用8.5um QCL激光器，连续或脉冲工作模式 。脉宽范围：1ns-200ns，重复频率可达300MHz。可传输155Mbps-622Mbps（OC-3，OC-12）比特流。差分输入，最小输入电压摆幅200mV。双电源供电（+5V，+12V）。激光器温度控制范围：15°C-28°C（根据用户要求订制）。输出平均光功率可达250mW。集成热保护、过压保护、过流保护、电源反接保护功能。QCL激光器的阈值电流、光功率、消光比、摆幅均可调节。小体积，低功耗，高速，易于连接使用。是目前全球最快的中红外发射组件。
附件下载
产品概述
HHL-8500-CW-1N Transmitter采用8.5um QCL激光器，连续或脉冲工作模式 。脉宽范围：1ns-200ns，重复频率可达300MHz。可传输155Mbps-622Mbps（OC-3，OC-12）比特流。差分输入，最小输入电压摆幅200mV。双电源供电（+5V，+12V）。激光器温度控制范围：15°C-28°C（根据用户要求订制）。输出平均光功率可达250mW。集成热保护、过压保护、过流保护、电源反接保护功能。QCL激光器的阈值电流、光功率、消光比、摆幅均可调节。小体积，低功耗，高速，易于连接使用。是目前全球最快的中红外发射组件。
光电参数指标
应用资源
中红外空间通讯
中红外光谱分析
中红外气体检测
中红外成像
中红外雷达
中红外医疗
原理与操作
CW工作模式：

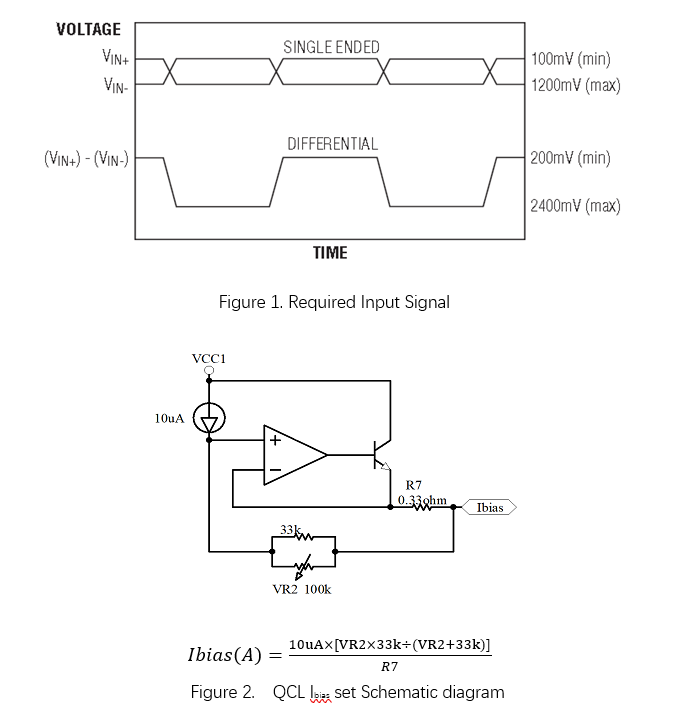

A．测量恒流源采样电阻R7两端电压Vb，Ibias=Vb÷R7，根据图2、图3的对应关系调节VR2至目标输出平均光功率，并用光功率计检查是否符合目标值，最大Ibias=0.75A。
B．根据图1的要求输入信号，连接光电探测器至示波器，观察光波形质量。调节VR1改变功率放大器增益至波形质量最佳；调节VR4改变功率放大器偏置电压，偏置电压越高，调制电流越大，波形幅度越大，消光比越大。最大调制电流可达1A。VR1和VR4结合调节达到最佳波形质量和幅度。
C．输入信号为比特流时，请注意编码方式，建议连续码数量小于7，8b/10b Encoding可保证最小抖动性能。传输速率范围：155Mbps-622Mbps。
Pulse工作模式：
A. 测量恒流源采样电阻R7两端电压Vb，Ibias=Vb÷R7，根据图2、图3的对应关系调节VR2至QCL阈值附近，并用光功率计检查输出光功率是否符合无光定义，最大Ibias=0.75A。
B． 根据图1的要求输入信号，连接光电探测器至示波器，观察光波形质量。调节VR1改变功率放大器增益至波形质量最佳；用光功率计测量不同脉宽及重复频率下输出平均光功率，调节VR4改变功率放大器偏置电压，偏置电压越高，调制电流越大，波形幅度越大，消光比越大，输出平均光功率越大。最大调制电流可达1A。VR1和VR4结合调节达到最佳波形质量、边沿速度、脉冲幅度及输出平均光功率。
机械结构
