解锁光信号处理新维度：双输出 M-Z 调制器，让光“分身”有术！
2025-08-06 23:38:28 | 新闻中心 浏览量：51
解锁光信号处理新维度：双输出 M-Z 调制器，让光“分身”有术！
还在为单路光强调制的局限而困扰吗？当应用场景需要更高的灵活性、更强的抗干扰能力或并行处理能力时，单路调制器往往力不从心。想象一下，如果一束光能精准地“分身”为两路，并且每一路都能被独立、高速地精确调控——这不再是幻想！KG-AM-15系列双输出M-Z LiNbO₃电光强调制器，正是为满足这一需求而生的利器！它创新性地将输入光信号一分为二，形成两路完全独立的光输出通道。其核心奥秘在于成熟的铌酸锂（LiNbO₃）电光效应与精密的马赫-曾德尔干涉仪（MZI）结构协同作用：只需施加精密的电信号，即可实时、高效地操控这两路输出光的强度变化。这“双剑合璧”的能力，为前沿应用开启了全新维度：
量子光学：轻松制备复杂量子纠缠态，助力量子计算与通信研究。
高精度光学传感：实现双路差分检测，显著提升测量精度与抗环境干扰能力。
高速差分通信系统：构建更稳定、更可靠的信号传输链路。
无论是追求极限的科研探索，还是严苛的工业应用，KG-AM-15系列双输出 M-Z LiNbO₃电光强调制器凭借其10Gbps高速响应、铌酸锂材料优异的稳定性和成熟工艺，成为您提升系统性能与创新潜能的可靠伙伴，为众多前沿科技的发展筑牢根基 。现在可以联系我们销售人员，快速体验光信号处理分身技术吧！

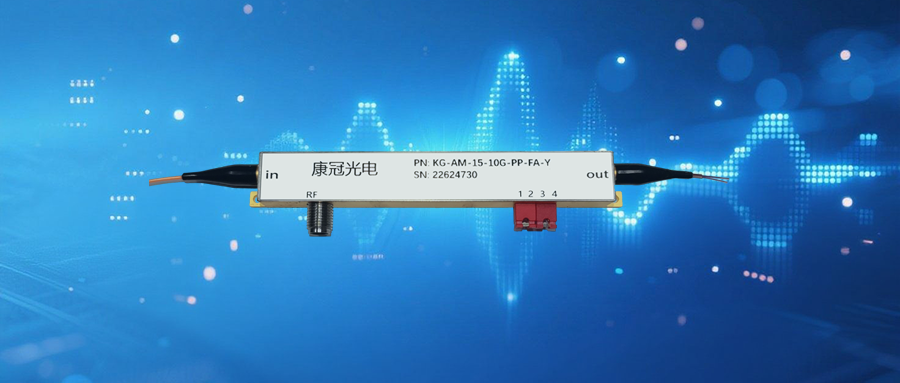

双输出M-Z电光强度调制器 | KG-AM-15 LiNbO₃系列
KG-AM-15 LiNbO₃系列双输出M-Z电光强度调制器能够将输入光信号分成两路独立调制的输出光信号，其核心原理基于电光效应（如铌酸锂 LiNbO₃）或马赫-曾德尔干涉仪（MZI）结构，通过外加电信号控制两路输出的光强变化。通常用于差分通信系统、光学传感、量子光学等领域。
产品特点
l 分成两路独立调制输出
l 低插入损耗
l 高调制带宽
l 低半波电压
应用领域
l 差分通信系统
l 光学传感
l 量子光学
性能参数
|
参数 |
数值 |
单位 |
|
工作波长 |
1550nm±20nm |
nm |
|
插入损耗 |
<5 |
dB |
|
开/关消光比@输出1 |
>20 |
dB |
|
开/关消光比@输出2 |
>20 |
dB |
|
Vπ-RF @1KHz |
<5 |
V |
|
Vπ-BIAS @1KHz |
<7 |
V |
|
工作频率 |
0.01~10 |
GHz |
|
输入电压（最大）-偏置 |
±15 |
V |
|
输入功率（最大）-射频 |
27 |
dBm |
|
输入光功率（最大） |
200mW@1550nm；1mW@650nm |
Pin,Max |
|
工作温度 |
22 |
℃ |
|
湿度 |
50 |
% |
|
波导工艺 |
APE |
|
|
输入光纤 |
Fiber (125/250μm) FC/APC |
|
|
输出光纤 |
Fiber (125/250μm) FC/APC |
|
|
工作温度 |
22℃ |
|
*在高低温存储期间，必须在电极之间并联负载电阻（0-100 kΩ）以消散电荷。
特性曲线
S11&S21 曲线
封装尺寸（mm）
1：GND
2：BIAS
3、4：N/C
订货信息：
|
KG |
AM |
15 |
10G |
XX |
XX |
X |
|
|
调制器类型： AM---强度调制器 |
工作波长： 15---1550nm |
工作带宽： 10G---10Gbps |
输入输出光纤： PS---PM/SMF PP---PM/PMF |
接头： FA---FC/APC FP---FC/PC SP---用户指定 |
输出通道： Y----双输出 |
*如有特殊要求请联系我公司销售人员
