实现相位的灵活调制 | KG-DPM双极相位调制器

2025-09-09 15:19:45 | 新闻中心浏览量：18

双极电光相位调制器海报图

在高速光通信与量子技术的竞技场，传统调制器正面临严峻的性能瓶颈！信号纯度不足、相位控制不灵活、系统功耗过高——这些挑战是否也阻碍着您的技术蓝图？

双极相位调制：实现相位的灵活调制

KG-DPM 双极相位调制器通过两级连续相位调制，实现了对光信号相位的精准调控，尤其在高速光通信与量子密钥分发中展现出独特价值：

✅ 高集成与高损伤阈值：采用单片集成设计，小体积，同时支持高损伤光功率，可直接与高功率激光源兼容，适用于 ROF（光载无线）系统中毫米波边带的高效产生。

✅ 啁啾抑制与 SBS 管理：在高速相干传输中，其相位调制的线性度可有效抑制光信号啁啾，而在模拟光纤通信中，通过优化相位调制深度，可显著降低受激布里渊散射（SBS）效应，延长传输距离。
在量子密钥分发中，其两极相位调制能力可生成高纯度纠缠态光子对，为量子通信网络的安全构建提供核心器件支持。
想了解双极调制技术→ [请立即联系我们销售人员吧！]

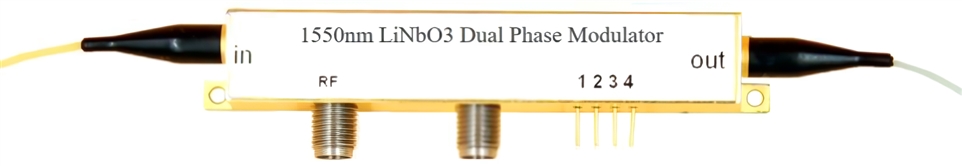

KG-DPM系列双极电光相位调制器

双极电光相位调制器

产品描述：

双极电光相位调制器可以实现对光信号相位进行两级连续调制，具有高集成度、低插入损耗、高调制带宽、低半波电压、高损伤光功率等特点，主要用于高速光通信系统中光啁啾控制，量子密钥分发系统中纠缠态产生，ROF系统中边带的产生以及减小模拟光纤通信系统中的受激布理渊散射(SBS)等领域。

产品特点：

低插入损耗

高调制带宽

低半波电压

高损伤光功率

应用领域:

光纤传感

光纤通信、激光相干合成

相位延迟(移向器)

量子通信

ROF系统

性能参数：

参数		符号	最小值	典型值	最大值	单位
光学参数
工作波长		l	1525		1575	nm
插入损耗		IL		3.8	4	dB
光回波损耗		ORL			-45	dB
光纤	输入端		Panda PM Fujikura SM 15-P-8/125-UV/UV-400
光纤	输出端		Panda PM Fujikura SM 15-P-8/125-UV/UV-400
光纤接口			FC/PC、FC/APC或用户指定
电学参数
工作带宽（-3dB）		S₂₁		6	10	GHz
RF半波电压（每极）	@50KHz	Vπ		5	5.5	V
RF半波电压（每极）	@10GHz	Vπ		7.5	8.5	V
电回波损耗		S₁₁		-12	-10	dB
RF端输入阻抗		Z_RF	50			W
电接口			SMA(f)

极限条件：

参数	符号	单位	最小值	典型值	最大值
输入光功率	P_in,Max	dBm			17
RF端输入功率		dBm			27
工作温度	Top	ºC	-10		60
储存温度	Tst	ºC	-40		85
湿度	RH	%	5		90
