自主创新发展！康冠光电两款QPSK光发射模块，赋能高速相干光通信研发

2025-12-15 17:15:12 | 新闻中心浏览量：45

自主创新发展！康冠光电两款QPSK光发射模块，赋能高速相干光通信研发

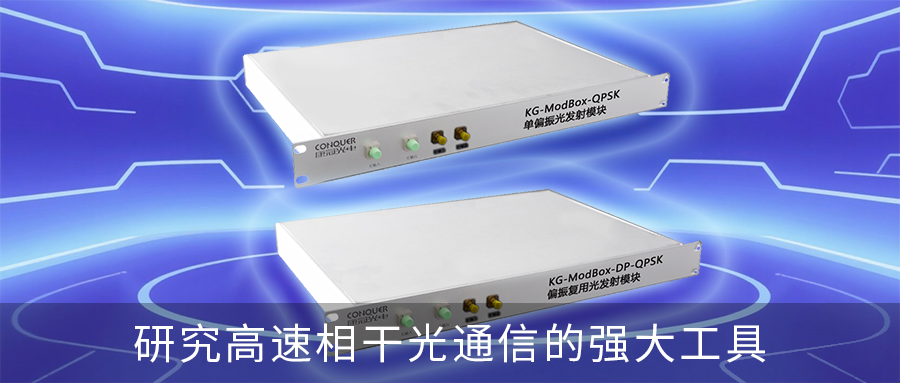

QPSK光发射模块海报图

在5G规模化落地、算力网络加速布局的当下，高速相干光通信技术已成为支撑海量数据高速传输的核心基石，而光发射模块作为信号生成的“核心引擎”，其性能与集成度直接决定研发效率与应用上限。康冠光电深耕光通信领域核心器件研发，凭借自主知识产权技术，推出KG-ModBox-QPSK系列单偏振与KG-ModBox-DP-QPSK系列偏振复用两款QPSK光发射模块，为行业研发提供实用的解决方案！

两款产品均采用高度集成化设计，将核心功能部件一体化整合：单偏振款创新性融合IQ调制器、自动偏压控制器与射频驱动器，依托自研驱动电路与智能程序控制，可稳定生成QPSK、QAM、OFDM等复杂调制光信号，最高传输速率达56Gbps；偏振复用款则搭载DP-IQ调制器核心组件，速率直逼128Gbps，性能实现跨越式提升。更贴心配备光信号眼图幅度与抖动调节按钮，无论是实验室研究人员的课题攻关，还是企业研发人员的技术迭代与二次开发，都能精准匹配需求。

KG-ModBox-QPSK系列单偏振QPSK光发射模块

产品描述

KG-ModBox-QPSK系列光发射单元是康冠光电拥有自主知识产权的高度集成化产品，该仪器单元将IQ调制器、自动偏压控制器、射频驱动器等必要部件集成于一体，通过驱动电路和自动程序控制实现QPSK、QAM、OFDM等复杂调制格式光信号的产生，数据传输速率可达56Gbps。与此同时，为客户提供了光信号眼图幅度和抖动调节按钮，适合实验室研究人员及企业研发人员进行实验调试和二次开发。

产品特点

l 高传输速率~56Gbps

l 眼图调节功能

l 支持多种调制格式

应用领域

l 长距离光通信

l 微波光子学

l 教学、实验演示系统

l 抑制载波单边带调制

原理示图

性能参数

参数	符号	最小值	典型值	最大值	单位
射频调制信号（用户提供）
输入信号		1		28	GHz
信号格式		IQ信号
阻抗匹配			50		Ω
信号幅度		200	500	1000	mVp-p
载波光源参数（用户提供）
激光类型	DFB光源或波长可调谐光源
波长		1510		1560	nm
线宽		-		3	MHz
偏振消光比			20	-	dB
功率			10	30	mW
调制器规格参数
调制器类型	单偏振IQ调制器
调制器带宽S21@3dB			25	28	GHz
插入损耗		5	6	7	dB
啁啾		﹣0.1	0	﹢0.1	-
回损		﹣45	﹣50	-	dB
射频驱动器带宽S21@3dB			28		GHz
偏压控制器参数
自动反馈式偏压控制器		抖动方式
抖动信号频率		400	1000	1400	Hz
抖动信号振幅		10	50	1000	mV
预置工作点		最低点
输出光信号
光信号格式		IQ\QPSK\ QAM\OFDM
传输速率			50	56	Gbps
接口
光纤连接器接口		标准熊猫型保偏光纤 FC/APC
输入射频信号接口		SMA（50Ω）
其他参数
工作温度		﹢15	-	﹢35	ºC
储藏温度		﹣40	-	﹢75	ºC
电源供电		110	220	240	V
电源供电		50	-	60	Hz
设备机箱尺寸		标准1U机箱或用户指定

测试结果

单偏振QPSK光发射模块眼图/光谱图

订购信息

ModBOX

调制器类型：

ModBOX---调制仪

调制类型：

QPSK---QPSK

QAM---16QAM

封装：

D---台式1U机箱

M---模块

输入输出光纤：

PP---PM/PM

接头：

FA---FC/APC

FP---FC/PC

SP---用户指定

KG-ModBox-DP-QPSK系列偏振复用QPSK光发射模块

产品描述

KG-ModBox-DP-QPSK系列偏振复用光发射单元是康冠光电拥有自主知识产权的高度集成化产品，该仪器单元将DP-IQ调制器、自动偏压控制器、射频驱动器等必要部件集成于一体，通过驱动电路和自动程序控制实现QPSK、QAM、OFDM等复杂调制格式光信号的产生，数据传输速率可达128Gbps。与此同时，为客户提供了光信号眼图幅度和抖动调节按钮，适合实验室研究人员及企业研发人员进行实验调试和二次开发。
