精密相位控制：KG-PM-2000系列如何用质子交换技术改写精密光学规则？
2026-02-09 15:12:39 | 新闻中心 浏览量：37
精密相位控制：KG-PM-2000系列如何用质子交换技术改写精密光学规则？
在激光技术飞速发展的今天，2μm波段正成为光纤激光器、先进激光通信及高精度测量的前沿阵地。这一波段的拓展，不仅意味着激光应用范围的扩大，更对核心光电器件提出了前所未有的性能要求——尤其是在相位调制的精确性、稳定性与效率层面。
正是在此背景下，KG-PM-2000系列2000nm铌酸锂电光相位调制器应运而生，致力于为高端激光系统提供关键调制解决方案。该器件采用质子交换工艺打造的铌酸锂波导，让光与电的交互如丝般顺滑——
▶ 低插入损耗，光信号零损耗穿越；
▶ 低半波电压，仅需数伏驱动，系统功耗骤降；
▶ 高偏振消光比，确保相位调控纯净无杂；
▶ SMA屏蔽输入，抗干扰能力直指军工级标准。
以微米级匠心，驭光之精微。KG-PM-2000，为每一次相位跃迁注入确定性力量。让每一次光波的微调，都成为突破的起点。

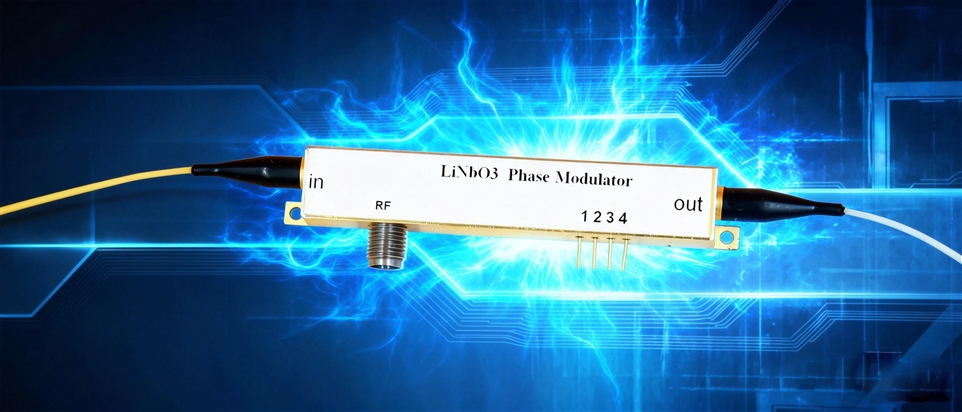

KG-PM-2000系列2000nm高速电光相位调制器
产品描述：
KG-PM-2000系列2000nm铌酸锂（LiNbO3）电光相位调制器采用质子交换工艺光波导，输入/输出光纤与波导直接耦合，具有低插入损耗、平坦响应带宽、低半波电压等特点，主要用于光纤激光器、激光通信、高能激光等领域。
产品特点：
l 低插入损耗
l 高偏振消光比
l 低半波电压
l SMA屏蔽输入
应用领域：
l 2um光纤激光器
l 激光相干合成
l PDH激光稳频
l 激光通信
性能参数：
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
|
|
光学参数 |
||||||
|
工作波长 |
l |
1950 |
2000 |
2050 |
nm |
|
|
插入损耗 |
IL |
|
3.5 |
4.5 |
dB |
|
|
光回波损耗 |
ORL |
|
|
-45 |
dB |
|
|
光纤 |
输入端 |
|
Panda PM |
|||
|
输出端 |
|
Panda PM |
||||
|
光纤接口 |
|
FC/PC、FC/APC或用户指定 |
||||
|
电学参数 |
||||||
|
工作频率 |
S21 |
DC~200 |
MHz |
|||
|
Vpi @ 50KHz |
Vπ |
|
4.5 |
5.0 |
V |
|
|
匹配阻抗 |
ZRF |
＞1M |
W |
|||
|
电接口 |
|
SMA(f) |
||||
极限条件：
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
|
输入光功率 @2000nm |
Pin,Max |
dBm |
|
|
20 |
|
RF端输入电压 |
|
V |
-20 |
|
20 |
|
工作温度 |
Top |
ºC |
0 |
|
70 |
|
储存温度 |
Tst |
ºC |
-40 |
|
85 |
|
湿度 |
RH |
% |
5 |
|
90 |

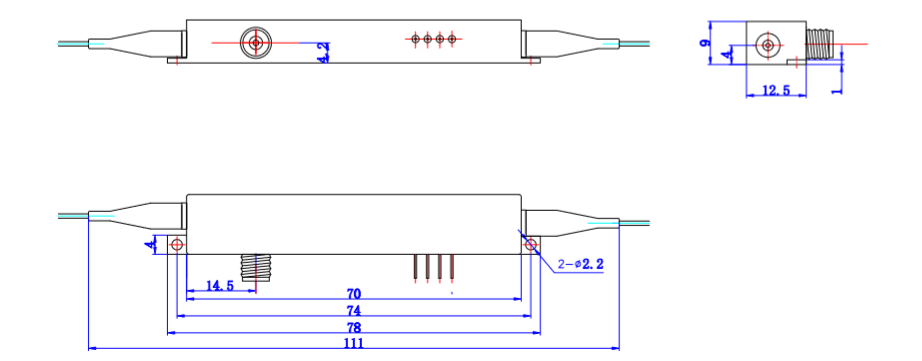

封装尺寸（mm）：
外形尺寸图
订货信息：
|
KG |
PM |
W |
B |
F |
C |
|
|
调制器类型： PM---相位调制器 |
工作波长： 2000---2000nm |
工作带宽： 200M---200MHz |
输入输出光纤： PP---PM/PMF |
接头： FA---FC/APC FP---FC/PC SP---用户指定 |
