免外接偏压，从紫外到近红外，一'芯'覆盖——PYD10A2解锁高速弱光探测新体验

在精密光学实验里，最让工程师头疼的往往不是强光，而是那些稍纵即逝的微弱光信号——它们像夜空中一闪而过的流星，抓不住，就永远错过了。

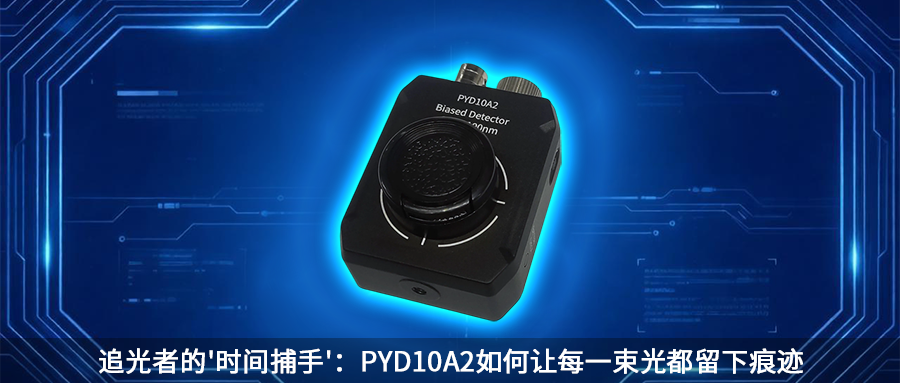

PYD10A2偏压探测器海报图

PYD10A2偏压探测器，正是为"追光"而生的专业捕手。这颗内置12V反向偏压的硅光电探测器，拥有200-1100nm的超宽光谱臂展，从紫外到近红外，一束光的完整旅程都能被它忠实记录。350M的3dB带宽，意味着即便是飞秒级的超快脉冲激光时域波形，也逃不过它的"电眼"——响应快、失真小，真正做到了光到电到。

更令人惊喜的是它的"自给自足"设计：内置12V电池供电，无需外接繁杂电源，搭配M4标准安装孔和光纤耦合接口，结构紧凑到可以塞进任何寸土寸金的光学平台。DC耦合输出，信号基线稳如磐石，无论是OCT成像中的平衡探测支路，还是自由空间光功率的实时监测，它都能做到即插即用。PYD10A2偏压式硅光电探测以DC耦合、低噪声、结构紧凑的三重优势，正成为科研与工业场景中“小而强”的光电探测器新选择。

当弱光需要被快速采集、当时间需要被精确丈量，PYD10A2偏压式硅光电探测就是那个值得信赖的"光电守门人"。

偏压式硅光电探测器 | PYD10A2偏压探测器

产品描述

PYD10A2偏压探测器是内置12V反向偏压的硅光电探测器，适配自由空间光路，广泛用于脉冲激光探测、OCT、弱光快速采集场景。

产品特点

l 光谱范围：200-1100nm

l 3dB带宽：350M

l 内置12V电池

l M4安装孔，可光纤耦合接入

l 结构紧凑，DC耦合

应用领域

l 超快脉冲激光时域波形监测

l OCT光学相干断层成像平衡探测支路

l 自由空间光功率监测

光电二极管等效模型

关键指标

参数	符号	指标
探测芯片材料	-	Si硅
光敏有源区	-	Ø1.0 mm (0.8 mm2 )
工作温度响应波长范围	λ	200-1100nm
峰值响应波长	λ p	730nm (Typ.)
峰值响应度	Â( λ p)	0.44A/W (Typ.)
结电容	Cj	6 pF (Typ.)
上升时间	tr	1 ns (Typ.)
峰值波长等效噪声功率（NEP）	-	5.0 x 10-14 W/√Hz (Typ.)
反向偏置电压	Vr	10V
暗电流	Id	0.3 nA (Typ.) 2.5 nA (Max)
输出光电流范围	Iout	0 to 10 mA

工作条件

供电系统	内置23A型号12V直流电池，容量40mAh
低电量判定	高阻输出电压约9V，50Ω负载输出约170mV，可通过电量检测按键查看剩余电量
光路开关	滑动式开关
电量检测	自复位按压按键
光学配件	标配SM1T1光学耦合镜筒、SM1RR锁紧环、SM1T1 FC接头
输出接口	BNC射频接口，直流耦合输出，适配示波器，锁相放大器等设备
结构尺寸	47x59x22.4mm
工作温度	10-50℃
存储温度	-20-70℃
