光控信号双路线解析：780nm相位调制与强度调制怎么选？
2026-06-26 14:27:04 | 新闻中心 浏览量：14
光控信号双路线解析：780nm相位调制与强度调制怎么选？

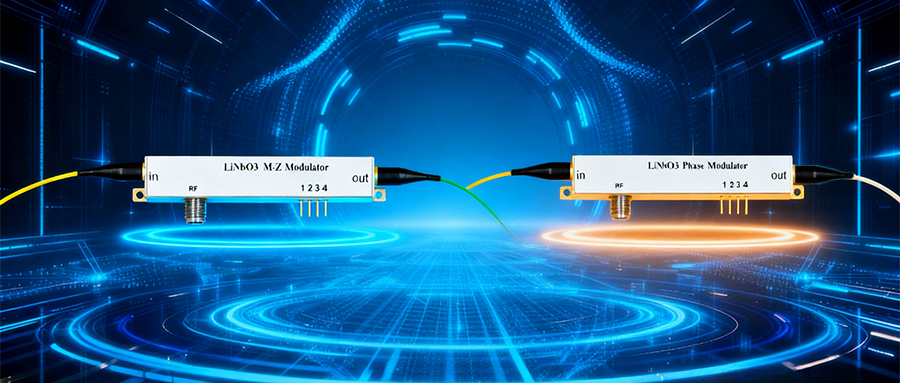

在780nm这一关键波段，光与物质的相互作用尤为丰富——无论是铯原子的D2线跃迁，还是铷原子的量子态操控，都离不开对这一波段激光的精密调控。而实现这一调控的核心器件，正是电光调制器（EOM）。其中，电光相位调制器与电光强度调制器虽同属铌酸锂电光调制家族，却各怀绝技、各司其职。
电光相位调制器，顾名思义，专注于对光信号的相位进行精准操控。其结构相对简单——单个波导搭配两侧电极，通过电光效应改变晶体折射率，从而改变光波的相位。KG-PM系列780nm相位调制器采用先进的质子交换工艺，具备低插入损耗（典型值2.8dB）、高调制带宽（10GHz）和低半波电压（典型值2.0V）等优异特性。它主要服务于空间光通信系统、铯原子时间基准、光谱展宽和干涉测量等领域——在光钟与精密测量中，相位调制器是频率锁定与稳频的“幕后功臣”。
电光强度调制器则肩负着对光强度（幅度）的调控使命。它基于马赫-曾德尔干涉仪（MZI）结构：光信号被分为两路，分别经历相位调制后重新合束，通过干涉效应实现强度调制。KG-AM-07系列强度调制器同样采用质子交换工艺，插入损耗低于3dB，开关消光比高达23dB，RF端半波电压典型值仅3V。其典型应用覆盖空间光通信、量子光学、脉冲发生器等领域——在量子信息实验中，强度调制器常被用于将连续激光“切割”成纳秒级光脉冲。

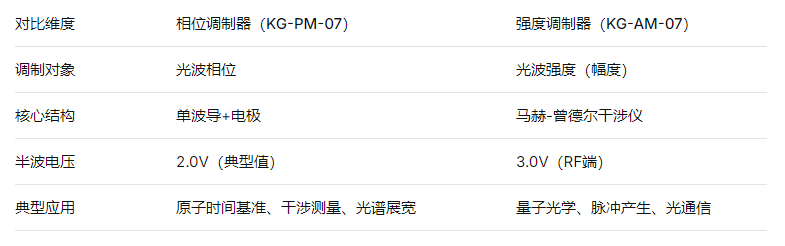

可以说，相位调制器是“精雕细琢”光波相位的艺术家，而强度调制器则是“收放自如”掌控光强的指挥官。两者相辅相成，二者均支持 FC/PC、FC/APC 定制尾纤，-10℃~60℃宽温稳定工作，覆盖从基础原子钟到前沿量子光学的多元实验光路，为 780nm 波段科研提供一体化光调制解决方案。
KG-AM系列780nm铌酸锂电光强度调制器
KG-AM系列780nm铌酸锂电光强度调制器采用先进的质子交换工艺，具有低插入损耗、高调制带宽、低半 波电压等特点， 主要用于空间光通信系统、铯原子时间基准、脉冲发生器、量子光学等领域。
产品特点
- 低插入损耗
- 高调制带宽
- 低半波电压
- 高稳定性
应用领域
- 空间光通信系统
- 铯原子时间基准
- 脉冲发生器
- 量子光学
性能参数
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
|
|
光学参数 |
||||||
|
工作波长 |
入 |
740 |
780 |
800 |
nm |
|
|
插入损耗 |
IL |
|
|
3 |
dB |
|
|
光回波损耗 |
ORL |
|
|
-45 |
dB |
|
|
开关消光比@DC |
ER@DC |
20 |
23 |
|
dB |
|
|
光纤 |
输入端 |
|
PM 780 Panda fiber |
|||
|
输出端 |
|
PM 780 Panda fiber |
||||
|
光纤接口 |
|
FC/PC 、FC/APC 或用户指定 |
||||
|
电学参数 |
||||||
|
工作带宽(-3dB) |
S21 |
0.01~10 |
GHz |
|||
|
带宽波动 |
|
|
0.5 |
1 |
dB |
|
|
半波电压 Vpi |
RF |
Vπ@50KHz |
|
3 |
3.5 |
V |
|
Bias |
Vπ@Bias |
|
3.5 |
4 |
V |
|
|
电回波损耗 |
S11 |
|
- 12 |
- 10 |
dB |
|
|
输入阻抗 |
RF |
ZRF |
50 |
|
||
|
Bias |
ZBIAS |
1M |
|
|||
|
电接口 |
|
SMA |
||||
极极条件
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
|
输入光功率 |
Pin,Max |
dBm |
|
|
10 |
|
RF 端输入功率 |
|
dBm |
|
|
28 |
|
Bias 端偏置电压 |
Vbias |
V |
-20 |
|
20 |
|
工作温度 |
Top |
ºC |
- 10 |
|
60 |
|
储存温度 |
Tst |
ºC |
-40 |
|
85 |
|
湿度 |
RH |
% |
5 |
|
90 |
特性曲线
S21 曲线
S11 曲线
封装尺寸
订货信息
|
KG |
AM |
08 |
XX |
XX |
XX |
|
|
调制器类型：AM---强度调制器 |
工作波长：07---780nm |
工作带宽： 10G--- 10GHz |
输入输出光纤：PP---PM/PM |
接头： FA---FC/APC FP---FC/PC SP---用户指定 |
KG-PM系列780nm铌酸锂电光相位调制器
|
KG-PM系列780nm铌酸锂电光相位调制器采用先进的质子交换工艺，具有低插入损耗、高调制带宽、低半波电压等特点，主要用于空间光通信系统、铯原子时间基准、光谱展宽、干涉测量等领域。
|
产品特点 |
- 高调制带宽
- 低半波电压
- 低插入损耗
|
应用领域 |
- 空间光通信系统
- 铯原子时间基准
- 光谱展宽
- 干涉测量
|
性能参数 |
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
|
|
光学参数 |
||||||
|
工作波长 |
l |
740 |
780 |
800 |
nm |
|
|
插入损耗 |
IL |
- |
2.8 |
3 |
dB |
|
|
光回波损耗 |
ORL |
- |
- |
-45 |
dB |
|
|
光纤 |
输入端 |
PM 780 Panda fiber |
||||
|
输出端 |
PM 780 Panda fiber |
|||||
|
光纤接口 |
FC/PC、FC/APC或用户指定 |
|||||
|
电学参数 |
||||||
|
工作带宽（-3dB） |
S21 |
10 |
12 |
GHz |
||
|
带宽波动 |
DS21 |
- |
0.5 |
1 |
dB |
|
|
RF半波电压Vpi |
Vπ@50KHz |
2.0 |
2.5 |
V |
||
|
电回波损耗 |
S11 |
-12 |
-10 |
dB |
||
|
RF端输入阻抗 |
ZRF |
50 |
W |
|||
|
电接口 |
K(f) |
|||||
极限条件 |
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
|
输入光功率@780nm |
Pin,Max |
mW |
20 |
||
|
RF端输入功率 |
dBm |
27 |
|||
|
工作温度 |
Top |
ºC |
-10 |
60 |
|
|
储存温度 |
Tst |
ºC |
-40 |
85 |
|
|
湿度 |
RH |
% |
5 |
90 |
特性曲线 |
|
订货信息 |
|
KG |
PM |
07 |
XX |
XX |
XX |
|
调制器类型： PM---相位调制器 |
工作波长： 07---780nm |
工作带宽： 10G---10GHz …… |
输入输出光纤： PS---PM/SMF PP---PM/PM |
接头： FA---FC/APC FP---FC/PC SP---用户指定 |
*如有特殊要求请联系我公司销售人员
