QDSPK光解调器原理

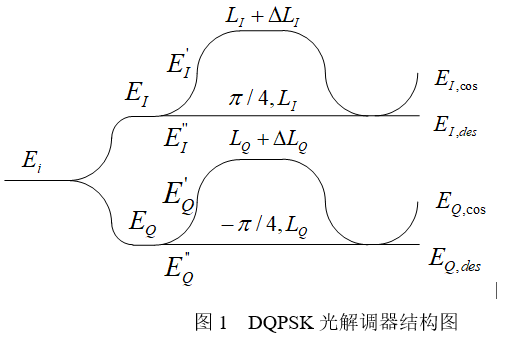

本文通过研究光解调器的结构,推导了光解调器的传输特性方程。借助由传输特性方程,分析出不同偏置点状态下光解调器的输出特性。

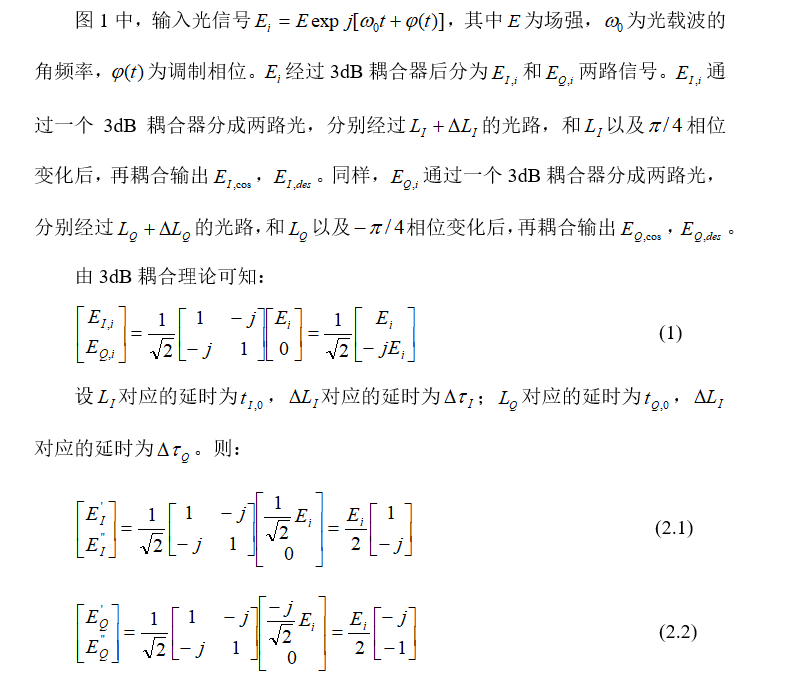

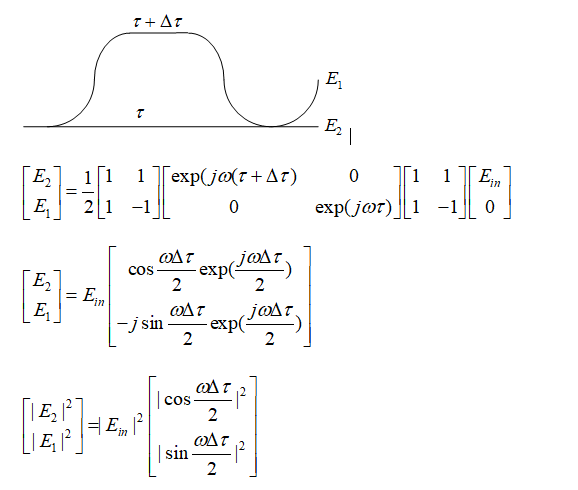

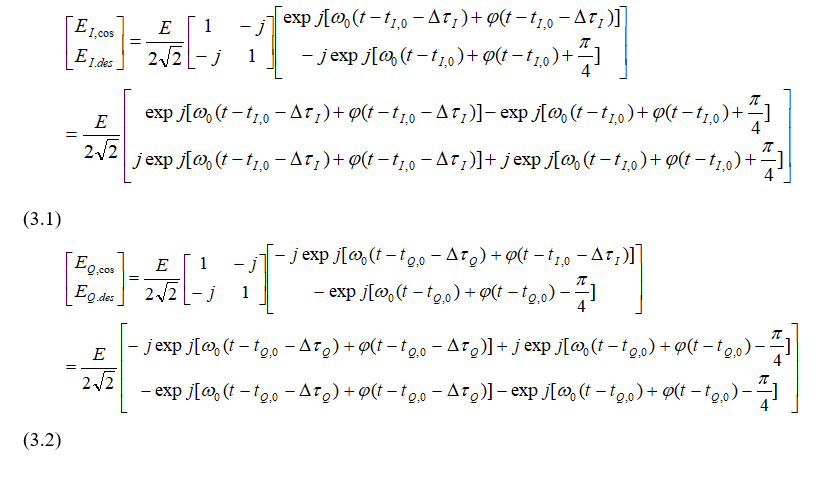

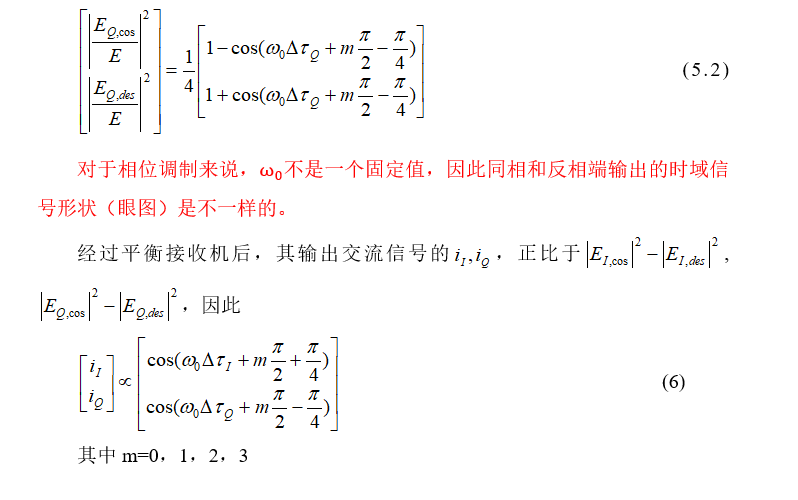

1.光解调器的传输性方程:


可见这种MZ结构实际上是一个滤波器。

后面的讨论是针对时域进行的,严格说不妥当。

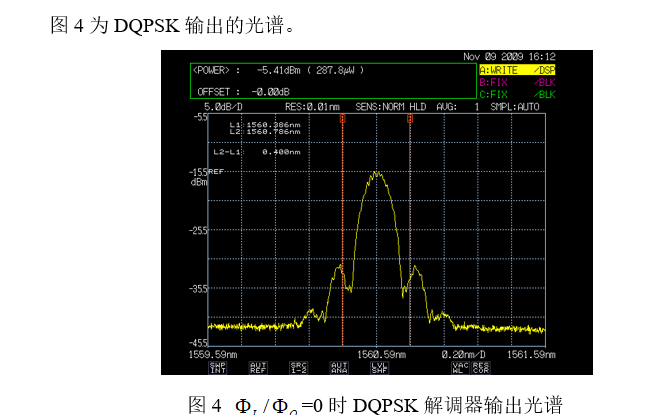

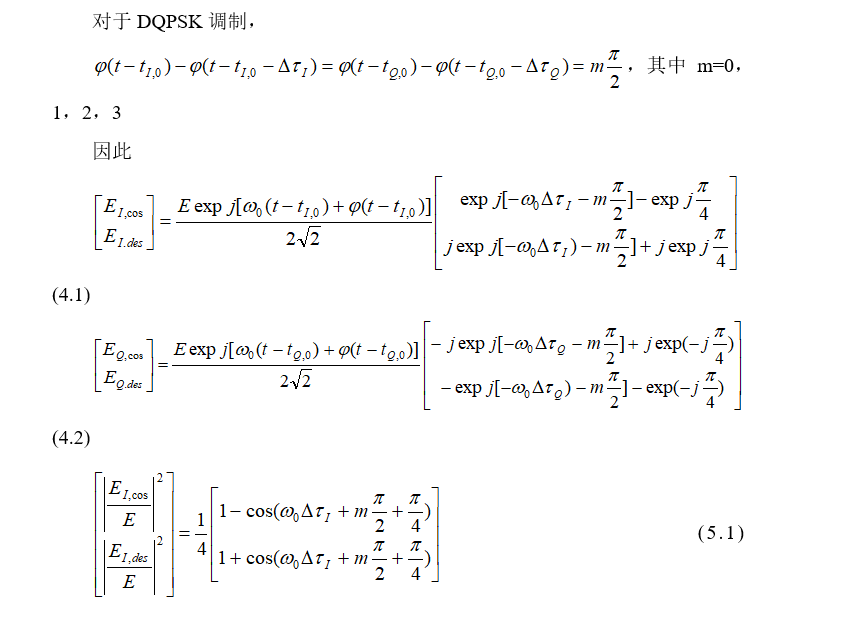

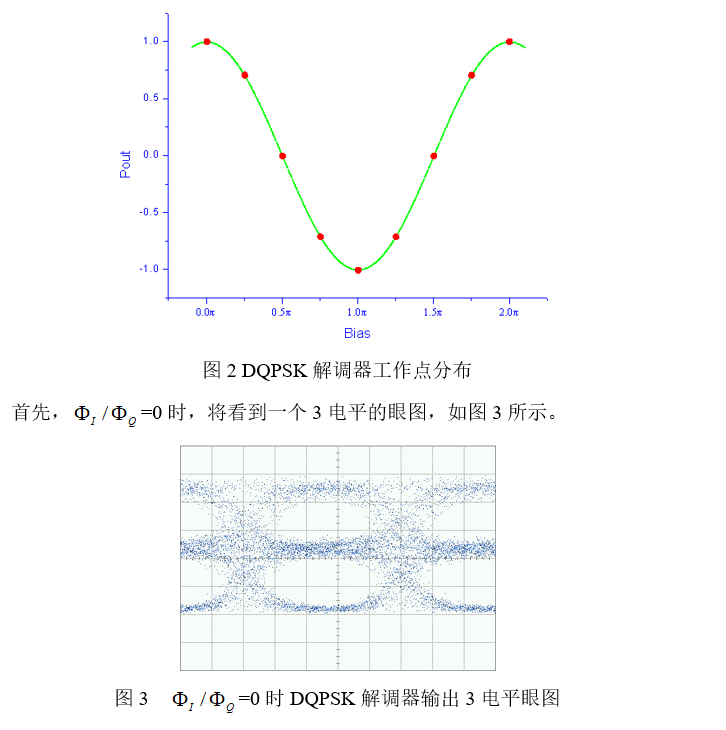

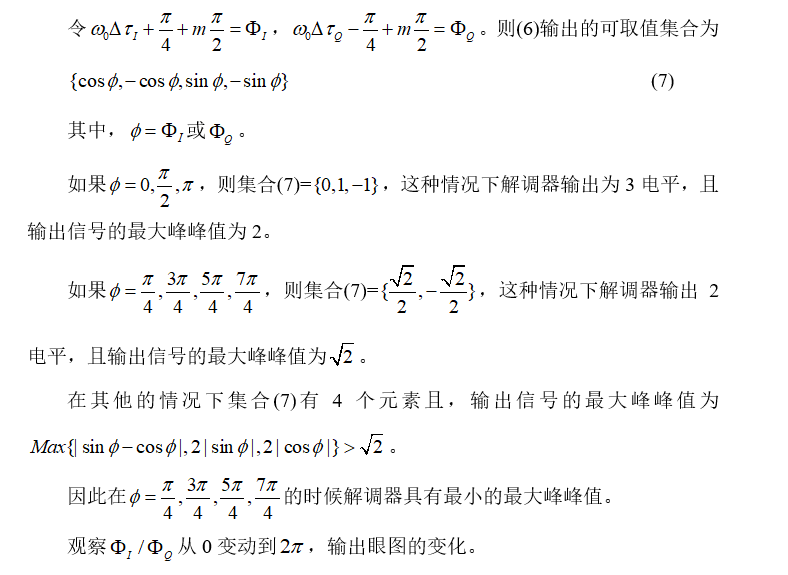

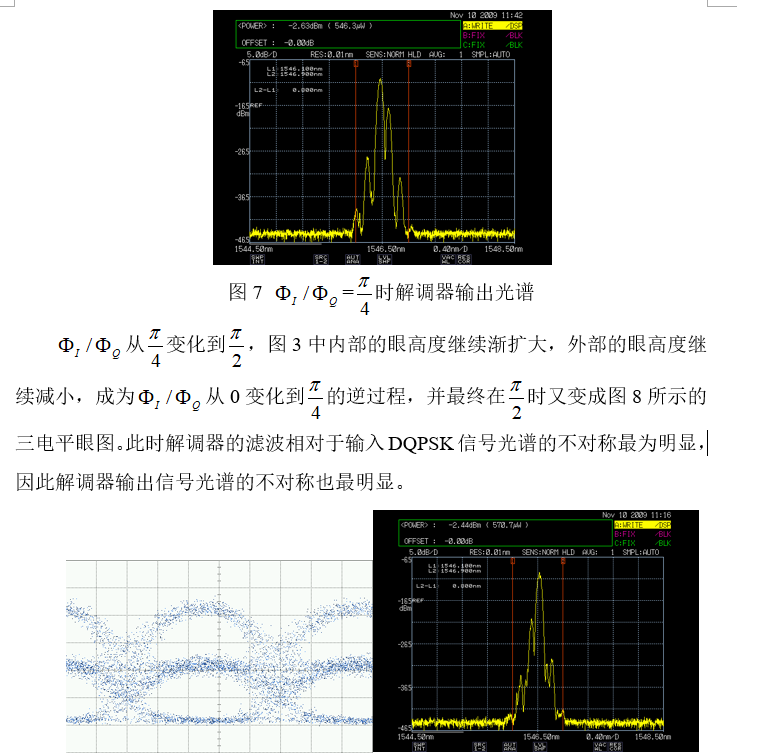

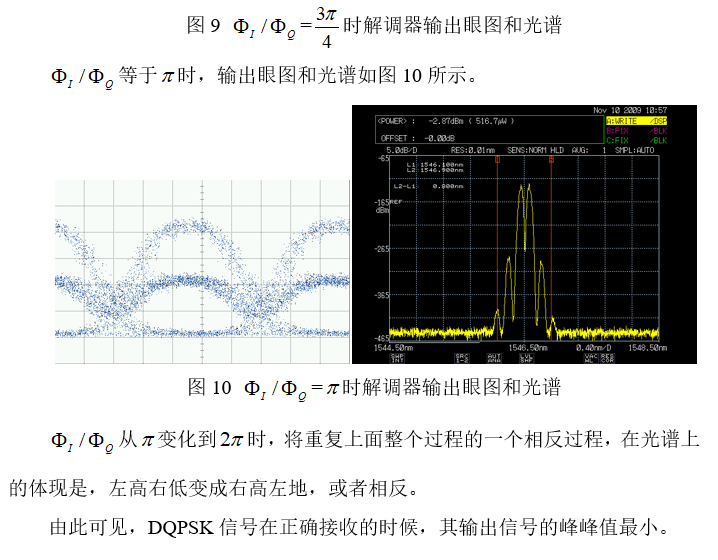

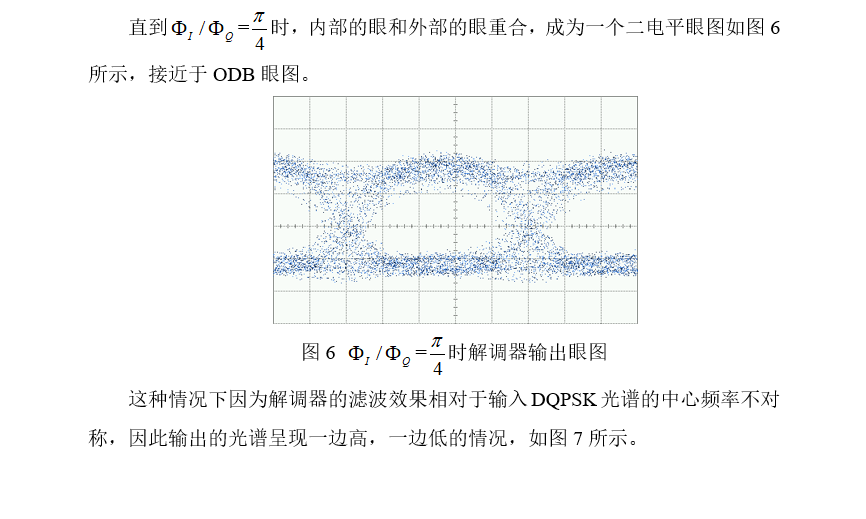

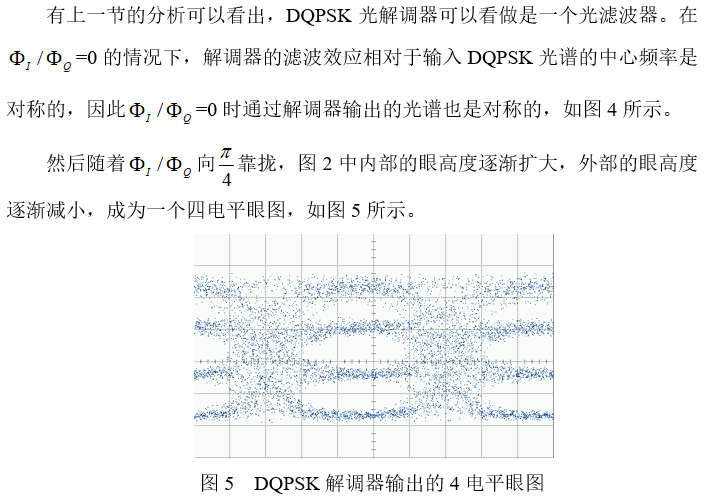

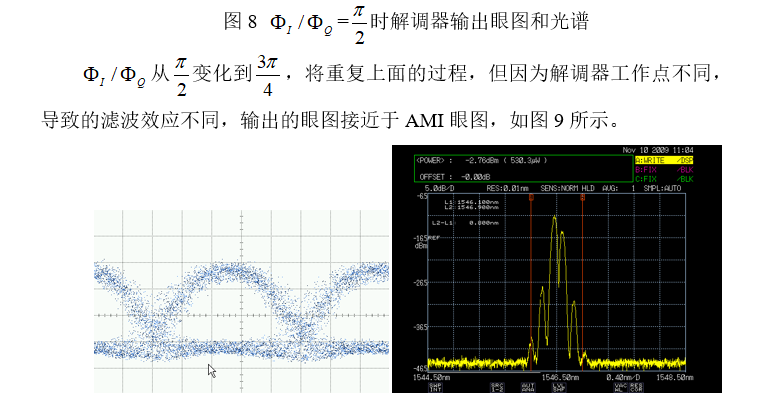

2.光解调器的输出特性:

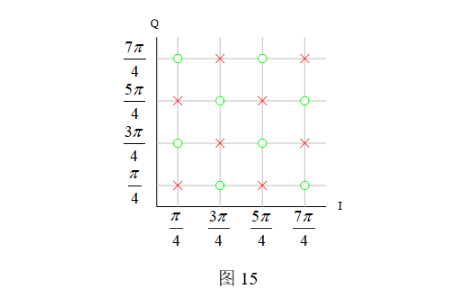

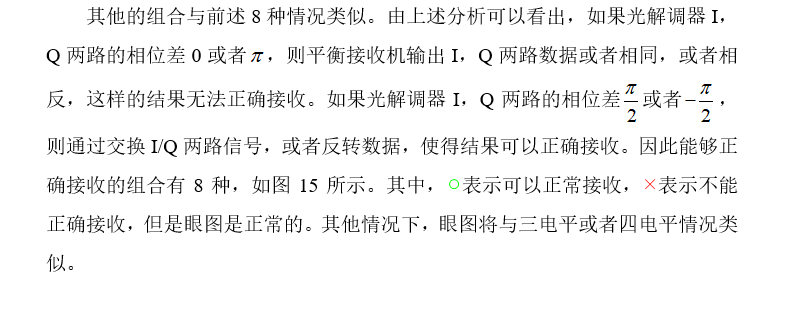

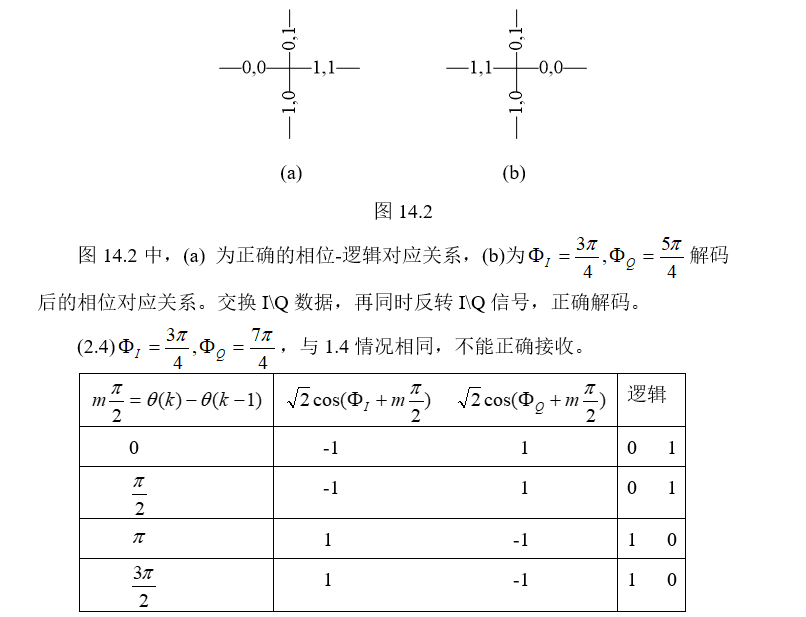

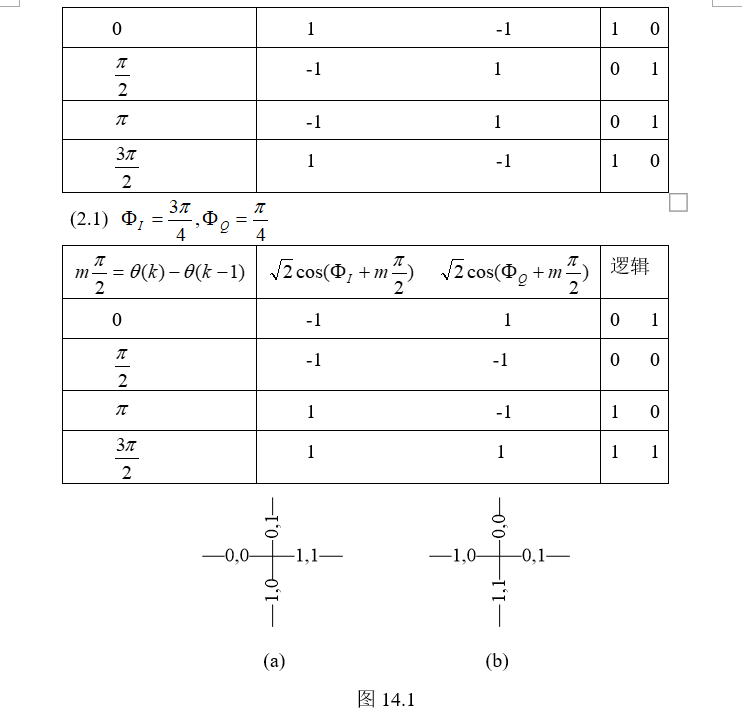

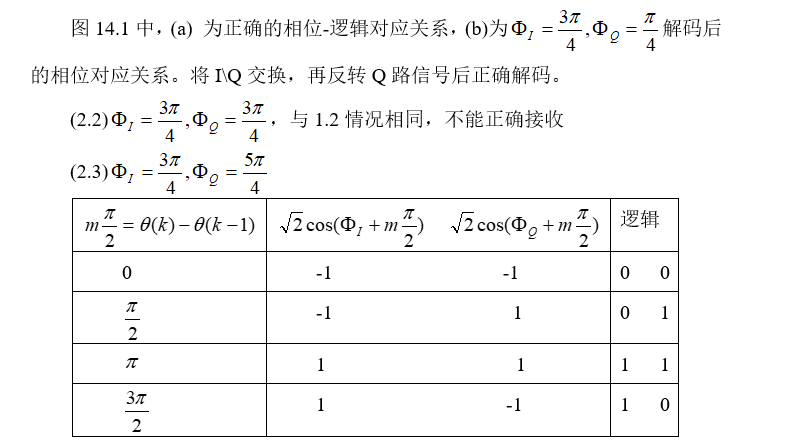

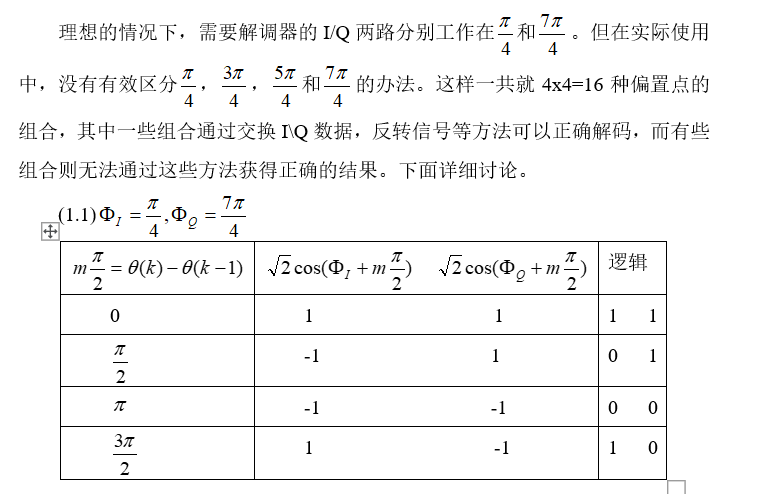

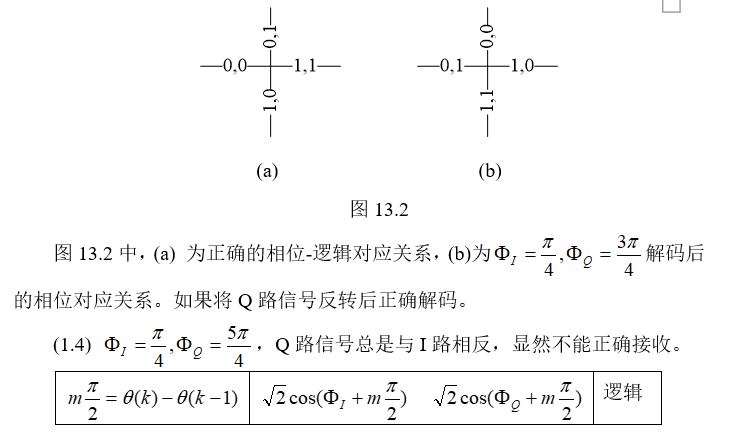

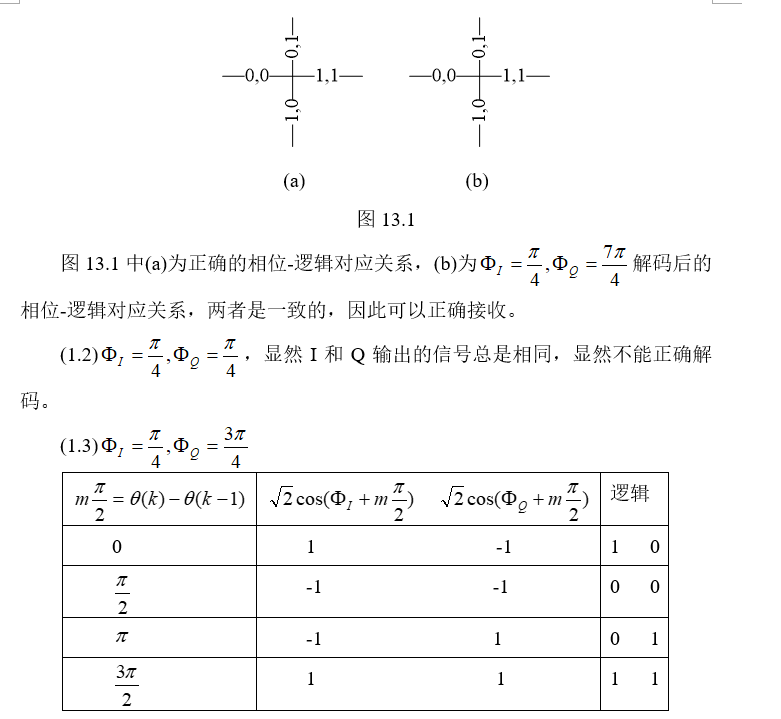

3.I/Q工作点组合问题:
