电光调制器关键参数定义、公式及原理描述

电光调制器（Electro-Optic Modulator, EOM）是利用电光效应实现光信号调制的核心器件，其性能主要通过以下关键参数衡量，以下为具体参数定义、公式及原理描述：



一、核心原理

电光调制器利用材料的线性电光效应（普克尔效应）。当施加电场时，材料的折射率发生线性变化：

`Δn = - (1/2) * n³ * r * E` （对于横向调制器）

其中：

`Δn`：折射率变化

`n`：材料的折射率（未加电场时）

`r`：有效电光系数（取决于材料、晶体取向和偏振）

`E`：施加的电场强度 `(V/m)`



这种折射率变化会改变通过该材料的光波的相位或强度。

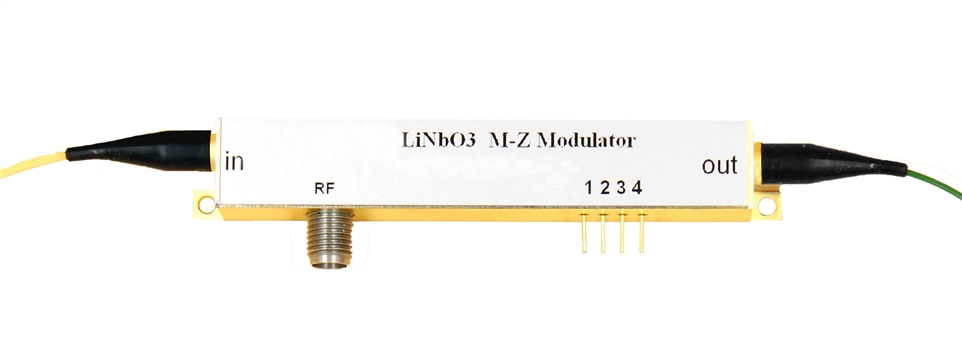

常见结构：马赫-曾德尔调制器 (MZM)

这是最常用的集成光学强度调制器结构。



#原理图





• 结构说明：
  1. 输入光经分束器分为两束，分别通过两个相位臂；
  2. 相位臂上的电极施加电压，通过电光效应改变光的相位；
  3. 两束光在合束器处干涉，相位差转化为光强变化，实现调制。

二、工作原理

1.  分束： 输入连续光波被Y分束器分成两路幅度相等、相位相同的光，分别进入两个平行的波导臂。

2.  相位调制： 在其中一个或两个波导臂上施加调制电压 `V(t)`。根据电光效应，电压引起波导臂折射率变化 `Δn`，进而导致通过该臂的光波产生相位偏移 `Δφ`。

    单臂驱动：仅一个臂加电压。

    双臂推挽驱动：两个臂加大小相等、极性相反的电压 `(+V(t)/2, -V(t)/2)`，效果最佳。

3.  合束干涉： 两路光在Y合束器处重新汇合并发生干涉。

    当两路光相位差 `Δφ = 0, 2π, 4π, ...` 时，发生相长干涉，输出光强最大。

    当两路光相位差 `Δφ = π, 3π, 5π, ...` 时，发生相消干涉，输出光强最小（理想情况为零）。

4.  强度调制： 因此，施加的电压 `V(t)` 通过控制两臂间的相位差 `Δφ`，从而调制输出光的强度 `I_out`。



三、关键性能参数定义与公式



1.  半波电压 (Vπ)

    定义： 使输出光强从最大值变化到最小值（或反之）所需施加的驱动电压变化量。这是衡量调制器效率的最关键参数。Vπ 越小，表示用更小的电压就能实现相同的调制深度，效率越高。

    物理意义： 对应于产生 `π` 弧度相位差所需的电压。对于 MZM：

        单臂驱动 MZM： `Δφ = π` 时所需电压 `V` 即为 `Vπ`。

        双臂推挽驱动 MZM： 每臂电压变化 `ΔV` 导致 `Δφ_arm = π * (ΔV / Vπ)`。当两臂 `Δφ` 差达到 `π` 时 (`Δφ_total = Δφ_arm1 - Δφ_arm2 = π`)，输出光强从最大变到最小。此时若 `ΔV_arm1 = +V_d/2`, `ΔV_arm2 = -V_d/2`, 则 `V_d = Vπ`。

    公式 (MZM)：

        `Vπ = (λ * d) / (n³ * r * Γ * L)`  （对于横向电极调制器）

        `λ`：光波长

        `d`：电极间距 (波导间距或电极到波导距离)

        `n`：波导有效折射率

        `r`：有效电光系数

        `Γ`：电极与光模场之间的重叠积分因子 (0 < Γ ≤ 1)，衡量电场和光场空间重叠程度。

        `L`：电极/相互作用长度

    重要性： Vπ 直接影响驱动电路的复杂度和功耗。低 Vπ 是设计目标。



2.  消光比 (ER)

    定义： 调制器在“开”状态（最大透射）的输出光功率 `P_on` 与在“关”状态（最小透射）的输出光功率 `P_off` 之比，通常用分贝 (dB) 表示。衡量调制器实现完全“关断”的能力。

    公式：

        `ER (dB) = 10 * log10(P_on / P_off)`

    理想值： 理论上双臂对称 MZM 在推挽驱动下可达无穷大 (P_off=0)。实际中受限于波导损耗不对称、分束/合束器不平衡、驱动信号不理想等因素。典型值范围在 15 dB 到 30+ dB 之间。值越大越好。

    重要性： 高 ER 降低系统误码率 (BER)，尤其在数字通信中。



3.  插入损耗 (IL)

    定义： 光信号通过处于“开”状态 (`V=0` 或偏置在正交点) 的调制器时产生的功率损耗，通常用分贝 (dB) 表示。衡量调制器本身对光功率的衰减。

    公式：

        `IL (dB) = -10 * log10(P_out_on / P_in)`

        `P_in`：输入到调制器的光功率

        `P_out_on`：调制器在“开”状态 (`V=0` 或偏置在正交点) 时的输出光功率

    来源： 主要由波导传输损耗、光纤-波导耦合损耗、Y分束/合束器损耗引起。

    重要性： 低 IL 意味着更高的系统光功率预算和更长的传输距离。典型值在 3 dB 到 10 dB 之间 (取决于材料和集成工艺)。



4.  3 dB 光学带宽 (Optical Bandwidth)

    定义： 当施加一个固定的小信号正弦射频电压时，调制器的输出光功率（或调制深度）下降到其直流或低频参考值一半 (-3 dB) 时所对应的频率。衡量调制器处理高速光信号的能力。

    测量： 通常用网络分析仪测量调制器的 S21 参数（光输出端口对电输入端口）。

    限制因素：

        电极 RC 限制： 由电极电阻 `R` 和电容 `C` 形成的低通滤波器特性。3dB 电带宽约为 `f_RC ≈ 1 / (π R C)`。

        微波与光波速度失配 (仅行波电极)： 在行波调制器中，射频信号波和光波在波导中以不同速度传播 (`v_RF ≠ v_optical`)，导致相互作用效率随频率升高而下降。带宽与速度匹配和损耗有关。

        光波导色散： 不同频率的光在波导中传播速度不同，影响相位匹配。

    重要性： 决定了调制器能支持的最高数据传输速率。是高速通信系统的关键指标。现代 EOM 带宽可达几十 GHz 甚至 100 GHz 以上。



5.  调制带宽 (Modulation Bandwidth) / 3 dB 电带宽 (Electrical Bandwidth)

    定义： 当输入一个固定幅度的小信号正弦射频电压时，调制器产生的检测到的电信号功率（通常在光电探测器后测量）下降到其直流或低频参考值一半 (-3 dB) 时所对应的频率。衡量调制器响应高速电信号的能力。

    与光学带宽关系： 对于强度调制直接检测 (IM-DD) 系统，调制带宽 (电带宽) ≈ 光学带宽。因为探测器输出电流 `I_d ∝ P_optical`。

    测量： 通常也用网络分析仪测量 S21（电输出端口对电输入端口，需包含探测器）。

    限制因素： 同光学带宽的限制因素（RC 限制、速度失配）。

    重要性： 同光学带宽，决定最高数据传输速率。

6. 电回损（S11）与电光带宽（S21）

电回损（S11）：
定义：射频端口反射回信号源的功率比例（dB），反映阻抗匹配。
公式：无固定公式，但通过测量反射功率与入射功率的比值来确定。
意义：S11越小，阻抗匹配越好。
电光带宽（S21）：
定义：注入射频信号的-3dB高频截止带宽。
公式：无固定公式，但通过测量光功率随频率的变化来确定。
意义：S21越宽，高频性能越好。
原理图：通过矢量网络分析仪测量调制器的电光响应，得到S11和S21参数。

7.  偏置点 (Bias Point) / 工作点 (Operating Point)

    定义： 施加在调制器上的直流偏置电压 (`V_bias`)，用于设置调制器的初始工作状态（即无 RF 信号时的输出光强），使其工作在传输曲线 `(I_out vs V_bias)` 的特定位置。

    关键工作点 (MZM)：

        正交点 (Quadrature Point, V_Q)： `V_bias = Vπ/2`。此时 `I_out = I_max/2`。施加小信号 RF 电压时，输出光强随 RF 电压线性变化（线性调制区）。常用于模拟调制或要求线性度高的场合。

        零点 (Null Point, V_Null)： `V_bias = Vπ`。此时 `I_out = I_min`（消光点）。施加 RF 信号时，输出光强在零附近对称变化。常用于开关键控 (OOK) 等数字调制，实现最大消光比。

        峰值点 (Peak Point, V_Peak)： `V_bias = 0` 或 `2Vπ`。此时 `I_out = I_max`。施加 RF 信号时，输出光强在最大值附近对称变化。

    重要性： 正确设置偏置点对获得所需的调制格式（模拟/数字）、线性度和消光比至关重要。偏置点漂移 (由于温度、老化、直流漂移) 是实际系统中需要控制的问题。



8.  啁啾参数 (Chirp Parameter, α)

    定义： 描述调制过程中伴随强度调制产生的相位调制（频率啁啾）大小的无量纲参数。它量化了强度调制和相位调制之间的相对关系。

    公式 (MZM)： 对于 MZM，啁啾参数定义为：

        `α = (dφ/dt) / ( (1/P) * dP/dt )`

        其中 `φ` 是输出光的相位，`P` 是输出光功率。更常用的基于 MZM 结构的表达式是：

        `α = [ (Δφ1 + Δφ2) / (Δφ1 - Δφ2) ]` （瞬时值，或在小信号近似下为常数）

        `Δφ1`, `Δφ2` 是两个干涉臂的相位变化。

    取值与影响：

        `α = 0`： 纯强度调制，无啁啾（理想情况，如双臂完全对称推挽驱动的 MZM 在零点偏置）。

        `α > 0`： 正啁啾（频率在脉冲前沿降低，后沿升高）。

        `α < 0`： 负啁啾（频率在脉冲前沿升高，后沿降低）。

    重要性： 啁啾会与光纤色散相互作用，导致光脉冲在光纤中传输时展宽，限制传输距离。控制啁啾（通常设计成 α≈0 或特定小值）对长距离高速光通信至关重要。



9.  饱和光功率 (Optical Power Handling)

    定义： 调制器能够处理而不引起性能显著下降（如非线性效应加剧、热损伤、光损伤）的最大输入连续光功率。

    限制因素： 材料损伤阈值、波导中的非线性效应（如双光子吸收 TPA - 主要在半导体中）、热效应。

    重要性： 高功率应用（如 CATV、某些传感）需要考虑。铌酸锂调制器通常能处理 >100mW 甚至瓦级功率，而硅基或 InP 调制器较低（几十 mW 量级）。



10.  驱动电压摆幅 (Drive Voltage Swing)

    定义： 为了实现所需的调制深度（如数字调制中的满开关），需要施加在调制器上的射频信号电压的峰峰值 (`V_pp`)。

    与 Vπ 关系： 对于数字 OOK 调制，在零点偏置 (`V_bias = Vπ`) 时，理想的驱动电压摆幅 `V_pp = 2Vπ`（从 `Vπ - Vπ/2` 到 `Vπ + Vπ/2`，即跨越整个 `Vπ` 范围）。

    重要性： 直接影响驱动放大器的设计复杂度和功耗。低 `Vπ` 允许使用更低功耗、更小型的驱动器。



四、关键参数对比（典型材料）

总结

理解这些参数对于选择、设计和应用电光调制器至关重要。Vπ、ER、IL、带宽 (Optical/Electrical)、啁啾 α 和偏置点是评估调制器性能最核心的指标，它们相互关联并共同决定了调制器在特定应用中的表现（如传输速率、距离、功耗、线性度）。原理图和公式则提供了理解这些参数物理本质的基础。

折射率变化 (电光效应): `Δn = - (1/2) * n³ * r * E`

相位变化: `Δφ = (2π / λ) * Δn * L = - (π / λ) * n³ * r * Γ * (V/d) * L` (横向调制)

半波电压 (Vπ): `Vπ = (λ * d) / (n³ * r * Γ * L)` (使 Δφ = π 的电压)

MZM 输出光强 (双臂推挽, V_bias 在零点):

    `I_out = (I_in / 2) * [1 + cos(π * (V_RF(t) - V_bias) / Vπ + φ0)]` (φ0 为静态相位差)

    理想双臂对称推挽 (`V_bias = Vπ`, `φ0=0`): `I_out = (I_in / 2) * [1 - cos(π * V_RF(t) / Vπ)]`

消光比 (ER): `ER (dB) = 10 * log10(P_on / P_off)`

插入损耗 (IL): `IL (dB) = -10 * log10(P_out_on / P_in)`



掌握这些定义和公式，就能深入分析和比较不同电光调制器的性能。
