操作指南 | 光电探测器产品使用说明

1 使用产品前，特别强调的注意事项

1、静电防护：

光电探测器内部器件是静电敏感器件，当人体或其他带有较高静电的物体接触设备，容易使设备产生不可恢复的损坏，所以建议操作人员采取相应的静电防护措施。

2、电源使用：

请保证输入的电源是在设备指标要求的电压和电流范围内。

3、特别注意：

使用时先加电，后加光，在使用结束时，先断光再断电。建议输入光的大小请查看产品测试单，之后根据需要调大调小，以免损坏内部光电二极管。

2 供电

每一个产品我们都会配备有与之相匹配的适配器或者是电源线，为了不影响产品的正常使用，请严格按照我们产品测试单要求的电压给其供电。

1、DC±15V供电的方式

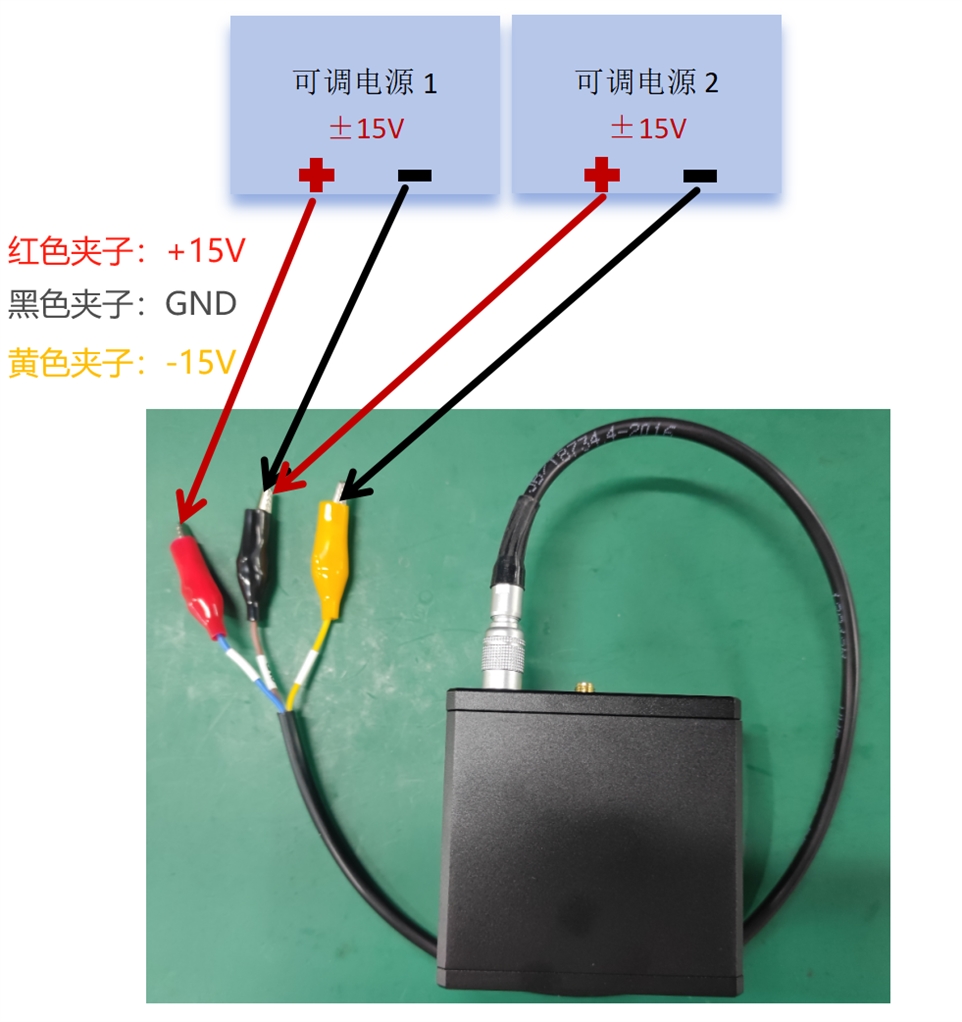

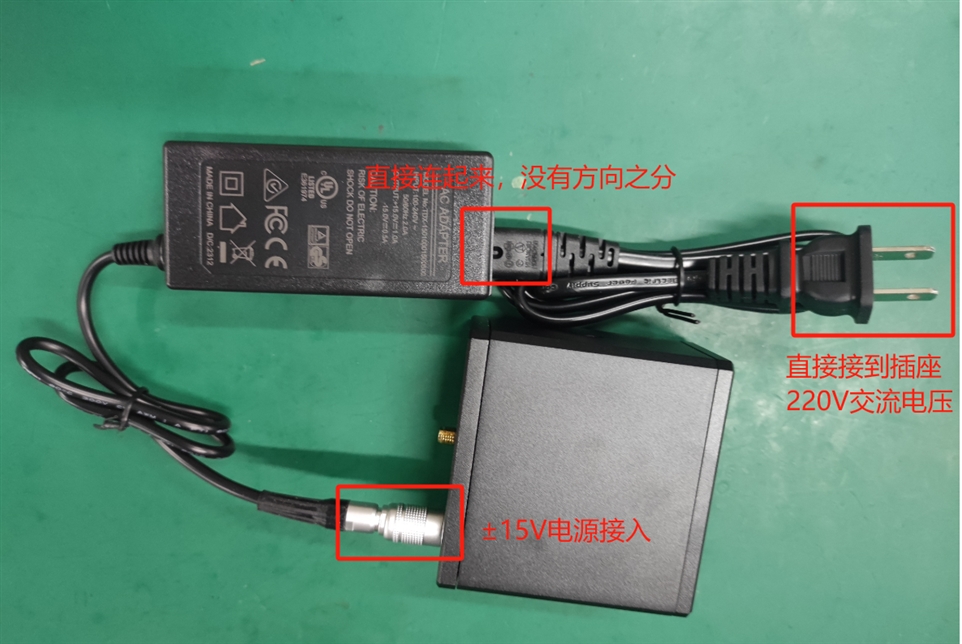

      a、适配器，连接如下图所示：

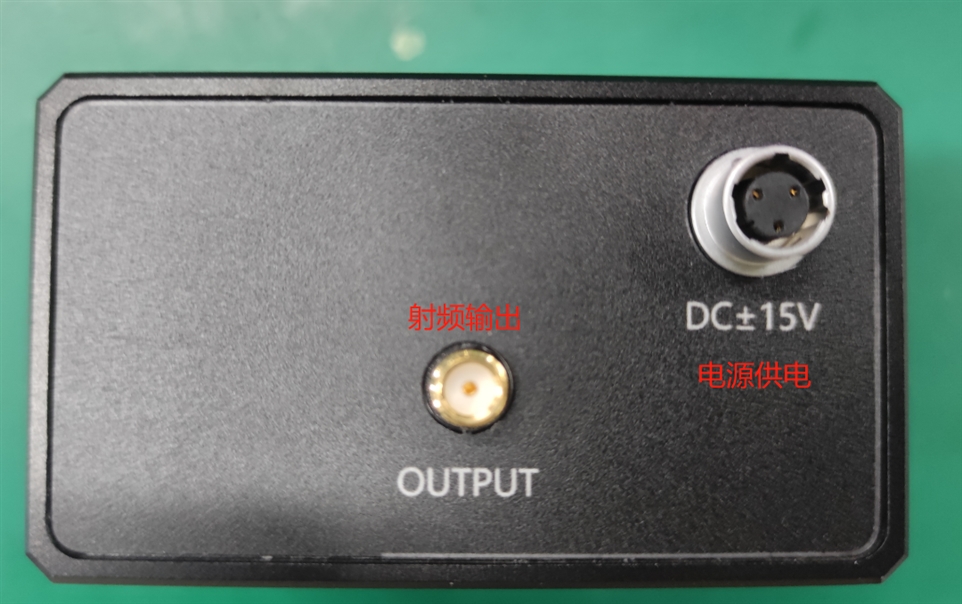

      b、电源线（需要稳压电源），接线如下所示：

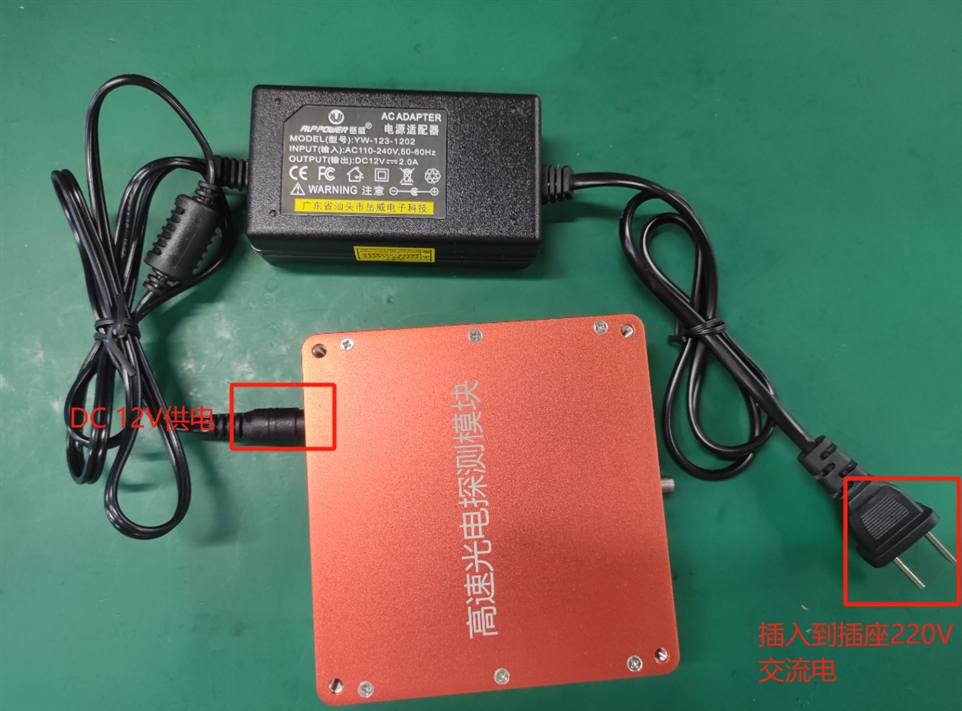

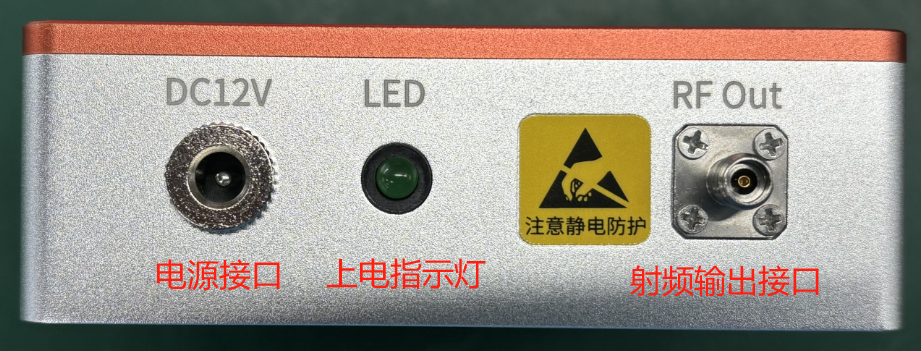

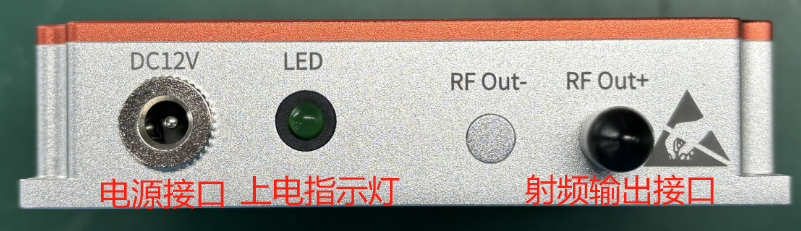

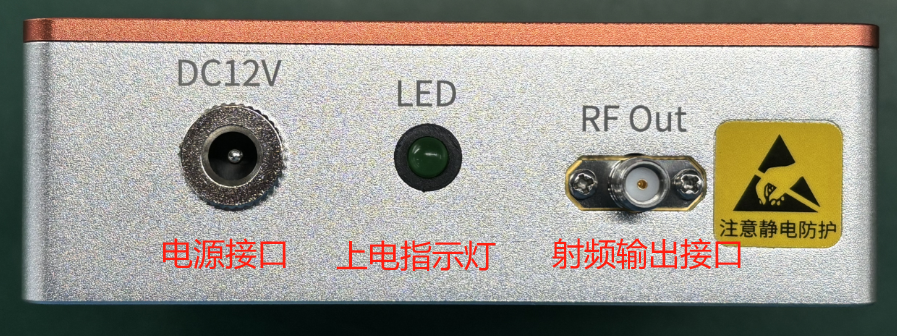

2、DC 12V供电，连接如下图所示：

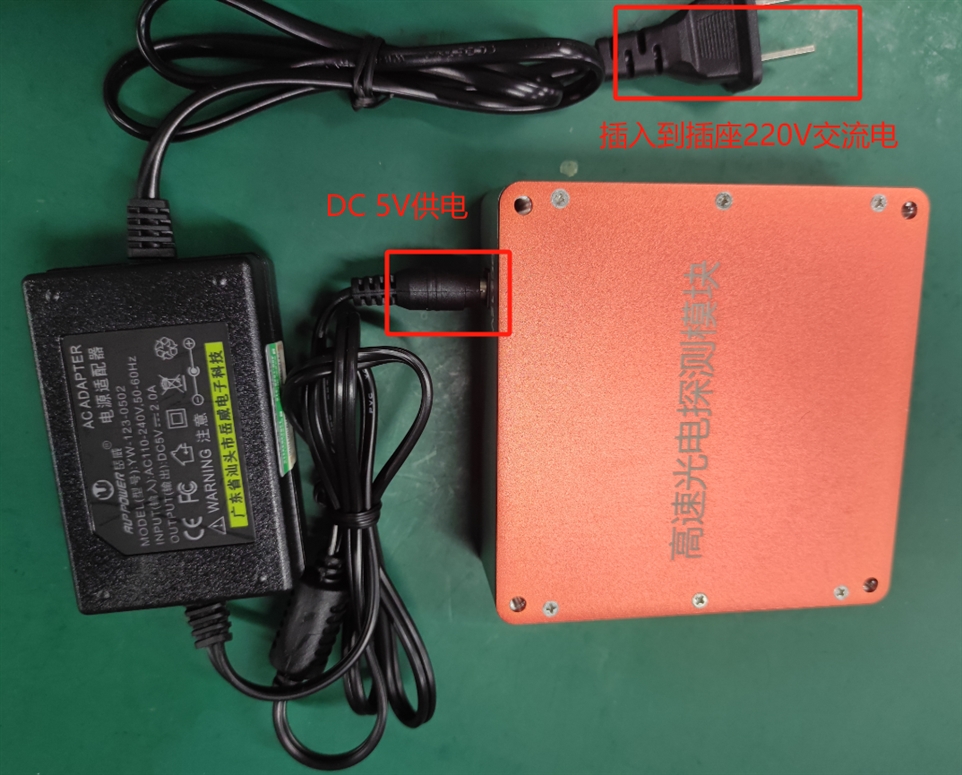

3、DC 5V供电，连接如下图所示：

3

输入接口以及输出接口

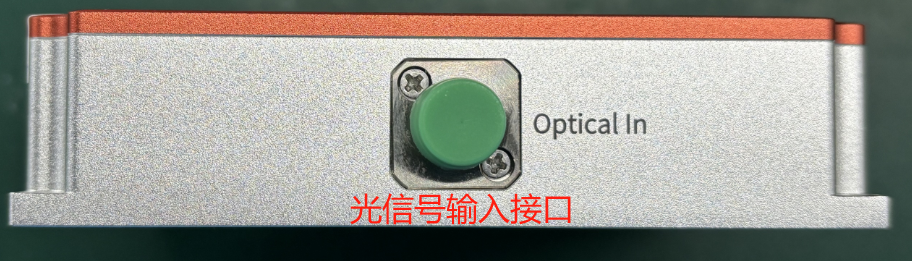

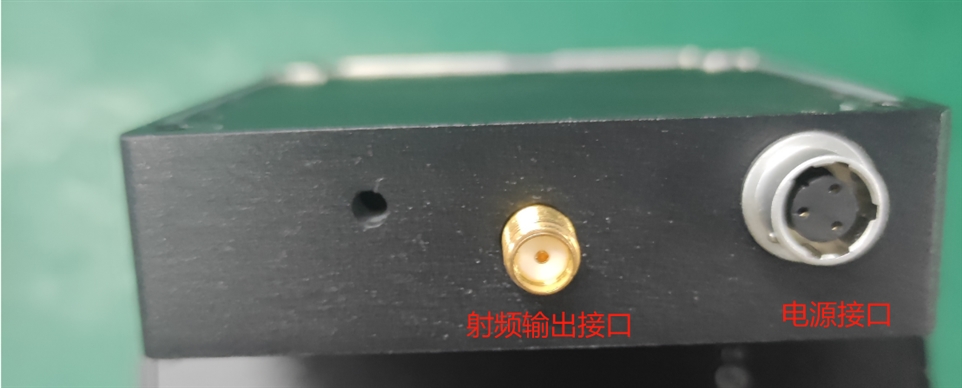

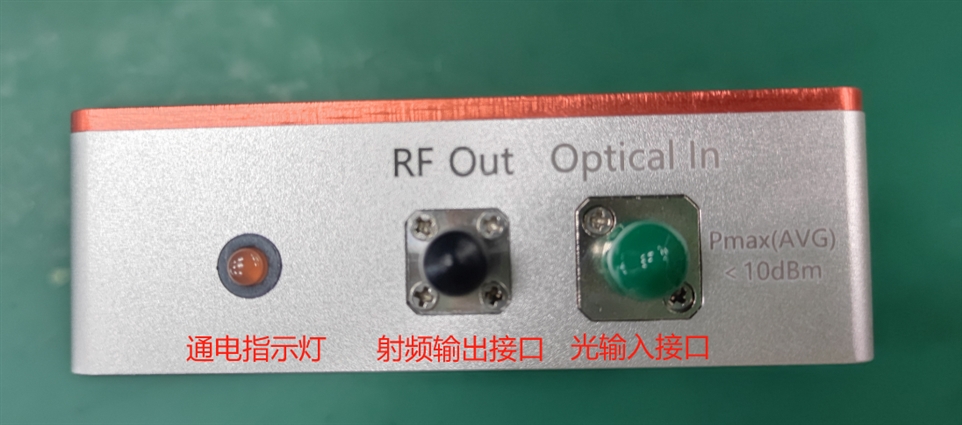

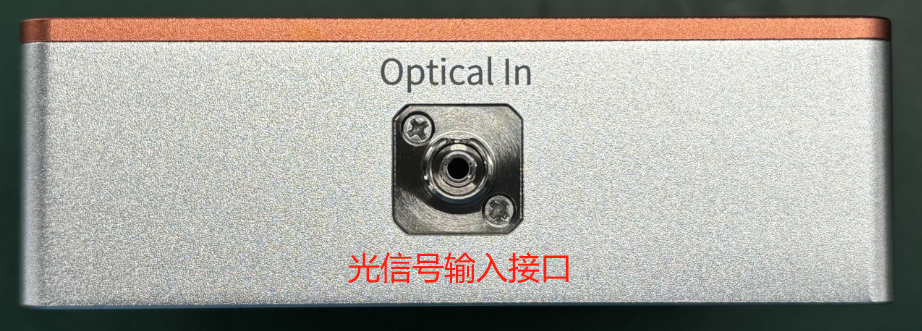

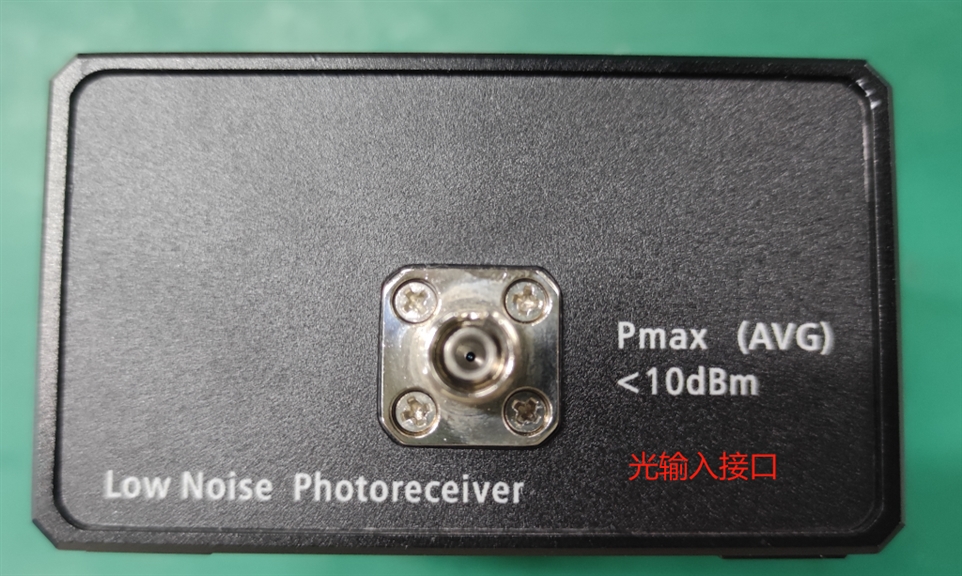

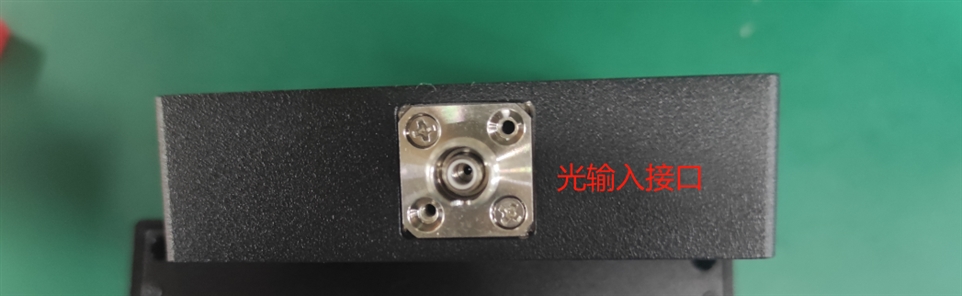

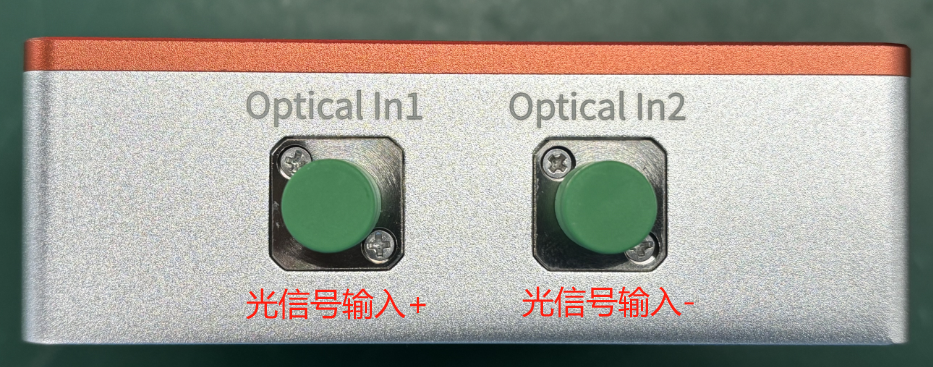

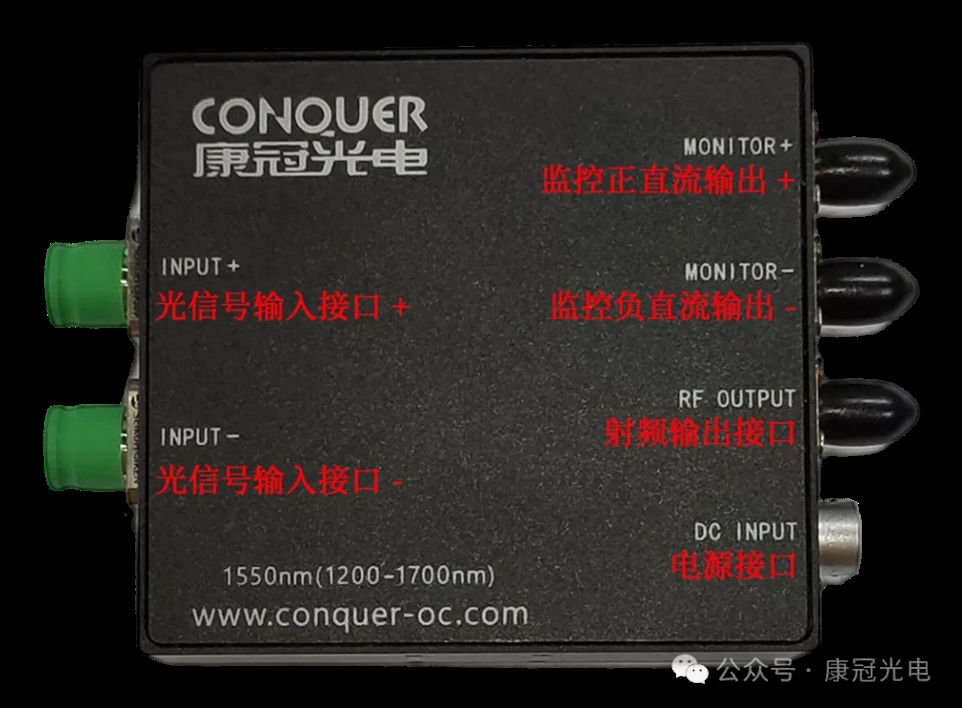

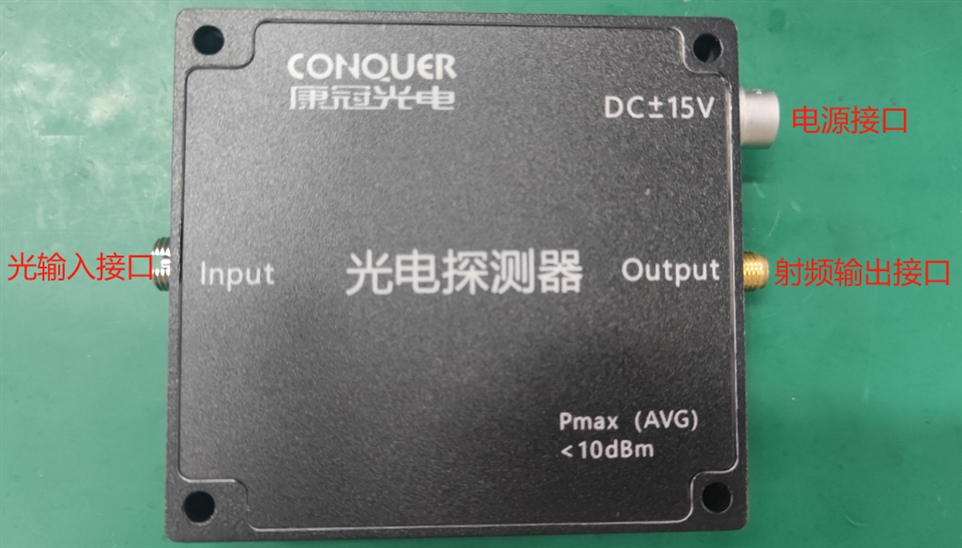

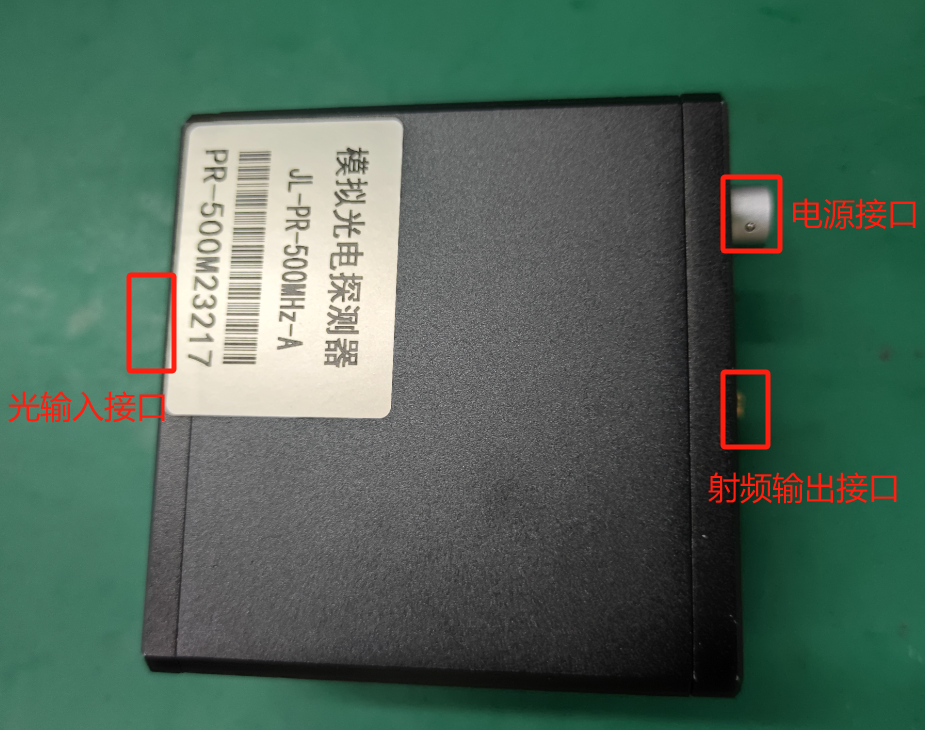

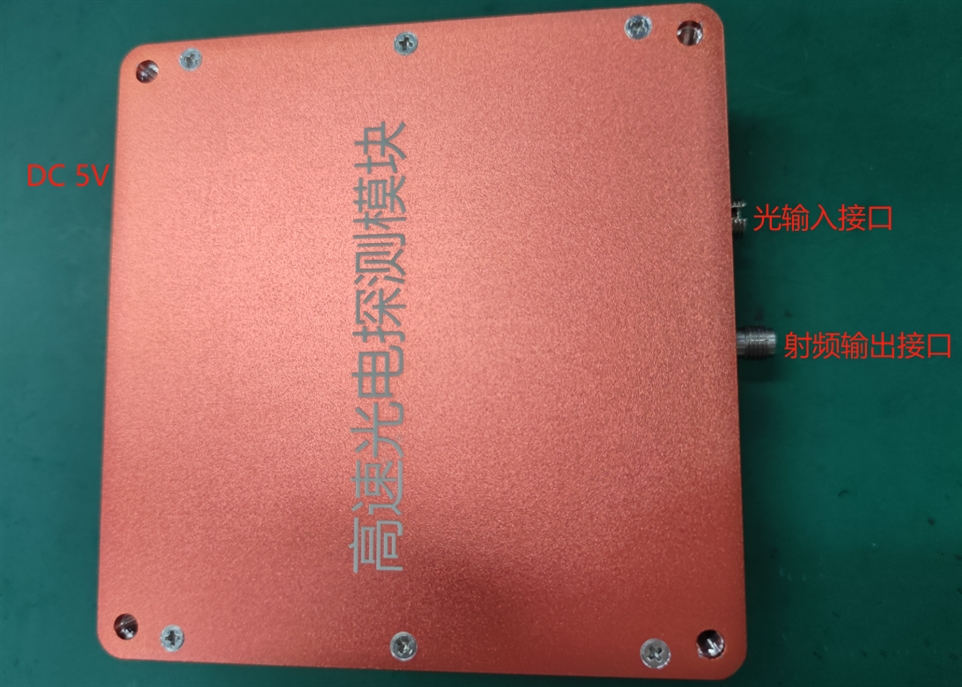

请按照探测器的输入和输出标识进行连接，INPUT为光信号输入，OUTPUT为电信号输出。

1、低速探测器：

连接方法：先把供电接上，再连接输出，之后根据探测器测试单要求的光功率将光接入光输入接口，之后就是根据需要调大调小。

a、料号：PR767445

外形尺寸：76*74*45mm

适配型号：PR-100K~10M,PR-200M,PR-500M,PR-1G,APR-200M-A,APR-500M-A,APR-1G-A;

b、料号：APR918754

外形尺寸：91*87*54mm

适配型号：APR-200M-B,APR-500M-B,APR-1G-B

c、料号：BPR787220

外形尺寸：78*72*20mm

适配型号：PR-200M

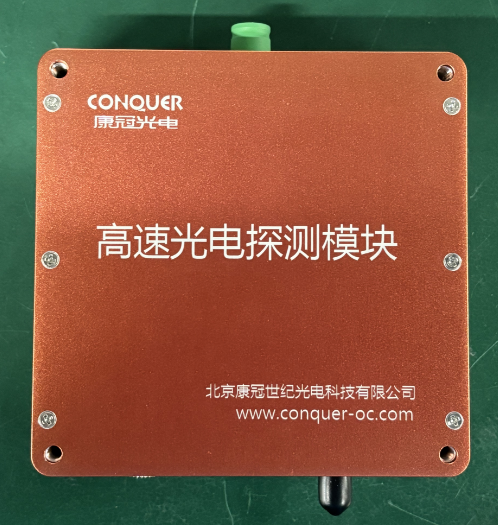

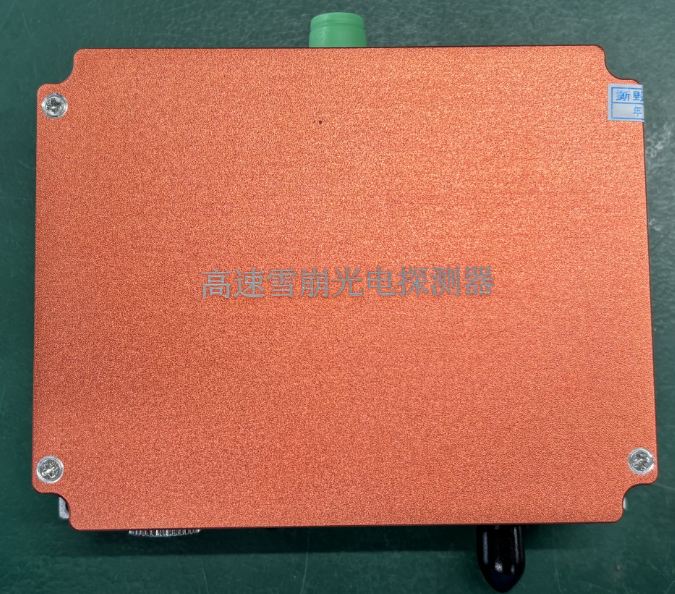

2、高速探测器
连接方法：先把供电接上，再连接输出，之后根据探测器测试单要求的光功率将光接入光输入接口，之后就是根据需要调大调小。
a、料号：PD10310134

外形尺寸：103.4*101.4*34mm

适配型号：PD-10G,PD-14G,PD-20G,PD-50G,PT-10G,PT-20G,PT-40G,APD-20G

b、料号：APR1038025

外形尺寸：102*80*25mm适配型号：APR-10G

3、PIN-FET光电探测器

连接方法：先把供电接上，再连接输出，之后根据探测器测试单要求的光功率将光接入光输入接口，之后就是根据需要调大调小。

料号：PR10310134

外形尺寸：103.4*101.4*33.9mm

适配型号：HSP-10M,HSP-30M

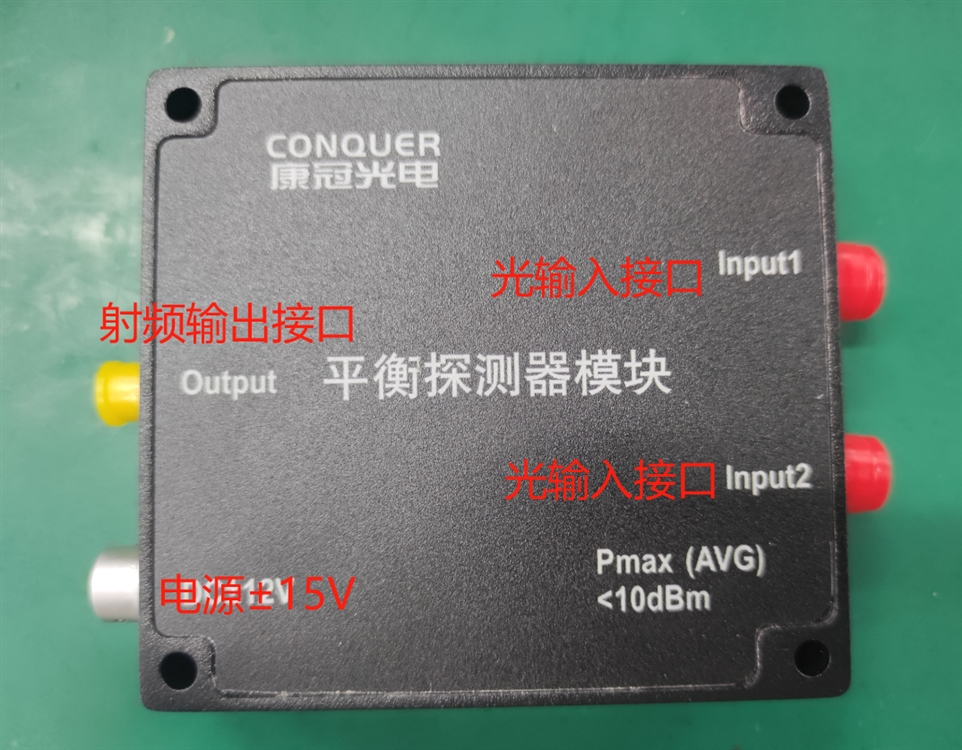

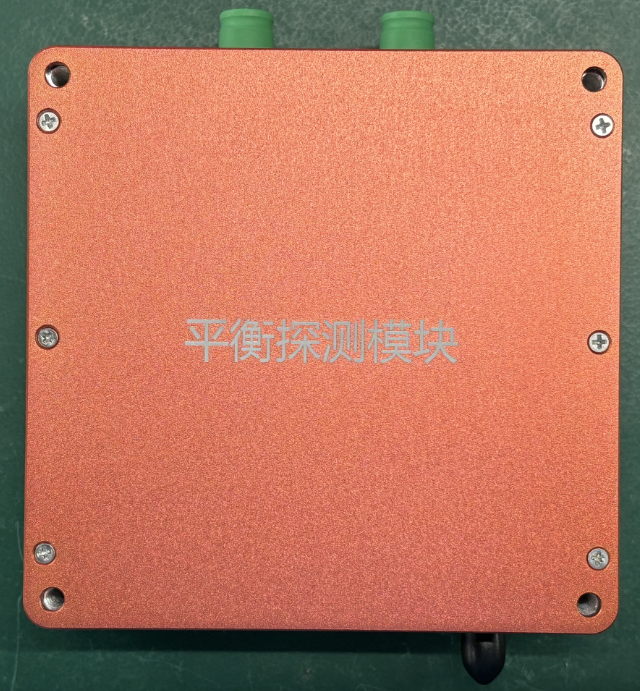

4、平衡探测器

连接方法：先把供电接上，再连接输出，之后根据探测器测试单要求的光功率将光接入光输入接口，之后就是根据需要调大调小。

a、料号：BPR787220

外形尺寸：78*71.5*20mm

适配型号：KG-BPR-80M,KG-BPR-200M,KG-BPR-350M

b、料号：BPR797126外形尺寸：78.5*71*25.7mm适配型号：KG-BPR-400M,KG-BPR-1G,KG-BPR-1.6G

c、料号：BPD10310134

外形尺寸：103.4*101.4*34mm

适配型号：BPD-10G,BPR-40G

注：该产品使用说明适用于多种型号，请针对您探测器型号进行查阅，特别注意事项为重要操作事项，务必按说明顺序操作。
