KG-BPR系列1GHz带放大固定增益平衡光探测模块
KG-BPR-1GHz带放大固定增益平衡探测器是针对第三代OCT（SS-OCT）系统优化的高增益平衡探测模块，具有高增益和低噪声特性，通过波长优化实现高共模抑制比，高输出电压幅值（~7V），并配置了Monitor监控信号（高达10Vpp）输出，该款探测器可以提供500K-1GHz,针对1064nm和1310nm波长进行优化。
KG-BPR系列1GHz带放大固定增益平衡光探测模块
产品描述
KG-BPR-1GHz带放大固定增益平衡探测器集成了两个匹配的光电二极管和一个超低噪声的跨阻放大器，有效地减少激光器噪声和共模噪声，提高系统的信噪比，是针对第三代OCT（SS-OCT）系统优化的高增益平衡探测模块，具有高增益和低噪声特性，通过波长优化实现高共模抑制比，高输出电压幅值（~7V），并配置了Monitor监控信号（高达10Vpp）输出，该款探测器可以提供500K-1GHz,针对1064nm和1310nm波长进行优化。
产品特点
l 光谱范围：400-1100nm、850-1650nm
l 典型波长：850/1064/1310/1550nm
l 3dB带宽: 1GHz
l 高共模抑制比：＞25dB
l 高增益：150×103V/W
l 支持各种定制解决方案
应用领域
l 激光雷达外差探测
l 光学延时测量
l 光学相干层析成像（OCT）
工作原理
典型光谱响应曲线
内部电路示意图
SS-OCT原理图
性能参数
|
型号 |
KG-BPR-1G-A2-FC |
KG-BPR-1G-A1-FC |
|
光谱响应范围 |
1200-1700nm |
900-1400 |
|
典型波长 |
1310nm/1550nm |
1064nm |
|
响应度 |
0.9A/W@1550nm |
0.7A/W@1064nm |
|
3dB带宽 |
500K-1GHz |
500K-1GHz |
|
共模抑制比CMRR |
>25dB(30dB typ.) |
>25dB(30dB typ.) |
|
增益@高阻态 |
36×103V/W |
28×103V/W |
|
噪声电压（RMS） |
＜8mVRMS |
＜8mVRMS |
|
饱和光功率 |
380mW |
500mW |
|
最大输出幅值@50Ω |
3.5Vpp |
3.5Vpp |
|
损伤光功率 |
10mW |
|
|
工作温度范围 |
-20~+70 ℃ |
|
|
工作电压 |
DC ±12V （带低噪声电源适配器） |
|
|
工作电流 |
200mA |
|
|
输入接头 |
FC |
|
|
输出接头 |
SMA |
|
|
输出阻抗 |
50欧姆 |
|
|
输出耦合方式 |
AC耦合 |
|
|
外形尺寸 （mm） |
78.5mm×71mm×25.7mm |
|
监控端指标
|
Monitor |
KG-BPR-XX-A2 |
KG-BPR-XX-A1 |
|
|
工作带宽 |
DC-5MHz |
||
|
转换增益 |
10×103V/W |
7×103V/W |
|
|
噪声电压（RMS） |
5mVpp |
||
|
输出阻抗 |
200欧姆 |
||
|
输出幅值 |
10Vpp |
||
频响曲线（S21）

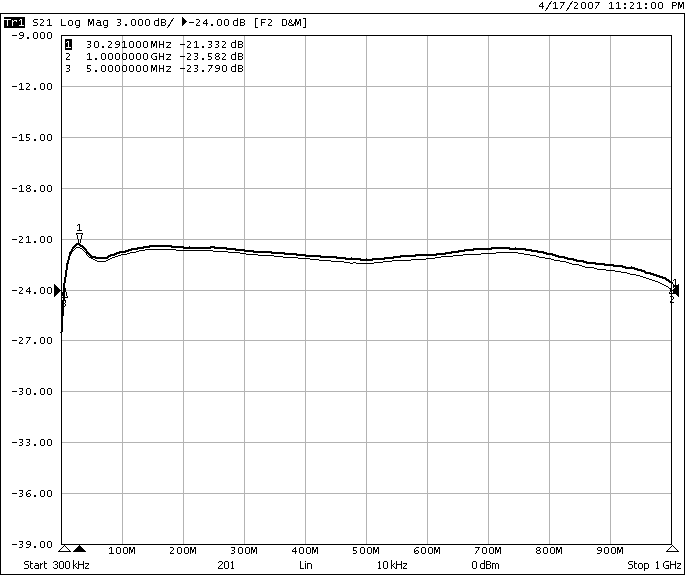

1GHz频响曲线（S21）
封装尺寸（mm）
订货信息
|
KG |
XXX |
XX |
X |
XX |
XX |
X |
|
|
BPR---固定增益平衡探测器 |
-3dB带宽： 1G---1GHz
|
工作波长： A1---900~1400nm (1064nm测试） A2---1200~1700nm (1310nm或1550nm测试) |
输入类型： FC----光纤耦合 FS----Free space |
耦合类型： |
增益类型：
|
备注：1GHz支持工作波段 A1和A2；耦合类型只支持AC耦合。
*如有特殊要求请联系我公司销售人员
