KG-BPD系列高速平衡光探测模块
产品描述：
KG-BPD系列高速平衡光探测模块可以有效地减少激光器噪声和共模噪声，提高系统的信噪比，带宽可选最高可达40GHz，使用方便等特点。主要用于相干光通信、激光雷达、微波光子相干探测， 以及光纤传感领域。
产品特点：
l 光谱范围：1000~1650nm
l 最高可达40GHz模拟带宽
l 低噪声，高共模抑制比
l DC或AC耦合输出可选
应用领域：
l 高速光纤通信系统(DPSK、DQPSK)
l 高速光纤传感系统

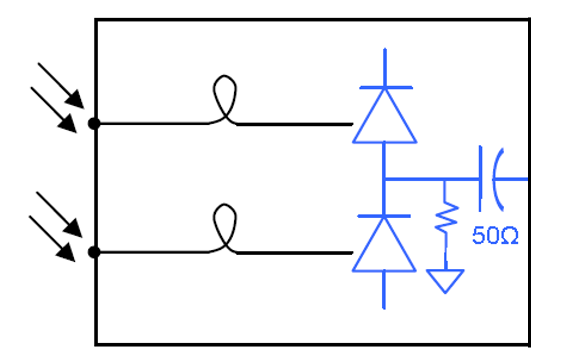

工作原理：
响应曲线：

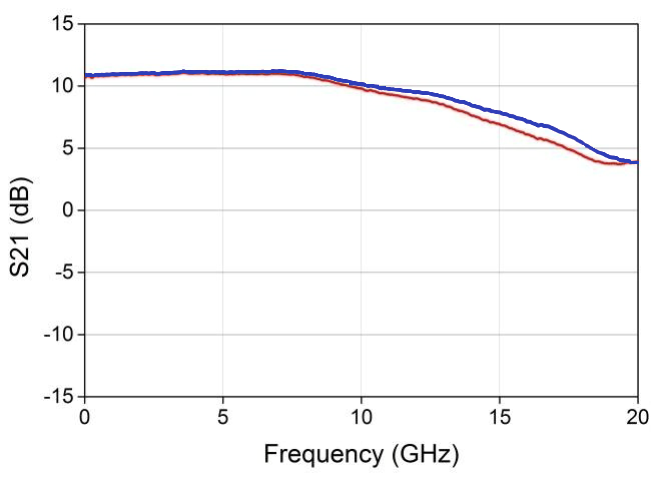

KG-BPD-10G

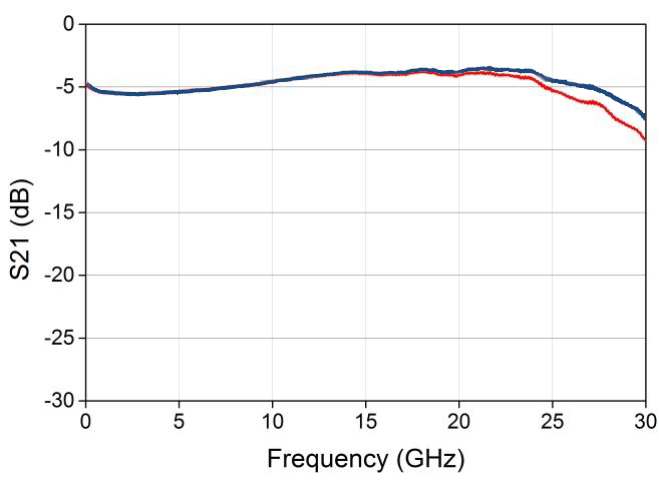

KG-BPD-25G
性能参数：
|
参数 |
符号 |
单位 |
KG-BPD-10G |
KG-BPD-25G |
KG-BPD-40G |
|
响应波长 |
l |
nm |
1000~1650 |
1525~1575 |
|
|
-3dB带宽 |
BW |
GHz |
＞10 |
＞25 |
＞37 |
|
饱和输入光功率 |
Ps |
dBm |
10 |
||
|
共模抑制比 |
CMRR |
dB |
＞20（typ. 25） |
＞15（typ. 18） |
|
|
响应度@1550nm |
R |
A/W |
＞0.9 |
＞0.8 |
＞0.45 |
|
暗电流 |
Id |
nA |
＜20 |
＜200（typ. 5） |
|
|
偏振相关损耗 |
PDL |
dB |
＜0.6 |
＜0.8（typ. 0.4） |
|
|
光回损 |
ORL |
dB |
＞25（typ. 30） |
＞27 |
|
|
供电 |
U |
V |
DC 12V, 1A |
||
|
输出耦合方式 |
|
|
AC、DC耦合可选 |
||
|
输出阻抗 |
Z |
Ω |
50 |
||
|
输出RF接头 |
-- |
|
SMA（f） |
K（f） |
V(f) |
|
输入光纤接头 |
-- |
|
FC/PC、FC/APC可选 |
||
极限条件：
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
|
平衡输入光功率 |
Pin |
mW |
|
|
10 |
|
工作温度 |
Top |
ºC |
-20 |
|
70 |
|
储存温度 |
Tst |
ºC |
-40 |
|
85 |
|
湿度 |
RH |
% |
5 |
|
90 |

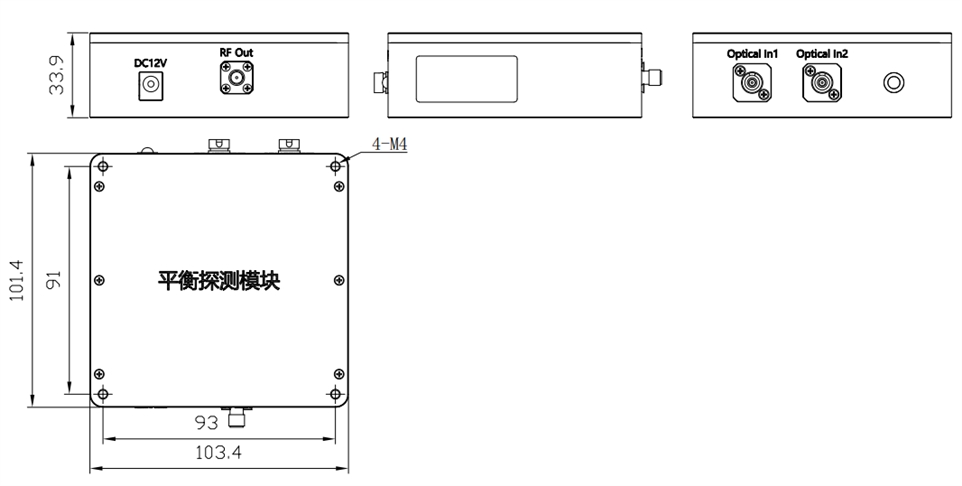

封装尺寸（mm）：
订货信息：
|
KG |
PT |
XX |
XX |
XX |
|
|
探测模块类型： BPD—Balanced Photodiode |
工作带宽： 10---10GHz 25---25GHz 40---40GHz |
尾纤类型： SM----单模光纤 |
接头类型： FP---FC/PC FA---FC/APC |
