高增益雪崩光探测模块 | KG-APR604x系列
KG-APR604x系列高增益雪崩光探测模块集成了高增益雪崩光电二极管和超低噪声的跨阻放大器，有效地减少激光器噪声，提高系统的信噪比，具有多种波长和带宽可选，低噪声，高增益，使用方便等特点。主要用于光学传感、通信弱信号检测、激光雷达精准测距、星系微弱信号捕捉、量子通信等领域。
产品特点
l 光谱范围：400-1100nm、900-1700nm
l 典型波长：532/850/1550nm
l 3dB带宽: 多种带宽可选
l 超低噪声：<40mVpp
l 高增益：增益可选2MV/W-26MV/W
l 温度补偿:自适应
l 支持各种定制解决方案
应用领域
l 光学传感
l 通信弱信号检测
l 量子通信

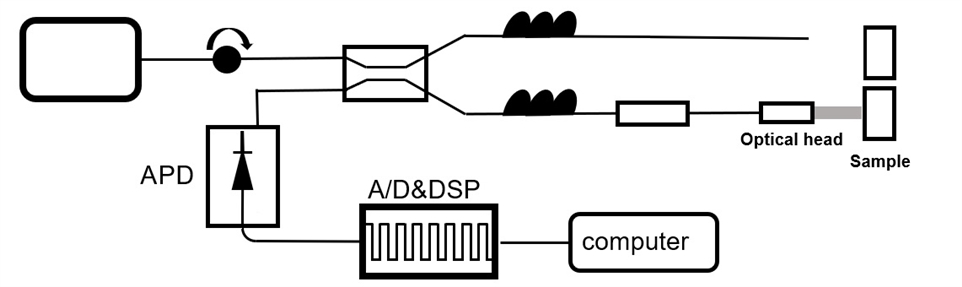

应用案例
KG-APR6040 (DC~10MHz)
|
型号 |
KG-APD-10M-A-FC-AC |
KG-APD-10M-B-FC-AC |
|
光谱响应范围 |
850-1700nm |
400-900nm |
|
典型波长 |
1550nm |
850nm |
|
响应度 |
5A/W@1550nm(M=10) |
50A/W@850nm(M=100) |
|
3dB带宽 |
DC-10MHz |
DC-10MHz |
|
增益@高阻态 |
10×106V/W |
10×106V/W |
|
增益@高阻态（-H） |
26×106V/W |
26×106V/W |
|
噪声电压（Vpp） |
＜40mVpp |
＜40mVpp |
|
灵敏度（dBm） |
-60dBm |
-60dBm |
|
饱和光功率(dBm) |
-34dBm |
-36dBm |
|
最大输出幅值 |
4Vpp |
4Vpp |
KG-APR6041 (DC~50MHz)
|
型号 |
KG-APD-50M-A-FC-AC |
KG-APD-50M-B-FC-AC |
|
光谱响应范围 |
850-1700nm |
400-900nm |
|
典型波长 |
1550nm |
850nm |
|
响应度 |
5A/W@1550nm(M=10) |
50A/W@850nm(M=100) |
|
3dB带宽 |
DC-50MHz |
DC-50MHz |
|
增益@高阻态 |
10×106V/W |
10×106V/W |
|
增益@高阻态（-H） |
26×106V/W |
26×106V/W |
|
噪声电压（Vpp） |
＜40mVpp (10×106V/W) |
＜40mVpp (10×106V/W) |
|
灵敏度（dBm） |
-60dBm |
-60dBm |
|
饱和光功率(dBm) |
-34dBm |
-36dBm |
|
最大输出幅值 |
4Vpp |
4Vpp |
KG-APR6042 (D~200MHz)
|
型号 |
KG-APR6042-A |
KG-APR6042-B |
|
光谱响应范围 |
850-1700nm |
400-900nm |
|
典型波长 |
1550nm |
850nm |
|
响应度 |
5A/W@1550nm(M=10) |
50A/W@850nm(M=100) |
|
3dB带宽 |
DC-200MHz |
DC-200MHz |
|
增益@高阻态 |
10×106V/W |
10×106V/W |
|
增益@高阻态（-H） |
2×106V/W |
2×106V/W |
|
噪声电压（Vpp） |
＜50mVpp |
＜50mVpp |
|
灵敏度（dBm） |
-55dBm |
-55dBm |
|
饱和光功率(dBm) |
-32dBm |
-34dBm |
|
最大输出幅值 |
4Vpp |
4Vpp |
KG-APR6045 (DC~500MHz)
|
型号 |
KG-APD-500M-A-FC-AC |
KG-APD-500M-B-FC-AC |
|
光谱响应范围 |
850-1700nm |
400-900nm |
|
典型波长 |
1550nm |
850nm |
|
响应度 |
5A/W@1550nm(M=10) |
50A/W@850nm(M=100) |
|
3dB带宽 |
DC-500MHz |
DC-500MHz |
|
增益@高阻态 |
5×105V/W |
5×105V/W |
|
增益@高阻态（-H） |
2×106V/W |
2×106V/W |
|
噪声电压（Vpp） |
＜50mVpp |
＜50mVpp |
|
灵敏度（dBm） |
-50dBm |
-50dBm |
|
饱和光功率(dBm) |
-30dBm |
-31dBm |
|
最大输出幅值 |
4Vpp |
4Vpp |
KG-APR6048-(DC~1GHz)
|
型号 |
KG-APD-1G-A-FC-AC |
KG-APD-1G-B-FC-AC |
|
光谱响应范围 |
850-1700nm |
400-900nm |
|
典型波长 |
1550nm |
850nm |
|
响应度 |
5A/W@1550nm(M=10) |
50A/W@850nm(M=100) |
|
3dB带宽 |
DC-1GHz |
DC-1GHz |
|
增益@高阻态 |
1×105V/W |
1×105V/W |
|
增益@高阻态（-H） |
1×106V/W |
1×106V/W |
|
噪声电压（Vpp） |
＜50mVpp |
＜50mVpp |
|
灵敏度（dBm） |
-50dBm |
-50dBm |
|
饱和光功率(dBm) |
-28dBm |
-29dBm |
|
最大输出幅值 |
4Vpp |
4Vpp |
通用工作参数
项目
指标
损伤光功率
10mW
工作温度范围
-20~+70 ℃
工作电压
DC 12V
工作电流
200mA
输入接头
FC
输出接头
SMA
输出阻抗
50欧姆
输出耦合方式
AC耦合（DC可选）
外形尺寸 （mm）
60mm×48mm×27mm

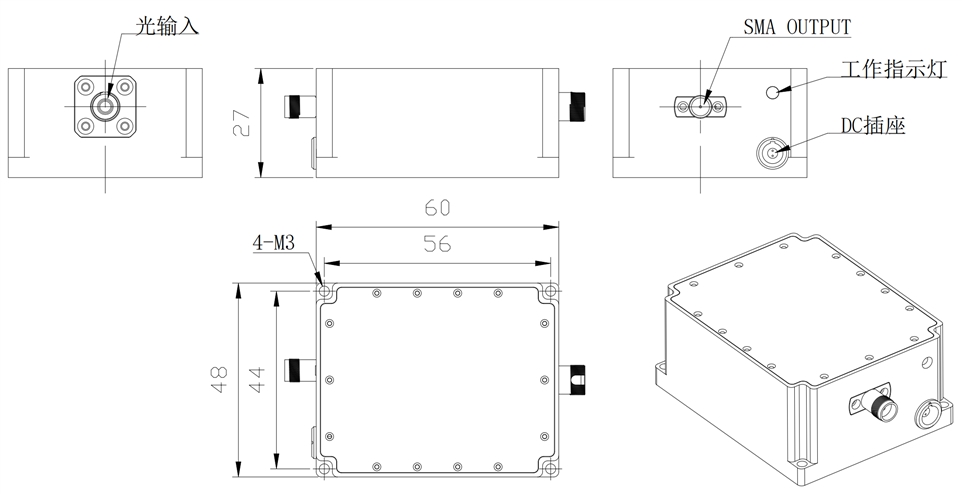

尺寸规格（mm）
产品选型指南
|
KG-APR |
604x |
X |
X |
X |
XX |
|
APR---高增益增益雪崩光探测器
|
-3dB带宽： 6040---10MHz 6041---50MHz 6042---200MHz 6045---500MHz 6048---1GHz
|
耦合类型：
空---DC耦合 |
工作波长： A---900-1700nm (1550nm测试) B---400-1100nm (850nm)
|
输入类型： FC----光纤耦合 FS----Free space |
增益类型：
H---高增益要求 |
备注：10M，50MHz，200MHz, 500MHz以及1GHz带宽探测器支持A和B工作波段 ；耦合类型AC和DC耦合均可选。
