突破复杂电磁干扰，精准传输每一信号——KG-ROFxxxxT系列模拟宽带光收发链路
在电磁环境日益复杂、信号干扰层出不穷的今天，如何实现宽频电信号的高保真、远距离、稳定传输，已成为工业测量与测试领域的关键挑战。KG-ROFxxxxT 系列模拟宽带光收发链路，正是为应对这一挑战而设计的创新型光纤传输方案。
该设备支持DC至1GHz宽频信号的实时采集与传输，能够灵活适配多种探测设备，包括电流探头、高压探头及其他高频测量仪器。其发射端配备1 MΩ/50 Ω可切换BNC输入接口，具备广泛兼容性。在信号处理过程中，电信号经调制转化为光信号，经由单模光纤传输至接收端，再由接收模块精准还原为原始电信号。
值得一提的是，KG-ROFxxxxT 系列集成了自动电平控制机制（ALC），可有效抵消由光纤损耗带来的信号波动，确保长距离传输中仍保持恒定性能。此外，发射模块内置自适应可调衰减器，支持1:1/10:1/100:1三档动态调节，方便用户根据实际场景优化信号接收电平，扩展系统动态范围。
为适应野外或移动测试需求，该系列模块支持电池供电与远程控制，并具备智能待机模式，在非使用期间自动进入低功耗状态，有效延长设备续航。前面板LED指示灯实时反馈运行状态，进一步提升了设备的可操作性与实用性。
无论是在电力监测、射频测试，还是科研实验等场景中，KG-ROFxxxxT 系列都能为用户提供可靠、灵活且抗干扰能力强的信号远传解决方案。
下面，我们将深入了解这款产品的参数性能特点和其应用案例与技术细节，有兴趣的请联系我们销售人员吧！

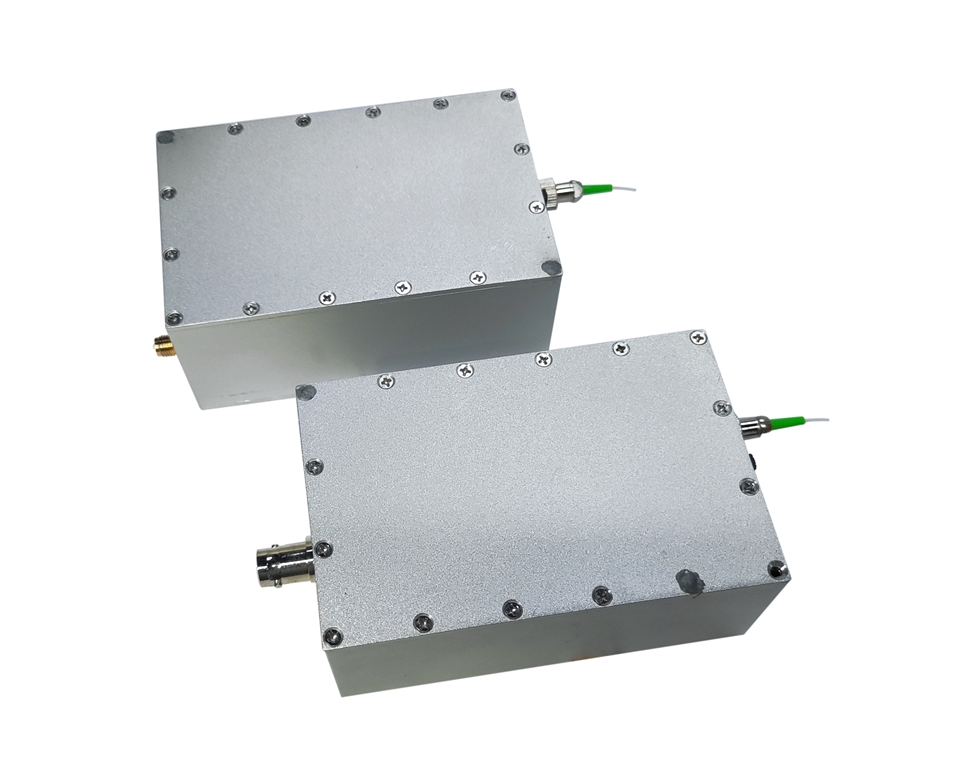

KG-ROFxxxxT 系列模拟宽带光收发链路
KG-ROFxxxxT 系列模拟宽带光收发链路是一款专门针对复杂电磁环境下实时测量DC至1GHz电信号的光纤远传设备。发射模块具有1 MΩ/50 Ω BNC输入，可连接多种传感设备（电流探头、高压探头或特定的高频测量设备）。在发射模块中，输入电信号经过调制和转换，成为光信号，并通过单模光纤发送到接收模块。接收器模块将光信号转换回电信号。光信号传输通过自动电平控制进行调节，以保持精确和恒定的性能，不受光损耗的影响。收发模块均支持电池供电和远程控制，光发射模块还包括一自适应可调衰减器（1:1/10:1/100:1），用于调整接收信号电平，以优化动态范围。此外，当设备不使用时，可以远程进入低功耗待机模式，以节省电池电源，LED指示灯显示工作状态。
产品特点
- DC-500MHz\DC-1GHz带宽可选
- 光插损补偿自适应
- 增益可调，输入动态范围优化
- 支持远程控制
- 电池供电，方便外场使用
应用领域
- 模拟信号远传
- 电磁场测试
- 舰载射频分布
- 卫星地面站时钟传输
链路指标
|
参数 |
数值 |
备注 |
|
带宽 |
DC-500MHz, DC-1GHz 可选 |
|
|
带内平坦度 |
DC-500MHz: ±1 dB， DC-1GHz: ±1.5dB |
|
|
链路衰减档位 |
1:1/ 10:1 /100:1, 上位机控制 |
|
|
输入阻抗 |
1 MΩ / 50 Ω,上位机控制 |
|
|
输出阻抗 |
50 Ω |
|
|
最大输出幅值 |
±0.7Vp |
|
|
瞬时动态范围 |
＞55dB |
|
|
输出噪声 |
2mV |
50 Ω, RMS |
|
光插损补偿 |
自动 |
|
|
激光器波长（TX/RX） |
1310nm /1550nm |
|
|
最大抗场强能力 |
＞500kV/m |
|
|
工作温度 |
-10℃~ +50℃ |
|
|
最远传输距离 |
≥1km |
|
发射机（TX）指标
|
参数 |
数值 |
备注 |
|
输入衰减比例 |
1:1/ 10:1 /100:1，上位机控制 |
|
|
输入阻抗 |
1 MΩ / 50 Ω, 上位机控制 |
|
|
最大输入功率（CW） |
0.4W |
Input=50 Ω, |
|
最大输入电压幅值 |
1:1 ±3Vp 10:1 ±30Vp 100:1 ±125Vp |
|
|
输入保护电压幅值 |
1:1 ±0.7Vp 10:1 ±7Vp 100:1 ±70Vp |
|
|
RF输入接口 |
BNC female |
|
|
激光器波长（TX/RX） |
1310nm /1550nm |
|
|
激光器输出功率 |
＜5mW |
|
|
内置测试方波信号 |
500Hz，0-0.5V |
|
|
光接口 |
FC/APC |
|
|
供电方式 |
内置电池 |
|
|
满电工作时长 |
48h |
|
|
外形尺寸 |
100mm*65mm*40mm |
|
|
重量 |
450g |
|
接收机（RX）指标
|
参数 |
数值 |
备注 |
|
RF输出端口 |
BNC female |
50 Ω |
|
输出功率1dB压缩点 |
＜10KHz : +9dBm 10KHz ~ 200MHz : +10 dBm 200 ~ 500MHz : +2 dBm 500 ~ 1000MHz : 0 dBm |
|
|
输出噪声电压 |
2mV |
50 Ω，RMS |
|
最大输出动态 |
±0.7Vp |
|
|
数字光信号 |
1550nm / 2mW |
|
|
光插损补偿 |
自动 |
|
|
光接口 |
FC/APC |
|
|
远程控制接口 |
Mini-USB |
|
|
供电方式 |
内置电池 |
|
|
满电工作时长 |
48h |
|
|
外形尺寸 |
100mm*65mm*40mm |
|
|
重量 |
450g |
|
频响曲线(S21)
DC-500M 频响曲线测试图
订货信息
|
KG |
ROFxxxxT |
X |
XX |
X |
XX |
XXX |
|
|
ROFxxxxT |
封装： M---模块 |
工作带宽： 500M----500MHz 1G----1GHz |
工作波长： 13---1310nm 15---1550nm |
光纤接头： FP---FC/PC FA---FC/APC SP---用户指定 |
尾纤： P---PMF S---SMF
|
*如有特殊要求请联系我公司销售人员
