KG-COL-多模单/双光纤准直器由尾纤与自聚焦透镜精确定位而成。它可以将光纤内的传输光转变成准直光(平行光),或将外界平行(近似平行)光耦合至单模光纤内。它可用于光纤滑环,环形器,光开关,准直器阵列等应用场景使用。

KG-COL-准直器系列多模单/双光纤准直器



产品描述:

KG-COL-多模单/双光纤准直器由尾纤与自聚焦透镜精确定位而成。它可以将光纤内的传输光转变成准直光(平行光),或将外界平行(近似平行)光耦合至单模光纤内。它可用于光纤滑环,环形器,光开关,准直器阵列等应用场景使用。


 产品特点:

低IL和高回波损耗
光路中无环氧树脂
环境稳定性


应用领域:

永磁隔离器

循环器

FWDM等
光纤激光器


性能参数:

参数

工作波长 (nm)

850

850/1310

1310 or 1550

1310/1550

带宽 (nm)

± 25

± 25/± 40

± 40

工作距离 (一对配套)(mm)

2或指定

Typ插入损耗 (dB)

0.30

0.40(850nm) 、0.5(1310nm)

0.30

0.35

插入损耗 (dB)

 0.35

0.55(850nm),0.65(1310nm)

0.35

0.40

回波损耗 (dB)

30

光功率 (mW)

500

纤类型

50/125MMF or 62.5/125MMF

拉伸载荷 (N)

5

尺寸 (mm)

1.8(OD) 透镜

3.2x10金属支架 (P1) 或2.78x9.0玻璃管 (P2);

用于G透镜的2.78x10玻璃管 (P5);

工作温度 ()

-5 ~ + 70

储存温度 ()

-40 ~ + 85

                                       以上规格适用于无连接器的准直器。

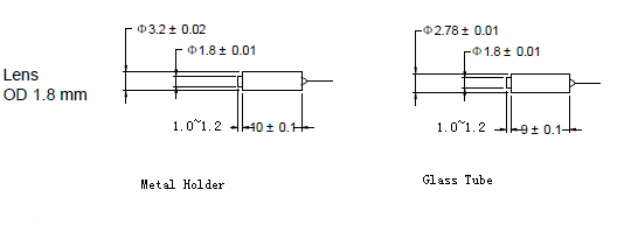

包装尺寸(mm):

多模光纤准直器尺寸图


订货信息:

KG-COL

波长

镜头

类型

工作距离

包装

结构

纤类型

尾纤类型

长度

连接器



0850 = 850nm

1310 = 1310nm

1550 = 1550nm

8531=850nm/1310nm

5531=1310nm/1550nm



C = C

镜头

G = G透镜

02 = 2mm

05 = 5mm

10 = 1mm

20 = 2mm

30 = 3mm

40 = 4mm

1=P1(3.2x10金属支架)

2=P2(2.78 x9.0玻璃管)

5= P5(2.78 x10玻璃管) 用于G透镜。



S = 单

D = 双



1 = 50/125

2= 62.5/125

1 = 250um裸光纤

2 = 900um松套管

3 = 2 mm电缆

4 = 3 mm电缆

H = 0.5m

1 = 1m

2 = 2m

3 = 3m

5 = 1.5m

A = 0.2m

B = 1.2m

C = 1.3m

D = 2.2m

F = 1.4m

E = 3.5m

0 = 无
1 = FC/UPC

2 = FC/APC

3 = SC/APC

4 = SC/UPC

5 = LC/PC

                                              *如有特殊要求请联系我公司销售人员
