KG-PR-3G/6G系列 模拟光电接收机
产品描述
KG-PR-3G/6G系列模拟光电接收机具有300Hz到3GHz或10KHz~6GHz的宽带且平坦的光电响应特性, 以及较高的光电转换增益，是一款性价比非常高的光电接收机。非常适合应用于光脉冲信号探测，超宽带模拟光信号接收等系统领域。
产品特点
工作波长：1100-1650nm
工作带宽: 300Hz~3GHz ，10KHz~6GHz
低噪声、高增益
应用领域
光脉冲探测
宽带模拟光信号接收
性能参数
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
备注 |
|
工作波长 |
λ |
nm |
900 |
1310&1550 |
1650 |
|
|
-3dB带宽 |
BW |
Hz |
300 |
|
3G |
KG-PR-3G |
|
10K |
|
6GHz |
KG-PR-6G |
|||
|
带内平坦 |
fL |
dB |
|
±1 |
±1.5 |
|
|
最小输入光功率 |
Pmin |
uW |
|
5 |
|
l=1550nm |
|
饱和光功率 |
Pmax |
mW |
|
6 |
|
l=1550nm |
|
转换增益 |
G |
V/W |
800 |
850 |
|
高阻态下测试 |
|
最大输出电压摆幅 |
Vout |
Vpp |
5 |
5.5 |
|
高阻态下测试 |
|
驻波 |
S22 |
dB |
|
-10 |
|
|
|
供电 |
P |
- |
DC 12V ， 120mA（工作电流） |
|||
|
输入接头 |
|
|
FC / APC 或客户指定 |
|||
|
输出接头 |
|
|
SMA(f) |
|||
|
输出阻抗 |
Z |
Ω |
50Ω |
|||
|
输出耦合方式 |
|
|
AC耦合 |
|||
|
尺寸（长×宽×高） |
|
mm |
49.5*22*15mm |
|||
极限条件
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
|
最大输入光功率 |
Pin |
mW |
|
|
10 |
|
工作温度 |
Top |
ºC |
5 |
|
50 |
|
储存温度 |
Tst |
ºC |
-40 |
|
85 |
典型曲线
测试条件：室内，温度23±5℃

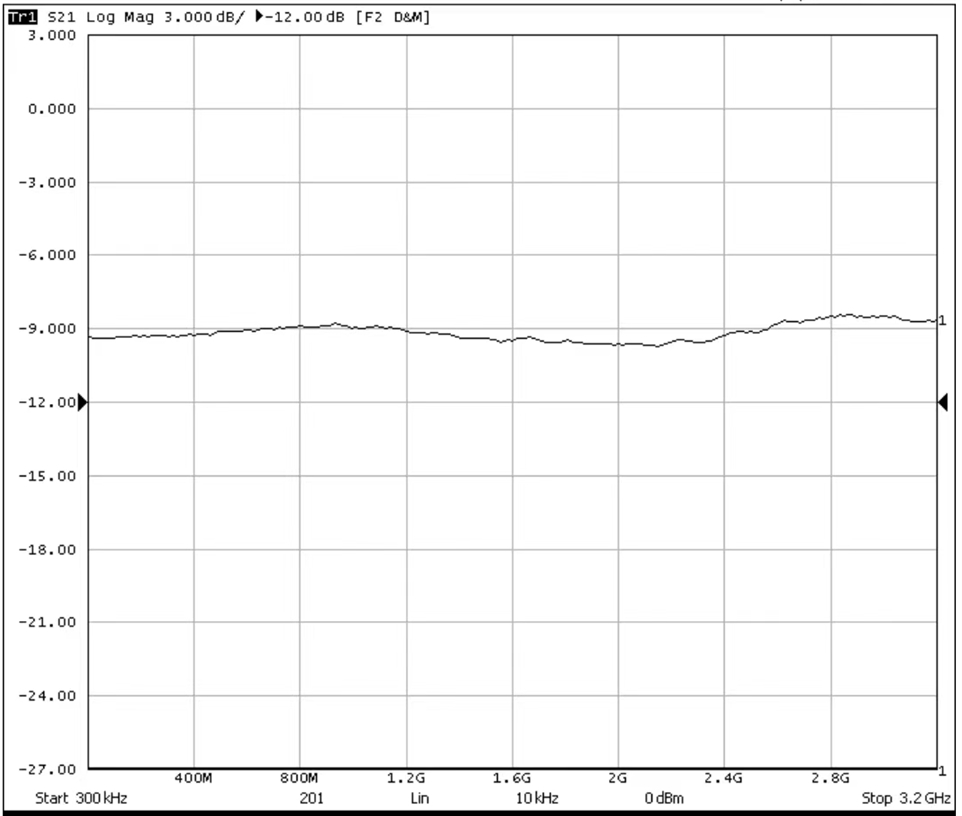

（1）频响曲线

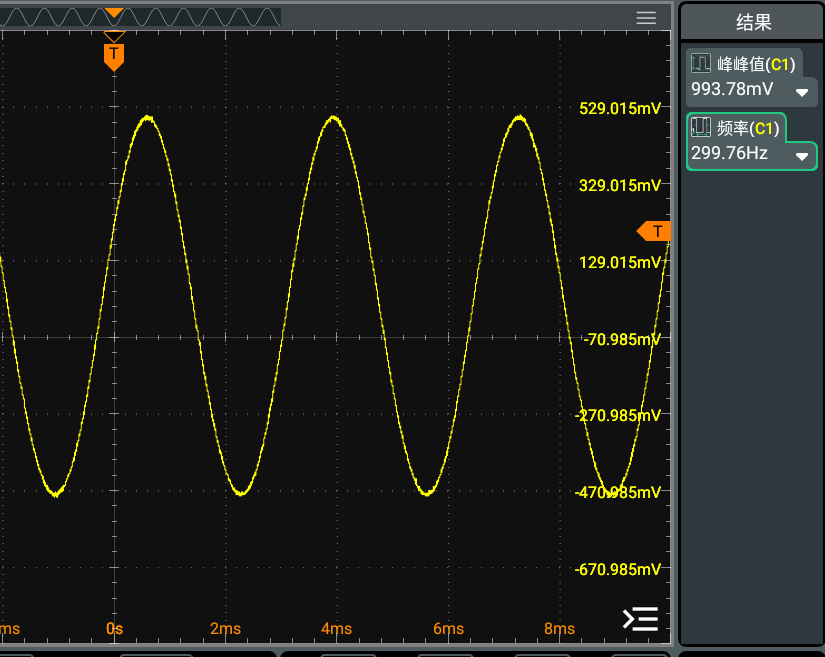

（2）低频（300Hz）信号响应
（1）测试前端（发射机）响应带宽需覆盖300Hz~3GHz，且平坦度要好。
（2）频响曲线由矢量网络分析仪测出，受限于网络分析仪低频截止，用示波器测试了300Hz低频信号的 实际输出波形，证明该接收机在300Hz频率工作正常。

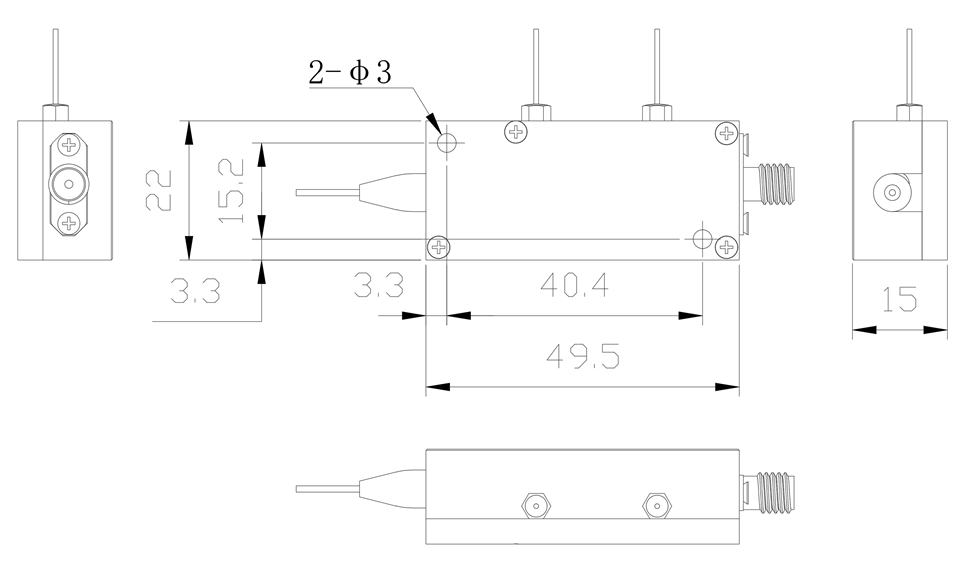

结构尺寸
订货信息
|
KG-TDS |
B |
C |
|
模拟接收机 |
3dB带宽： 3G---3GHz 6G---6GHz
|
光纤接头： FA---FC/APC FP---FC/PC SP---客户定制 |
如有特殊要求可联系我们销售人员。
