KG-ROF射频光纤传输系统
产品描述
射频光纤传输系统（KG-ROF）主要是由射频发射模块、射频接收模块等组成，同时可以集成控制收发模块及波分复用器组成，其主要作用是电光/光电转换，发射端将电信号转换成光信号，经过光纤传输，接收端再把光信号转换成电信号。微波光纤传输组件具有低损、宽带、大动态以及安全保密的特性，广泛应用于远程天线、长距离模拟光纤通讯、跟踪、遥测及控制、延迟线、时频传输、雷达等领域。根据带宽不同，可选择1GHz、3GHz、6GHz、10GHz、18GHz等产品，同时根据需要可以选单向或者多向传输系统。
|
产品特点 |
l 高带宽>18GHz
l 可选择不同波长1310nm/1550nm 或者 DWDM波长，多路复用
l 优异的RF响应平坦度
l 宽动态范围
|
应用领域 |
l 远程天线
l 长距离模拟光纤通讯
l 跟踪、遥测及控制（TT&C）
l 微波信号传输覆盖
l 电子对抗
l 雷达信号延迟
|
性能参数 |
|
参 数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
|
波长 |
l |
1530 |
1550 |
1570 |
nm |
|
1260 |
1310 |
1360 |
nm |
||
|
发射端光源功率 |
Pop |
3 |
|
|
dBm |
|
发射端边摸抑制比 |
|
35 |
|
|
dB |
|
光隔离度 |
|
30 |
|
|
|
|
光回波损耗 |
|
|
50 |
|
dB |
|
射频输入频率范围* |
f |
|
|
18 |
GHz |
|
射频输入信号功率* |
PRF |
-75 |
|
16 |
dBm |
|
带内平坦度 |
|
|
|
3 |
dB |
|
链路增益* |
|
|
-10 |
|
dB |
|
链路噪声系数* |
|
|
48 |
|
dB |
|
射频输出谐波抑制（0dBm输入） |
|
|
|
-30 |
dBc |
|
射频输出杂散 （0dBm输入） |
|
|
|
-60 |
dBc |
|
VSWR |
|
|
|
2:1 |
|
|
输入1dB压缩点* |
|
15 |
|
|
dBm |
|
射频信号输入端口 |
|
单端 |
|
||
|
射频信号接口 |
|
SMA |
|
||
|
光端接口 |
|
FC/PC FC/APC或用户指定 |
|
||
|
规格* |
|
台 式 |
模 块 |
||
|
外形尺寸L x W x H* |
|
320×220×90 mm |
90×70×18 mm |
||
|
电源要求* |
|
AC 220V ± 10％ 30W |
DC ±5V |
||
|
输出光纤 |
|
PMF |
|||
|
光连接头 |
|
FC/PC FC/APC或用户指定 |
|||
注：*根据实际系统需求，各项指标可以根据系统需求定制。同时根据系统需求，还可以选择内调制或者外调制方案，。
|
极限条件 |
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
|
工作温度 |
Top |
ºC |
-45 |
|
65 |
|
储存温度 |
Tst |
ºC |
-50 |
|
85 |
|
湿度 |
RH |
% |
5 |
|
90 |
|

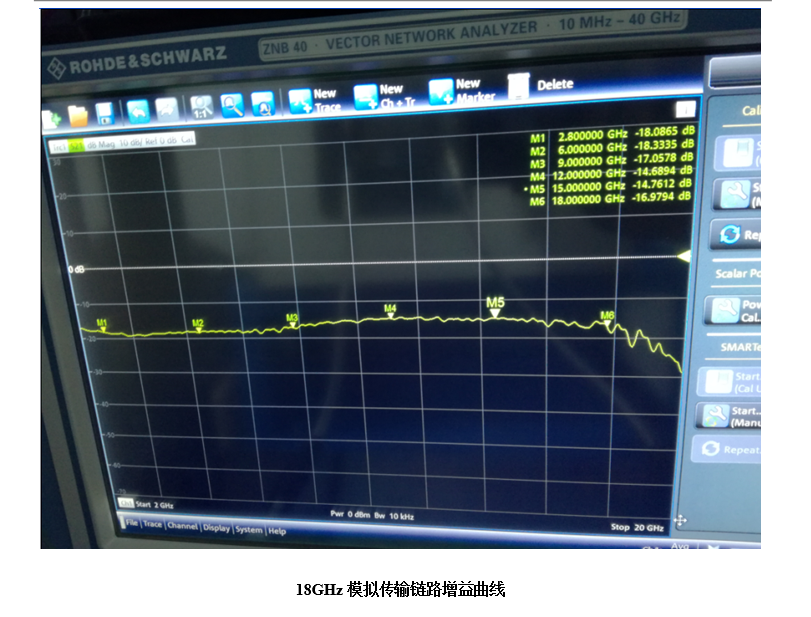

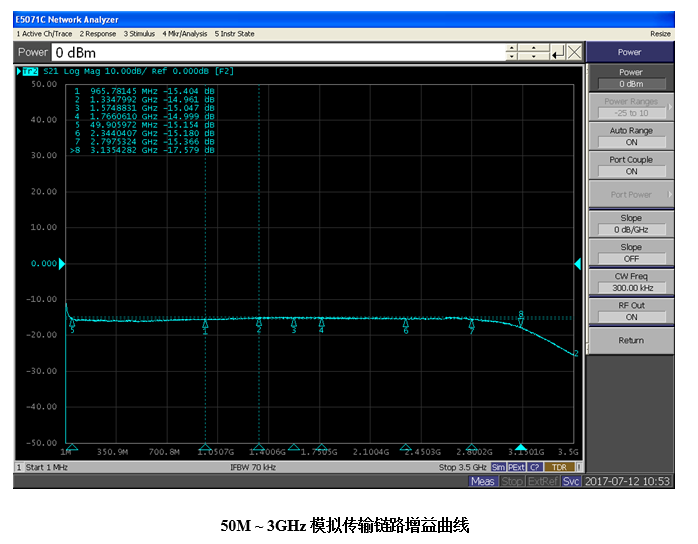

典型链路增益曲线 |
|
订货信息 |
|
KG |
ROF |
XXX |
XXX |
XX |
XX |
XX |
|
|
射频光纤传输系统 |
低频： 001—10MHz 080—0.8GHz ……….. |
低频： 01—1GHz 03—3GHz ……….. |
工作波长： 13---1310nm 15---1550nm CW---CWDM
|
尾纤： P---PMF S---SMF |
光纤接头： FP---FC/PC FA---FC/APC SP---用户指定 |
