KG-ModBox-SSB系列载波抑制单边带调制模块

产品描述



       KG-AMBox-SSB系列抑制载波单边带调制单元是康冠光电拥有自主知识产权的高度集成化产品,该仪器单元双平行Mach-Zehnder调制器、偏压控制器、射频驱动器、移相器等必要部件集成于一体,通过驱动电路和程序控制实现抑制载波单边带的产生,这不但方便了用户的使用,而且大大提高了MZ强度调制器的可靠性,并可根据用户要求提供定制化服务。


产品特点

l  低插入损耗

l  高工作带宽

l  交流220V



应用领域

l  LFMCW激光

l  微波光子学

l  教学、实验演示系统

l  抑制载波单边带调制实现波长可调谐



原理示图

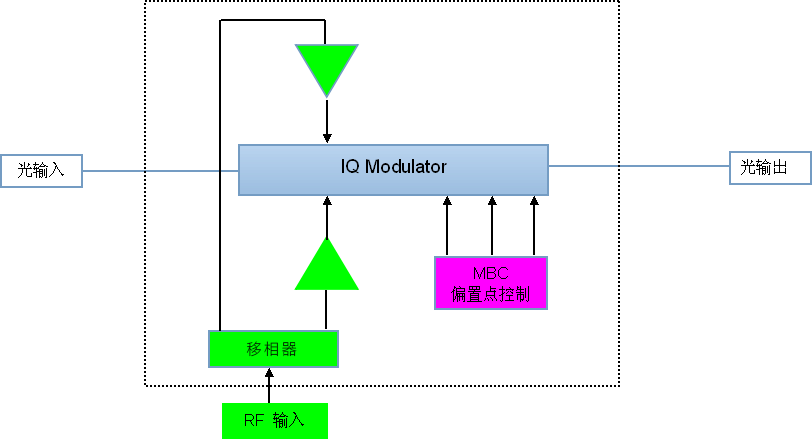

载波抑制单边带原理框图

1 载波抑制单边带原理框图(放大器可选)



性能参数

参数

符号

最小值

典型值

最大值

单位

射频调制信号(用户提供)

输入信号



2



26

GHz

信号格式



正弦, single ended



阻抗匹配





50



Ω

信号幅度 (内置放大器)





100

500

mVp-p

信号幅度 (无放大器)



3

3.5

4

Vp-p

载波光源参数(用户提供)

激光类型

DFB光源或波长可调谐光源

波长



1510



1560

nm

线宽



-



3

MHz

偏振消光比



20



-

dB

功率



10

20

50

mW

调制器规格参数

调制器类型

X-cut 双平行M-Z调制器

调制器带宽S21@3dB





20

26

GHz

插入损耗



5

7

8

dB

啁啾



0.1

0

0.1

-

回损



45

50

-

dB

射频驱动器带宽S21@3dB





20

26

GHz

偏压控制器参数

自动反馈式偏压控制器



抖动方式

抖动信号频率



400

1000

1400

Hz

抖动信号振幅



10

50

1000

mV

预置工作点



最低点

CS-SSB光输出信号

边带抑制比@1550 nm



20

22

-

dB

输出光功率1*





-14



dBm

接口

光纤连接器接口



标准熊猫型保偏光纤 FC/APC

输入射频信号接口



SMA50Ω)

其他参数

工作温度



15

-

35

ºC

储藏温度



40

-

75

ºC

电源供电



110

220

240

V

50

-

60

Hz

设备机箱尺寸



标准1U机箱(含驱动) 或模块(不含驱动)

1* 测试条件:激光器波长1550.12nm, 输入功率:10dBm,RF功率13dBm,频率10GHz。


测试结果

12GH测试结果




16GHz测试结果


(激光器波长:1550.23nm, 微波信号频率:12GHz、16GHz@14dBm,载波抑制比:>24dB)

图2 12GH和16GHz 测试结果




结构尺寸(mm)


单边带模块尺寸图

3 单边带模块尺寸图(不含RF驱动)


订购信息



KG

ModBOX-SSB

XX

XXXX

XX

XX

X



调制器类型:

ModBOX---调制仪

SSB--- 单边带

工作波长:

15---1550nm



工作带宽:

0812---8-12GHz

1218---12-18GHz

输入输出光纤:

PP---PM/PM

接头:

FA---FC/APC

FP---FC/PC

SP---用户指定

放大器选项
---RF驱动

A---RF驱动



                     *如有特殊要求请联系我公司销售人员
