捕捉光迹，感知极速时代——解锁KG-PT系列高速光电探测器应用新可能
2026-01-13 14:12:29 | 新闻中心 浏览量：44
捕捉光迹，感知极速时代——解锁KG-PT系列高速光电探测器应用新可能
光，快到看不见，却决定着未来通信的脉搏......在光信号纵横驰骋的千兆世界，每一纳秒的延迟，都可能意味着关键数据的遗失。高速光脉冲探测、43Gbit/s通信系统、微波光子链路……这些前沿领域始终在追问：是否存在一种兼具极高灵敏度与极快响应的光电探测器方案？
今天，KG-PT系列高速带放大光电探测器模块，给出了清晰而坚定的答案。
我们深度融合高速PIN探测器与精密TIA放大芯片，打造出从输入到输出的完整信号优化链路。单模光纤耦合确保信号纯净输入，K连接器实现稳定高效输出，而高达40GHz的带宽与小于10ps的响应时间，让光信号跃动轨迹无所遁形。无论是1200~1650nm光谱范围的广泛捕捉，还是高增益、高灵敏度与增益平坦性的兼顾，KG-PT系列始终致力于在速度与精度之间，取得优雅平衡。
面对ROF微波链路系统的严苛要求，或是布里渊传感中的微弱信号挑战，它更可支持定制化差分输出，以灵活姿态嵌入您的高端系统架构。KG-PT系列高速带放大光电探测器模块，它为工程师们提供了一种更高效、更可靠的解决方案，让他们在面对复杂的光信号探测任务时，能够更加从容自信。这不仅是一个模块，更是面向未来光技术应用的性能基石——在这里，光迹被精准捕捉，速度由我们共同定义。
KG-PT系列高速带放大光探测模块
产品描述
KG-PT系列高速带放大光探测模块集成高速PIN探测器和TIA放大芯片，单模光纤耦合输入，K连接器输出，具有高增益、高灵敏度、交流耦合输出、增益平坦等特点, 可定制差分输出，主要应用于高速光纤传输系统、ROF以及光纤传感系统等领域。
产品特点
-
光谱范围：1200~1650nm
-
带宽：10GHz、20GHz、40GHz
-
响应时间：小于10ps
应用领域
-
高速光脉冲探测
-
43Gbit/s光纤通信系统
-
微波链路
-
布里渊光纤传感系统
产品型号
|
型号 参数 |
KG-PT-10G |
KG-PT-20G |
KG-PT-40G |
|
-3dB带宽 |
8GHz |
20GHz |
31GHz |
|
上升时间 |
35ps |
20ps |
8ps |
|
增益 |
1000V/W |
1800V/W |
1800V/W |
性能参数
|
KG-PT-10G |
|||||||
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
测试条件 |
|
|
响应波长 |
l |
nm |
1280 |
|
1580 |
|
|
|
高频截止频率 |
fhigh |
GHz |
|
8 |
|
|
|
|
低频截止频率 |
flow |
KHz |
|
30 |
|
|
|
|
暗电流 |
Id |
nA |
|
|
10 |
25ºC |
|
|
响应度 |
R |
A/W |
0.7 |
0.8 |
|
l=1550nm |
|
|
跨阻 |
Zt |
W |
- |
1000 |
- |
单端信号, p-p, f=100MHz |
|
|
最大输出摆幅 |
Voutpp |
mVp-p |
- |
330 |
- |
|
|
|
输出阻抗 |
Ro |
W |
- |
50 |
- |
单端信号 |
|
|
光回损 |
ORL |
dB |
27 |
|
|
|
|
|
饱和光功率 |
Ps |
dBm |
0 |
1 |
- |
|
PRBS 231-1, BER=10-10 |
|
灵敏度 |
S |
dBm |
|
-18 |
-15 |
|
|
|
响应度 |
R |
A/W |
0.8 |
0.9 |
|
|
|
|
KG-PT-20G |
|||||||
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
测试条件 |
|
|
响应波长 |
l |
nm |
1200 |
|
1650 |
|
|
|
-3dB带宽 |
BW |
GHz |
15 |
16 |
|
|
|
|
暗电流 |
Id |
nA |
|
10 |
1000 |
25ºC |
|
|
响应度 |
R |
A/W |
0.40 |
- |
0.60 |
l=1310nm |
|
|
响应度 |
R |
A/W |
0.55 |
- |
0.65 |
l=1550nm |
|
|
偏振相关损耗 |
PDL |
dB |
|
0.1 |
0.2 |
1550nm |
|
|
光回损 |
ORL |
dB |
|
-30 |
-27 |
DC – 20GHz |
|
|
灵敏度 |
Plow |
dBm |
-25 |
|
|
@1550nm 25M |
|
|
增益 |
G |
V/W |
1800 |
2000 |
- |
|
|
|
电回损 |
S22 |
dB |
|
-17 |
-10 |
0.5 - 15GHz |
|
|
饱和光功率 |
Poverl |
dBm |
-7 |
-4 |
|
|
|
|
KG-PT-40G |
|||||||
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
测试条件 |
|
|
响应波长 |
l |
nm |
1200 |
|
1650 |
|
|
|
-3dB带宽 |
BW |
GHz |
28 |
31 |
|
|
|
|
暗电流 |
Id |
nA |
|
10 |
1000 |
25ºC |
|
|
响应度 |
R |
A/W |
0.40 |
- |
0.60 |
l=1310nm |
|
|
响应度 |
R |
A/W |
0.55 |
- |
0.65 |
l=1550nm |
|
|
偏振相关损耗 |
PDL |
dB |
|
0.1 |
0.2 |
|
|
|
光回损 |
ORL |
dB |
|
-30 |
-27 |
DC – 20GHz |
|
|
灵敏度 |
Plow |
dBm |
-25 |
|
|
@1550nm 25M |
|
|
增益 |
G |
V/W |
1800 |
2000 |
- |
|
|
|
电回损 |
S22 |
dB |
|
-17 |
-10 |
0.5 - 15GHz |
|
|
饱和光功率 |
Poverl |
dBm |
-7 |
-4 |
|
|
|
通用参数
|
参数 |
数值 |
|
工作电压 |
DC 12V |
|
输入接头 |
FC/PC、FC/APC |
|
输出接头 |
SMA(f) \ K(f) \ V(f) |
|
输出阻抗 |
50Ω |
|
输出耦合方式 |
AC耦合 |
|
外形尺寸 （mm） |
103.4 × 101.4× 91 |
极限条件
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
|
输入平均光功率 |
Pin |
dBm |
|
|
0 |
|
工作电压 |
Vop |
V |
|
+12 |
|
|
工作温度 |
Top |
ºC |
0 |
|
70 |
|
储存温度 |
Tst |
ºC |
-40 |
|
85 |
|
湿度 |
RH |
% |
5 |
|
90 |

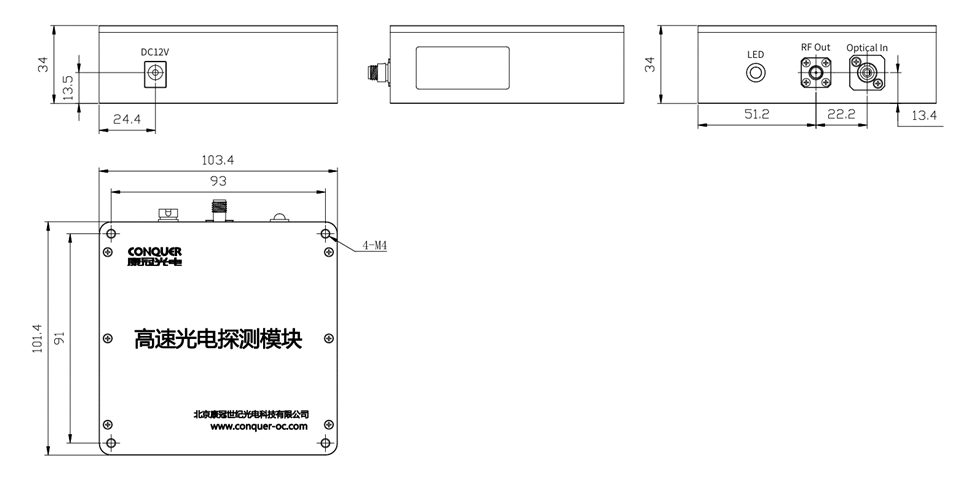

封装尺寸
订货信息
|
KG |
PT |
XX |
X |
XX |
XX |
|
|
光探测模块 Photoreceiver With TIA
|
工作带宽： 10G---10GHz 20G---20GHz 40G---40GHz |
工作波长： A---1200~1650nm
|
光纤类型： SM----单模光纤
|
接头类型： FC----光纤耦合
|
*10G\20GHz可定制多模光纤耦合。
