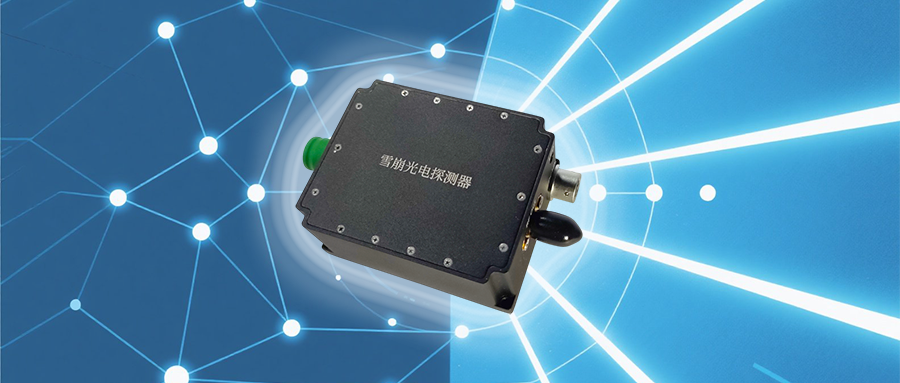

10M-1GHz雪崩光电探测模块 | KG-APR系列
10M-1GHz雪崩光电探测模块 | KG-APR系列 含附件
KG-APR系列雪崩光电探测模块集成了高速响应的雪崩光电二极管(APD)、低噪声放大器及高压供电模块,光纤或自由空间耦合,SMA连接器输出,具有高增益、高灵敏度、增益平坦等特点,主要应用于微弱光信号接收、光纤传感系统、空间光通信等领域。
附件下载

雪崩光电探测器Avalanche Photodiode, APD



在现代光电子学的世界中,光信号的检测与处理技术正以前所未有的速度发展。作为光电转换的核心器件,雪崩光电探测器(Avalanche Photodiode, APD)凭借其卓越的灵敏度和快速响应能力,在高速通信、精密传感、空间光通信等领域发挥着不可替代的作用。而康冠光电推出的KG-APR系列雪崩光电探测模块,正是这一领域的杰出应用,它将高性能雪崩光电二极管、低噪声放大器与高压供电模块集成于一体,为微弱光信号的精确探测提供了强有力的技术支持。


01 工作原理

雪崩光电探测器的工作原理基于光电效应与雪崩倍增效应的完美结合。当光子被半导体材料吸收时,会产生电子-空穴对。在强电场的作用下,这些光生载流子获得足够能量,与晶格发生碰撞,从而产生更多的电子-空穴对,形成类似雪崩的链式反应。这一过程使得APD具有极高的内部增益,能够将极其微弱的光信号转换为可用的电信号,为光纤通信、激光雷达、光谱分析等应用提供了理想的光探测解决方案。


02 高增益与高灵敏度

康冠光电KG-APR 系列集成了高速响应的雪崩光电二极管(APD),APD 独特的雪崩倍增效应使其能够对微弱光信号进行显著放大,从而实现高增益。这意味着即使是极其微弱的光信号,也能被有效地探测和处理。例如在远距离光纤通信或微弱光信号检测的应用场景中,高增益和高灵敏度特性确保了信号的准确获取,大大提高了系统的探测能力和可靠性。


03 增益平坦

该系列模块在较宽的频率范围内保持增益平坦,这对于准确还原输入光信号的幅度和波形至关重要。在光纤传感系统中,不同频率的光信号可能携带不同的信息,增益平坦特性保证了各种频率成分的信号都能得到均匀放大,避免了信号失真,使得测量结果更加准确可靠。


04 高速响应

模块具备高速响应能力,能够快速捕捉光信号的变化。在一些对时间分辨率要求极高的应用中,如激光脉冲探测、高速光纤传输系统等,高速响应特性使得模块能够准确记录光信号的瞬间变化,为后续的数据处理和分析提供精确的数据支持。


05 灵活的耦合方式

支持光纤或自由空间耦合,用户可以根据实际应用场景和需求选择合适的耦合方式。光纤耦合方式适用于长距离、稳定信号传输的场景,而自由空间耦合则在一些特殊环境或需要灵活安装的情况下具有优势,如空间光通信、短距离光信号传输等。


06 集成度高

除了 APD,还集成了低噪声放大器及高压供电模块。这种高度集成的设计大大简化了系统的搭建过程,减少了外部元件的使用数量,降低了系统的复杂性和成本,同时也提高了系统的稳定性和可靠性。


KG-APR系列雪崩光电探测模块以其出色的性能,在光纤传感系统中发挥着关键作用,为众多领域的应用提供了可靠的技术支持。现在可以联系我们销售人员,咨询或试用体验微弱光探测技术吧!





10M-1GHz雪崩光电探测模块 | KG-APR系列


KG-APR系列雪崩光电探测模块集成了高速响应的雪崩光电二极管(APD)、低噪声放大器及高压供电模块光纤或自由空间耦合,SMA连接器输出,具有高增益、高灵敏度、增益平坦等特点,主要应用于微弱光信号接收、光纤传感系统、空间光通信等领域。


产品特点

光谱范围:400-10001000-1650nm

3dB带宽: 最高可至1GHz

l 低噪声

l 高增益


应用领域

弱光探测

光纤传感系统

空间光通信


产品型号


型号

参数

KG-APR-10M

KG-APR-100M

KG-APR-200M

KG-APR-500M

KG-APR-1G

响应频率

DC-10MHz

DC-100MHz

DC-200MHz

DC-500MHz

100KHz-1GHz

上升时间

35ns

3.5ns

1.7ns

0.7ns

0.35ns

增益

10×106 V/W

10×106 V/W

18×104 V/W

12×104 V/W

1×104 V/W



性参参数

型号

响应波长

3dB

带宽

光敏面

增益*

V/W

灵敏度

饱和

光功率

最大

输出电压

APR-10M-A

950-1700nm

DC-10MHz

50µm

180×103

-46dBm

-16dBm

3.7V

APR-10M-B

400-1000nm

200µm

900×103

-44dBm

-16dBm

3.7V

APR-100M-A

950-1700nm

DC-100MHz

50µm

12×103

-40dBm

-3dBm

2.8V

APR-100M-B

400-1000nm

200µm

40×103

-42dBm

-3dBm

2.8V

APR-200M-A

1000-1650nm

DC-200MHz

50µm

180×103

-46dBm

-16dBm

3.7V

APR-200M-B

400-1000nm

500µm

900×103

-44dBm

-16dBm

3.7V

APR-500M-A

1000-1650nm

DC-500MHz

50µm

12×103

-40dBm

-3dBm

2.8V

APR-500M-B

400-1000nm

200µm

40×103

-42dBm

-3dBm

2.8V

APR-1G-A

1000-1650nm

50K-1GHz

50µm

14×103

-40dBm

-6dBm

2Vpp

APR-1G-B

400-1000nm

200µm

40×103

-40dBm

-6dBm

2Vpp


通用参数


参数

数值

工作电压

DC ±15V

工作电流

200mA

输入接头

FC

输出接头

SMA(f)

输出阻抗

50Ω

输出耦合方式

DC AC

外形尺寸 mm)

76.0 × 74.0 × 45.0   91.0 × 87.0× 53.5


极限条件


参数

符号

单位

最小值

典型值

最大值

输入光功率

Pin

mW





10

工作电压

Vop

V

±13.5

±15

±16.5

工作温度

Top

ºC

-10



60

储存温度

Tst

ºC

-40



85

湿度

RH

%

5



90



光谱响应曲线

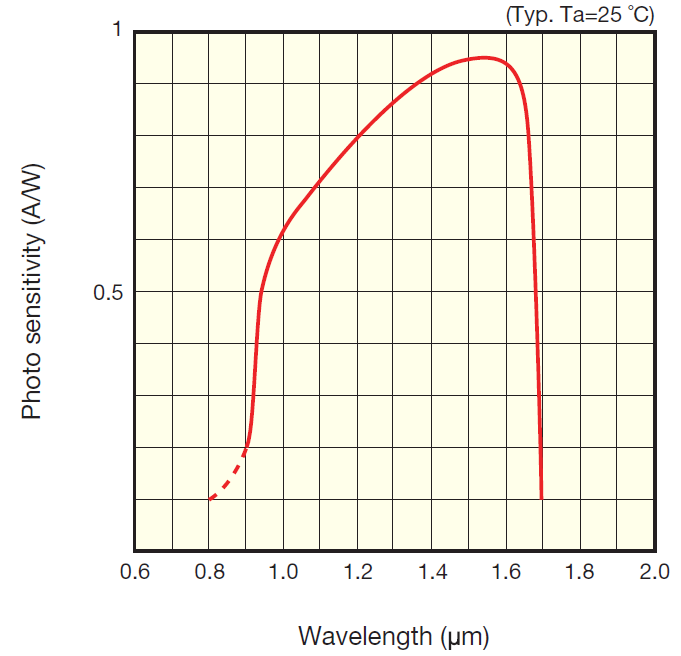

雪崩光电探测器光谱响应曲线 (A型)


光谱响应曲线 A型)

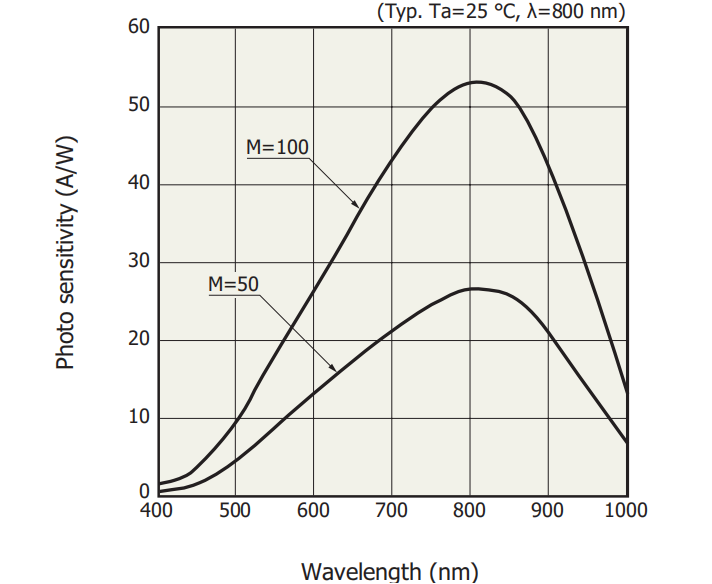

雪崩光电探测器光谱响应曲线 (B型)


光谱响应曲线 B型)



封装尺寸(mm)

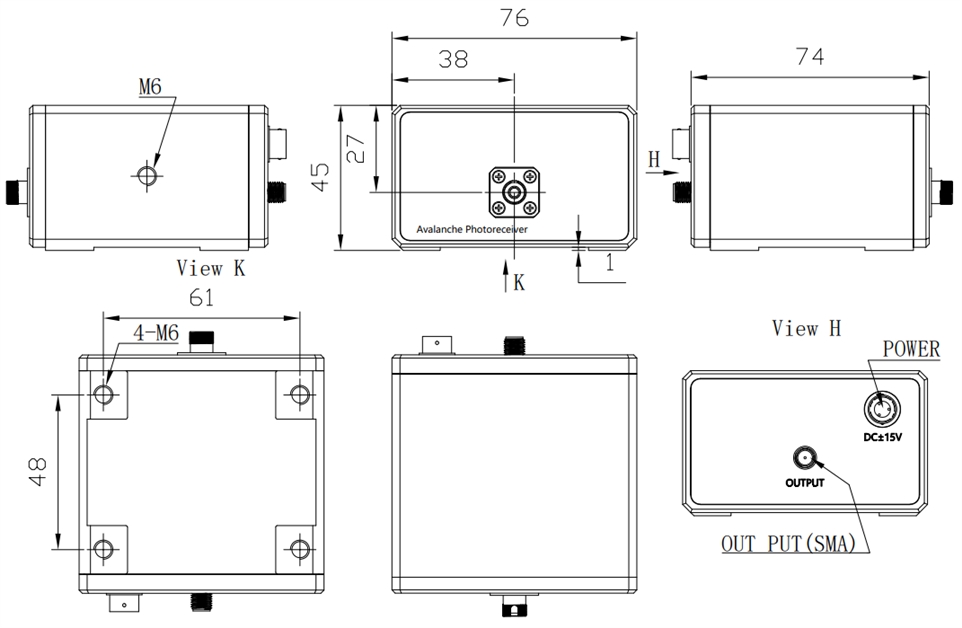

APR-200M-A and APR-500M-A


For APR-200M-A and APR-500M-A

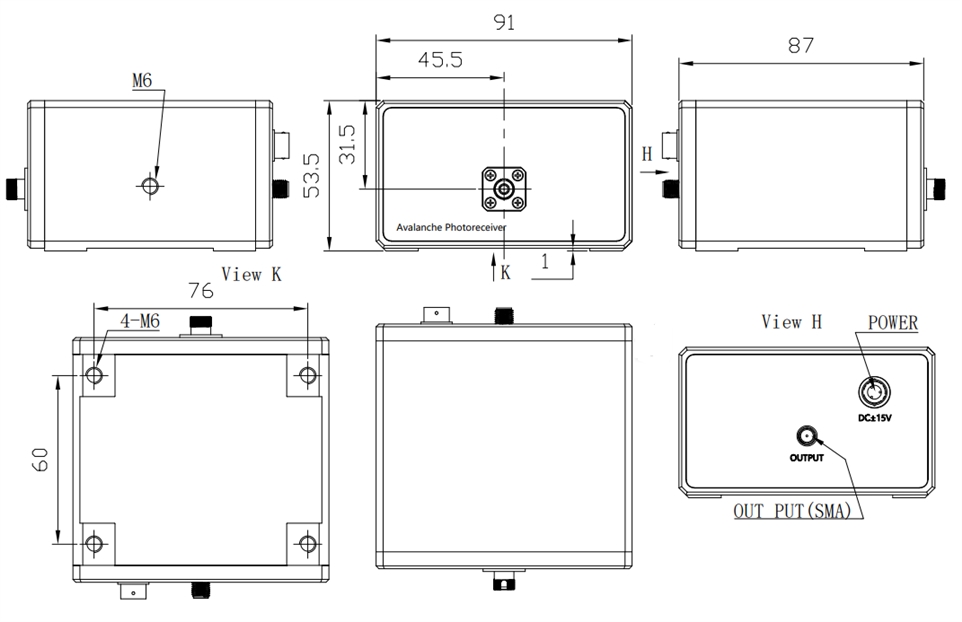

APR-xx-B and APR-1G-A


For APR-xx-B and APR-1G-A



订货信息



KG

BPR

XX

X

XX

XX



雪崩光探测模块

Avalanche

Photoreceiver



-3dB带宽

10M---10MHz

100M---100MHz

200M---200MHz

500M---500MHz

1G---1GHz

工作波长:

A---1000~1650nm

B---400~1000nm

输入类型:

FC----光纤耦合

FS----Free space

耦合类型:

---默认500M 及以下带宽为DC耦合,1G及以上带宽为AC耦合

                            如有特殊需求,请联系我们销售人员
