（技术分享）光纤解决方案（下）
2019-10-09 10:02:46 | 新闻中心 浏览量：2735
（技术分享）光纤解决方案下
BOCDA-受激布里渊散射解决方案
BOCDA 技术采用频率调制的连续泵浦光和探测光并求两者相关函数，是一种可大大提高分布式光纤传感系统空间分辨率的技术方案，其实验系统的空间分辨率理论上可达到毫米量级。

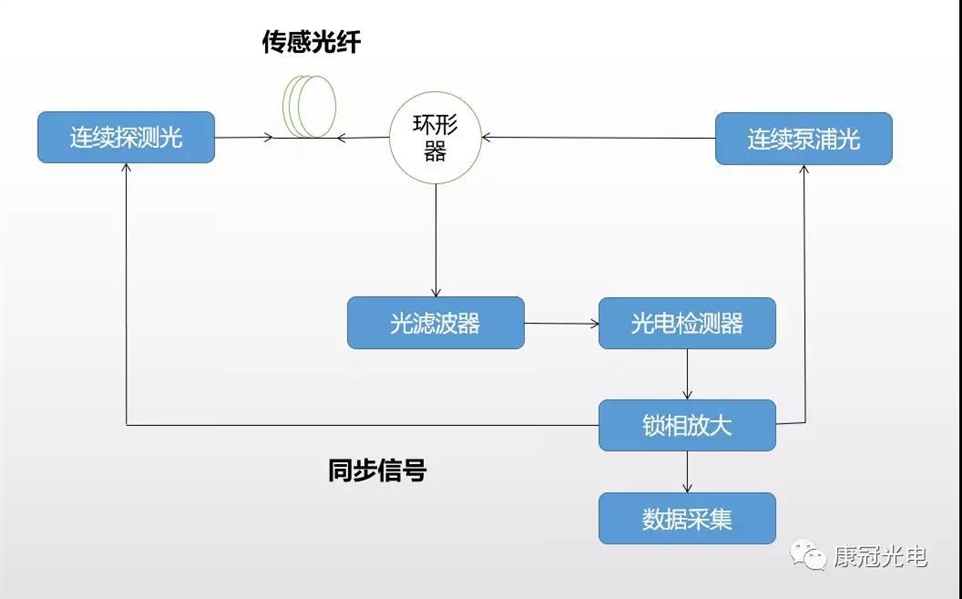

传感光纤两端分别入射连续探测光和连续泵浦光，这两束同步调制光在一个正弦波上产生一个相关的周期峰，并在光电探测器上接收锁相放大器的同步信号。探测光与泵浦光发生受激布里渊散射后依次经过环行器、光滤波器和光电检测器，然后由锁相放大器检测周期峰的相关度来确定光纤上发生布里渊散射的位置，从而实现分布式测量。
|
相关产品 |
型号及描述 |
|
窄线宽激光器 |
康冠KG- NLS系列激光器、RIO光纤激光器、NKT光纤激光器 |
|
电光强度调制器 |
康冠KG-AM系列调制器，最高20GHz带宽，高消光比至40dB |
|
锁相放大器 |
Signal Recovery 7270; Scientific Instruments SR810$sr830 |
|
光滤波器 |
EXFO XTM-50 |
|
高灵敏度探测器 |
康冠KG-APR, KG-PR系列，低噪声高增益 |
|
平衡光探测器 |
康冠KG-BPR系列，共模抑制比高，噪声低 |
|
高速光电探测器 |
KG-PD-20/40系列 |
BOCDR-受激布里渊散射解决方案
BOTDR作为单端通路系统相对于双终端通路系统更加有利，但是不能同时满足高精度和高空间分辨率的测量
耦合器将光源分为两路，一路为参考光，被用作本振光，经延时后在平衡光电检测器上相加取其自相关；另一路为泵浦光，经环行器送入传感光纤， 经传感光纤散射的斯托克斯光被送入平衡光电检测器， 两路信号经平衡光电检测器之后被送入频谱分析仪。
|
相关产品 |
型号及描述 |
|
窄线宽激光器 |
康冠KG- NLS系列激光器、RIO光纤激光器、NKT光纤激光器 |
|
电光强度调制器 |
康冠KG-AM系列调制器，最高20GHz带宽，高消光比至40dB |
|
泵浦光源 |
康冠980泵浦激光器 |
|
光延时线 |
KG-MDL系列，300ps,600ps,1100ps高精度光延时线 |
|
平衡光探测器 |
康冠KG-BPR系列，共模抑制比高，噪声低 |
|
频谱分析仪 |
Tektronix、Rohde&Schwarz |
Φ-OTDR-瑞利散射解决方案
在OTDR系统中，如果光源的线宽足够窄，相干度很高，那么从光纤的不同部分返回的散射光会发生干涉。利用这种散射光的相干性设计出的相位敏感型光时域反射系统，可以探测出传统OTDR系统无法察觉的弱信号的干扰。
|
相关产品 |
型号及描述 |
|
窄线宽激光器 |
康冠KG- NLS系列激光器、RIO光纤激光器、NKT光纤激光器 |
|
电光强度调制器 |
康冠KG-AM系列调制器，最高20GHz带宽，高消光比至40dB |
