2-18G 射频光纤延时传输链方案报告

1.概述

       2-18G射频光延时传输链路是一款高性能的电光——光电转换产品，实现2-18频段射频信号的光纤传输，通过光纤长度的控制可以实现信号延时。

该光电转换产品采用了KG-DML系列高宽带直调激光器模块作为光发射模块，其采用高I-P转换斜率的基于DFB原理的半导体激光器，使用了7针脚的BTF标准封装工艺，集成了监测探测器和温度控制器（TEC），通过外部驱动电路，保障了激光器在-40℃~+60℃全温范围内的光功率、链路增益和中心波长的稳定性。

通过精确控制光纤长度，实现恒定延时。

2.功能需求



1.     工作频率：2-18G

2.     固定延时：2us;

3.     射频信号输入动态范围： 0dBm~10dBm；

4.     链路增益：＞-30dB；

5.     带内平坦度: ≤±2.7dB；

6.     驻波比： ＜2；

7.     输入/输出阻抗：50欧姆；

8.     RF连接器： SMA-F；

9.     收发一体封装 ；

3.设计依据

3.1 基本功能要求及构成

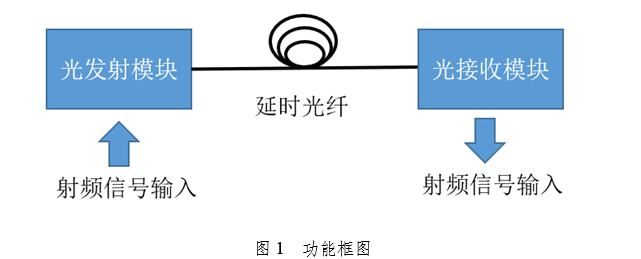

射频信号电——光（延时）——电转换基本功能框图如图1所示。

   光发射模块完成将接收2-18GHz射频信号经过射频驱动电路调制到发射激光器上，经过延时光纤实现固定延时后，传输至光接收模块，光接收模块完成光-电转换，并输出射频信号。

3.2 光发射模块

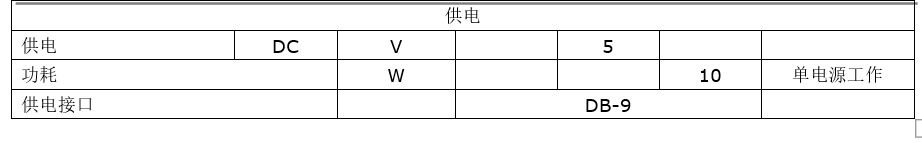

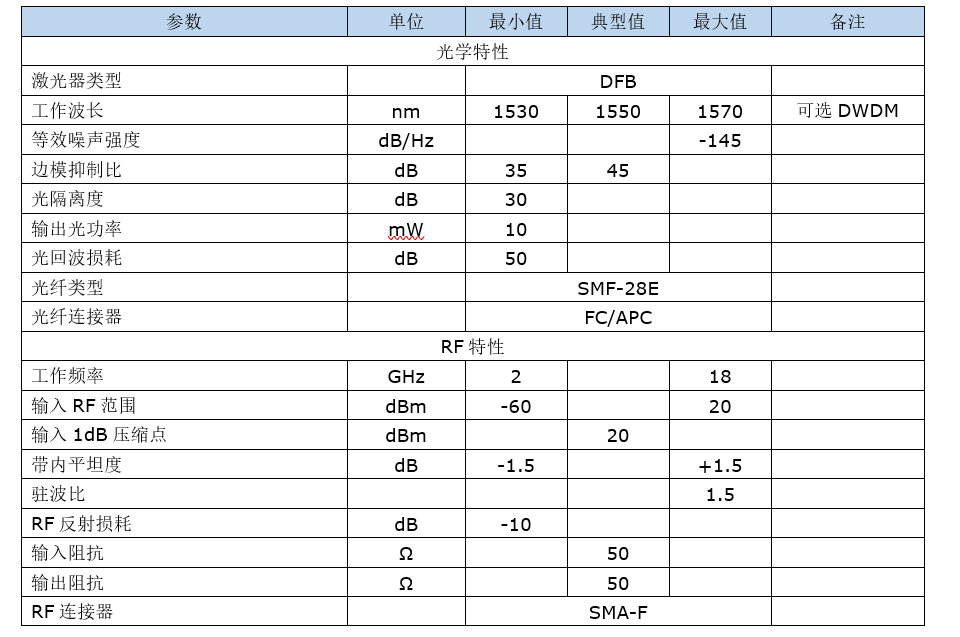

康冠KG-DML-15-18G系列模拟宽带直调光发射模块，采用高线性的微波直调式 DFB 激光器 (DML)，全透明工作方式，不带RF驱动放大器，并且集成了自动功率控制（APC ）和自动温度控制（ATC ）电路，保证了激光器能长距离、高带宽、响应平坦地传输高达18GHz的微波RF信号，为各种模拟宽带微波应用提供了性能卓越的线性光纤通信。具体参数如下表所示：

3.2 光接收模块

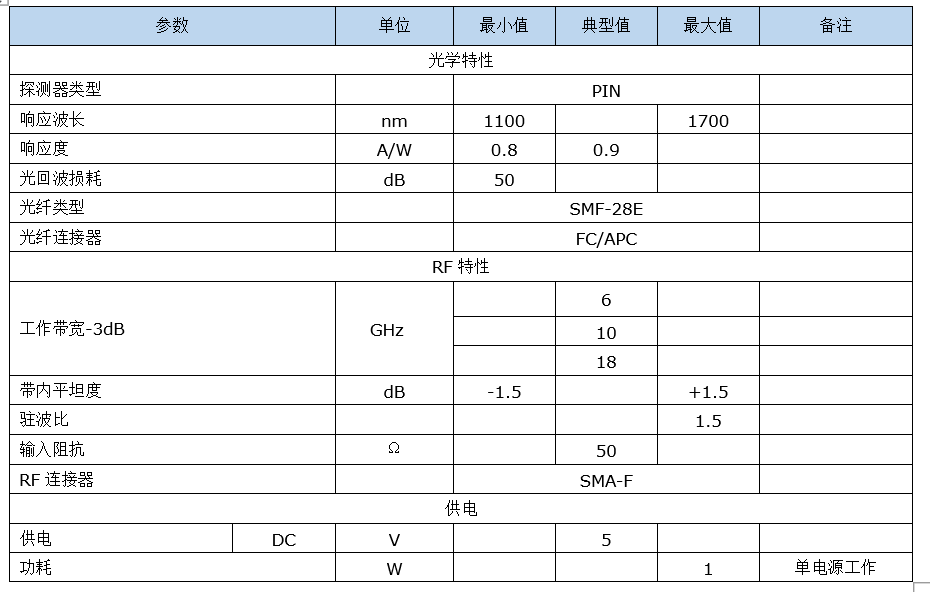

     康冠KG-PD-20G系列模拟宽带光接收模块，采用高线性的PIN探测器，全透明工作方式，不带RF驱动放大器，能长距离、高带宽、响应平坦地传输高达20GHz的微波RF信号，为各种模拟宽带微波应用提供了性能卓越的线性光纤通信。具体参数如下表所示：

3.3 光纤延时

根据项目需求，可选用400m 标准SMF-28光纤实现2us延时，通过单模光纤熔接机精确控制光纤长度，延时精度可可以控制在5ns以内。

3.4生产过程控制

由于模块包含DFB半导体激光器，因此调试过程保证实验环境满足750V静电等级要求，操作人员必需穿戴防静电工作服，并佩戴防静电护腕。

3.5 包装

密封保存，包装含有防静电标识。

3.6 运输

产品在运输时，必须放在专用包装盒内。

在运输过程中，应小心轻放，不得剧烈振动。

在不受雨雪和烈日的直接影响下，适用于公路、铁路、水路和空中运输。

3.7 贮存

产品使用、存放时应注意防止磕碰造成损坏电连接器和表面损伤。

产品面板每个电连接器均有专用的连接器保护罩。

储存环境：环境温度为0℃～35℃；相对湿度不大于60％；无酸碱和其它腐蚀气体，无强烈机械振动和冲击，无强磁场。

4.设计验证项目、方法

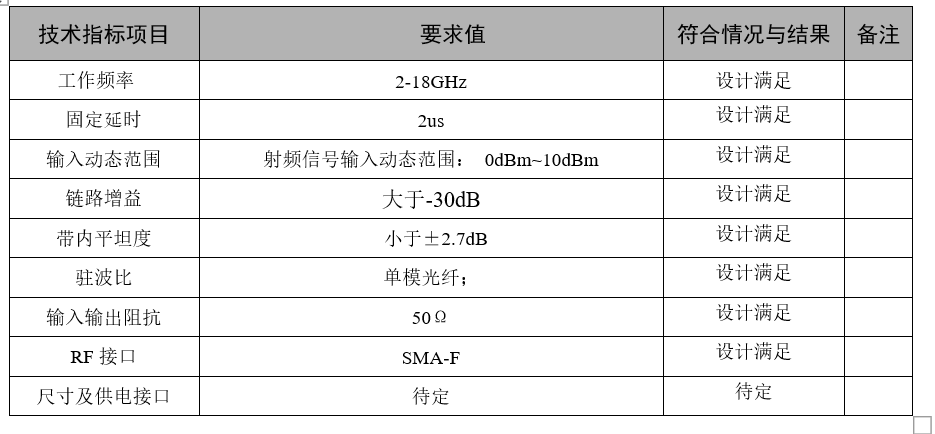

4.1 设计性能符合矩阵

4.2 不符合项说明

一项待定。

5.结论

     本方案根据我们多年产品经验，针对客户要求设计，方案具有可行性。
