SOA半导体光放大器的工作原理

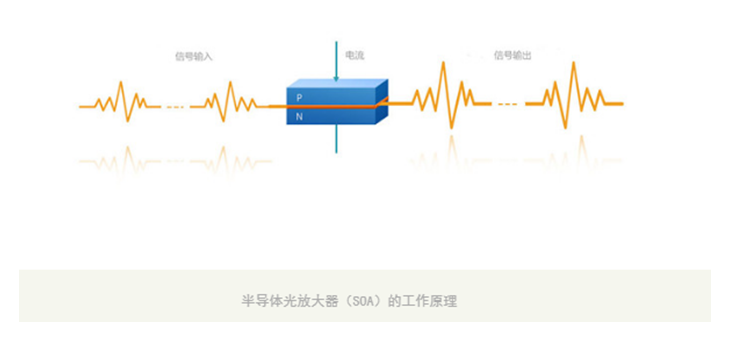

SOA的工作原理及其特性

     半导体光放大器(SOA)是由有源区与无源区构成,有源区为增益区。当光信号通过有源区域时,它会导致这些电子以光子的形式失去能量并回到基态。受激励的光子具有与光信号相同的波长,从而放大光信号。


   SOA的工作原理是由驱动电路是将半导体载流子转化为反转粒子,使得注入光幅度增大,并保持注入种子光的偏振、线宽、频率等基本物理特性。随着工作电流的增加,输出功率成一定的函数增长关系。

     半导体光放大器(SOA)具有开关特性、光功率放大特性。

SOA光放大器在光纤传感中的应用


1、SOA光放大器应用在BOTDR系统

    随着光纤传感及信息处理等科学技术的快速发展,BOTDR 技术也得到了长足的发展并日益成熟,现已广泛应用于各个行业。在电力行业中,用于输电线缆的温度应变检测; 在石油行业中,用于油气输送管道的故障检测.

2、布里渊光时域反射(BOTDR)的工作原理

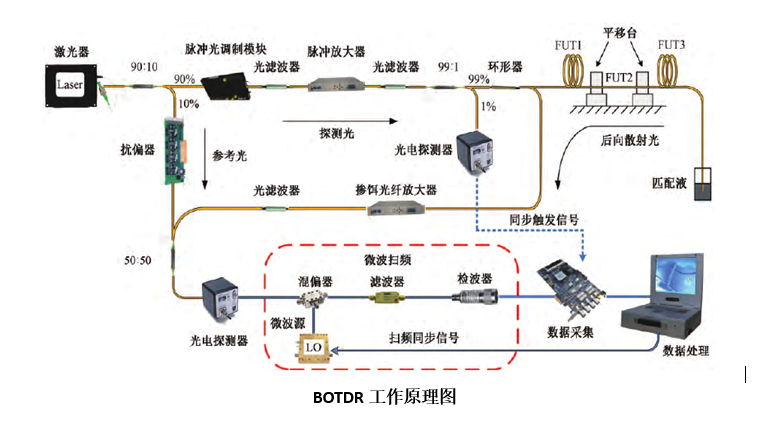

    上图是BOTDR的工作原理图,图中的脉冲光调制模块采用SOA光放大器调制高消光比脉冲信号,来提升整个BOTDR系统的测量精度和传感距离。

3、SOA 半导体光放大器与传统的EOM、AOM比较

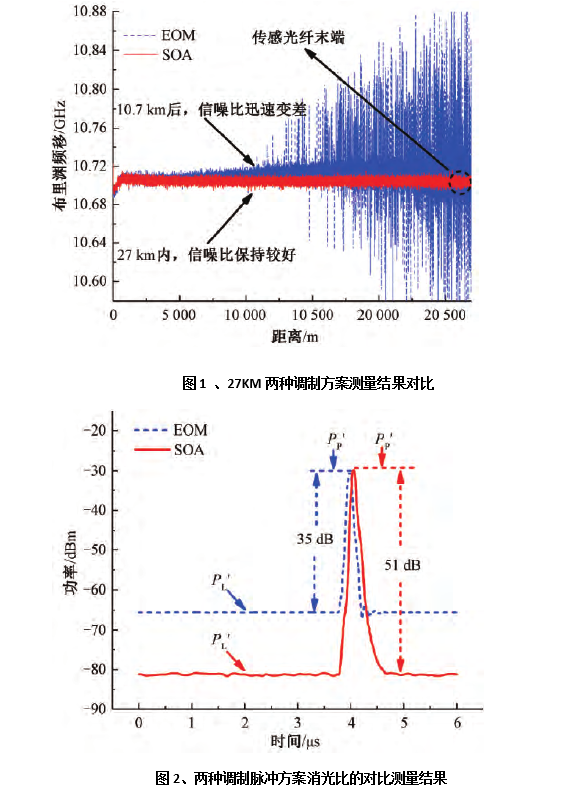

      SOA半导体放大器具有开光特性,用来调制脉冲信号。优点:消光比高,稳定,测量距离远。EOM调制的脉冲信号消光比低,AOM虽然调制脉冲信号的消光比高,但是脉宽受限,影响空间分辨率。如

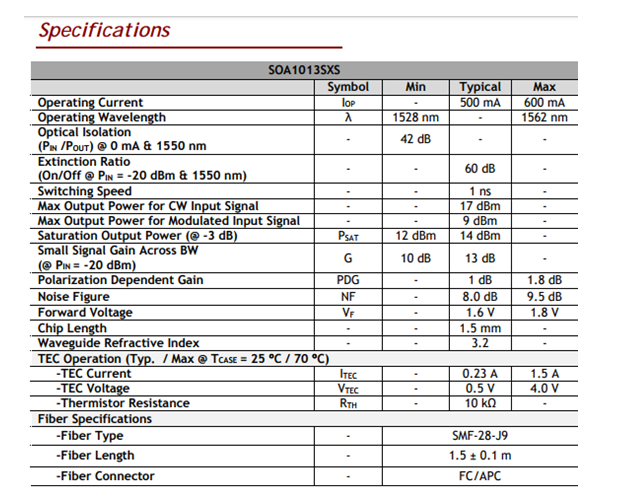

光纤传感系统对SOA的指标要求
