调试效率革命？这款高性价比延时脉冲信号发生器太懂工程师！
2025-11-19 10:26:51 | 技术支持 浏览量：51
调试效率革命？这款高性价比延时脉冲信号发生器太懂工程师！
在电路调试的方寸之间，一款趁手的信号发生器往往是效率的关键。你是否也曾为设备笨重难集成烦恼，或是被繁琐的驱动安装消磨耐心？现在，DPG延时脉冲信号发生器的到来，正悄悄改写这种局面。
作为高性价比阵营的实力选手，DPG延时脉冲信号发生器从不靠噱头取胜。它将完备功能与优异参数装进小巧体积，既能轻松嵌入大型系统承担核心信号任务，独立使用时也足够轻便灵活。对工程师而言，最贴心的莫过于它的“极简连接”设计——单个USB接口就能同时搞定供电与通讯，无需额外搭配电源和数据线。
更惊喜的是兼容性优势，只要你的电脑是WIN10及以上系统，插上就能直接使用，省去了反复安装驱动的麻烦。从实验室研发到现场调试，DPG用“即插即用”的便捷和稳定性能，为每一位工程师省去后顾之忧。这样懂需求的信号发生器，值得你深入了解。
延时脉冲信号发生器
延时脉冲信号发生器是一款高性价比延时脉冲信号发器，具有完备的功能与优异的参数，小型化易于集成到大型系统中。独立使用时同样轻便易用，单个USB接口可同时实现供电与通讯，WIN10及以上系无需额外安装驱动，即插即用。
l 四通道同步输出：各通道延时与脉宽均可独立编程。最小步长、分辨率：200ps；最小脉宽：600ps；动态范围：600ps~1.6ms；输出电压摆幅：2.5V(50Ω)
l 边沿速度 <200ps。
l 支持突发模式，突发次数与频率可编程。
l 通道间抖动小于100ps。
l 支持内外触发模式，触发频率范围：1Hz~19MHz，内触发步长：1Hz。
l 4.5V~15V宽工作电压范围，支持单USB接口供电及数据交换。
l 可选LVDS、CML无源转换器，将单端信号转换为LVDS或CML差分信号驱动逻辑电路、激光器。
l 3组通信接口可同时工作：
1.UARTA_TTL与RS422或RS485任选其一。
2.UARTB_TTL。
3.USB（WIN10以上系统免驱动）
l 掉电数据自动保存。
l 可选配堆叠式控制面板脱机工作。

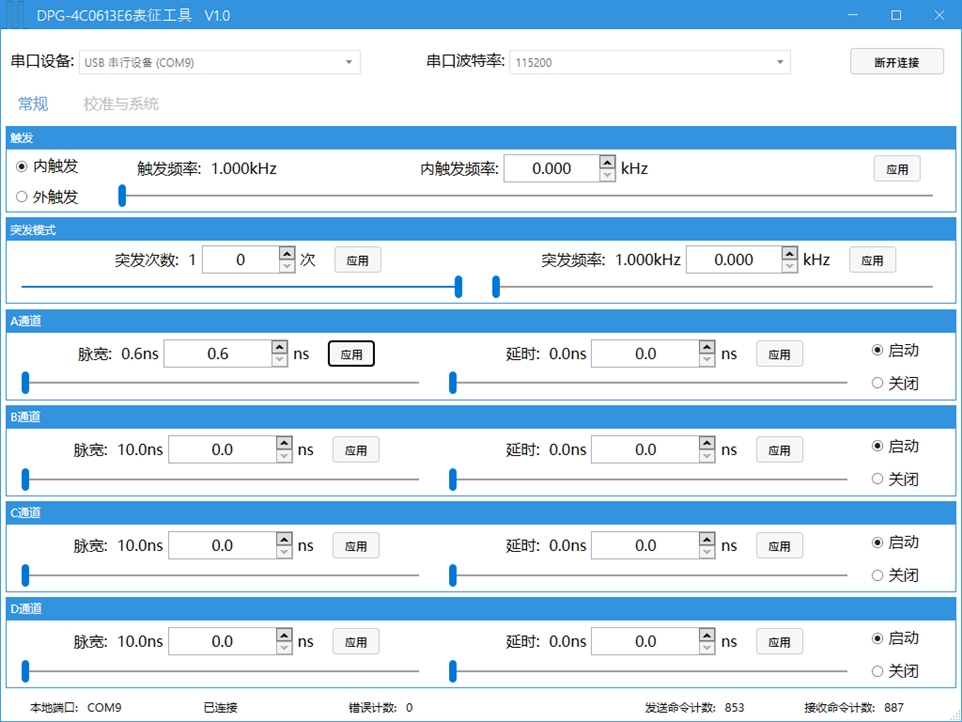

l 提供功能完备的上位机软件与通信协议。
1.OTDR、TDR、调制器驱动、激光模块驱动。
2.窄脉冲延时信号发生器。
3.时序信号发生器。

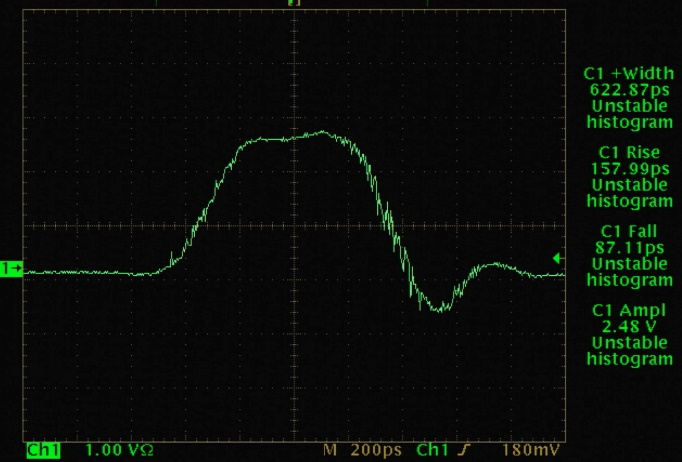

单通道600ps脉宽波形

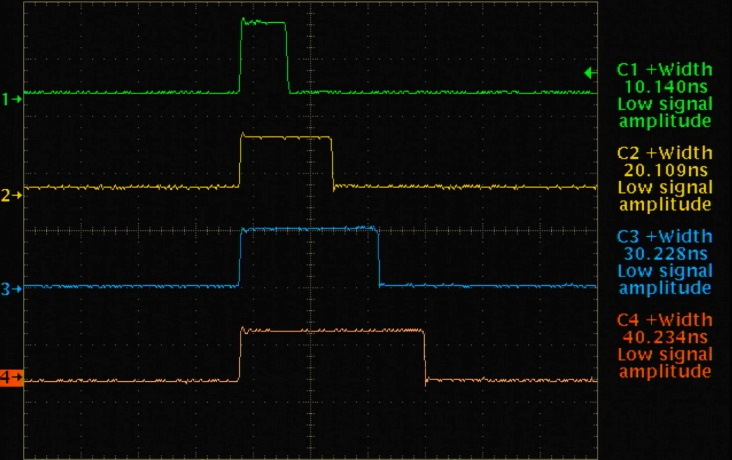

4通道不同脉宽波形

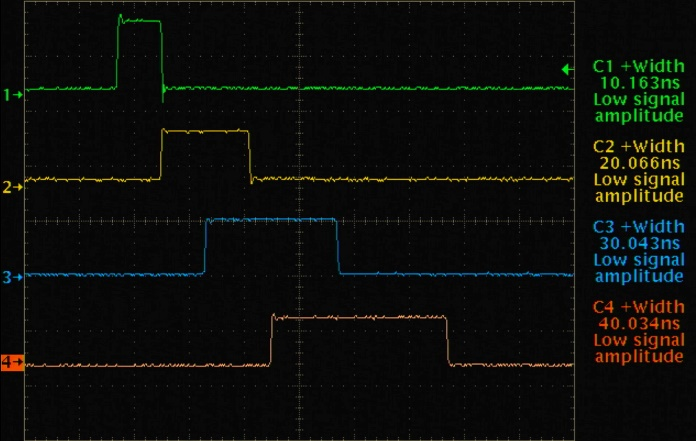

4通道不同脉宽、不同延时波形

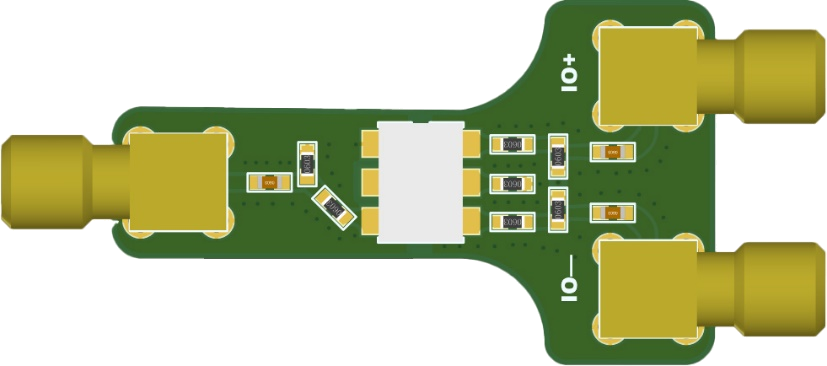

LVDS、CML差分输出

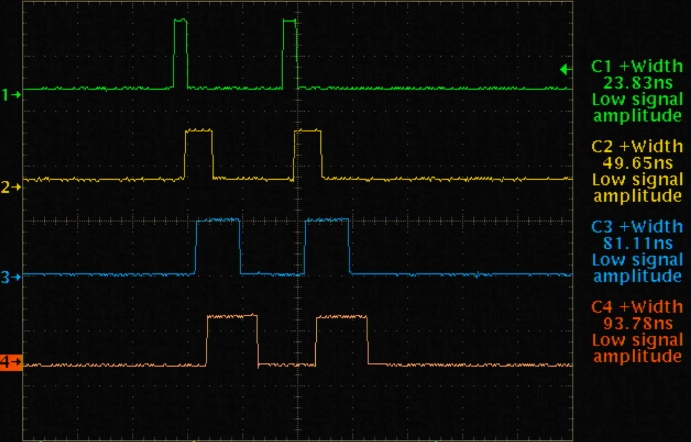

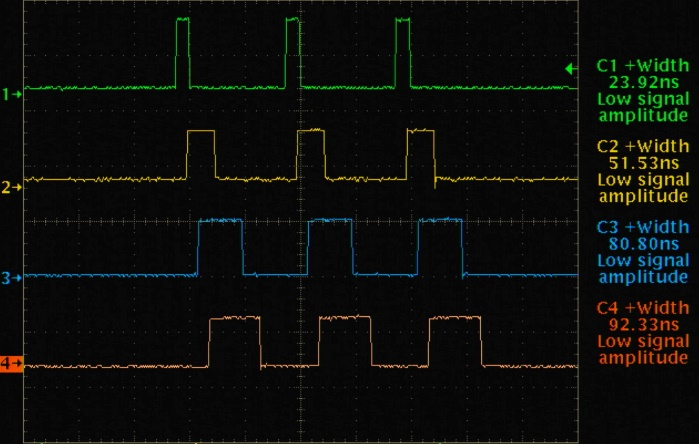

4通道突发模式不同脉宽与延时波形
*如有特殊需求可联系我们销售人员。
产品特点
应用领域
实测波形

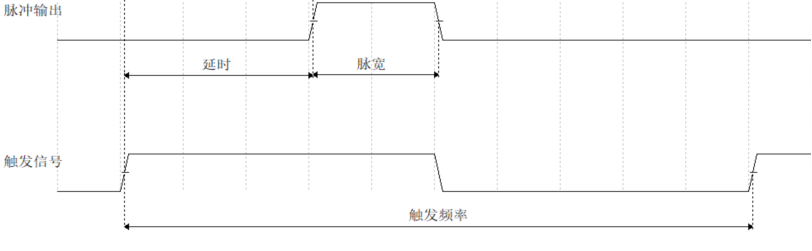

单脉冲时序

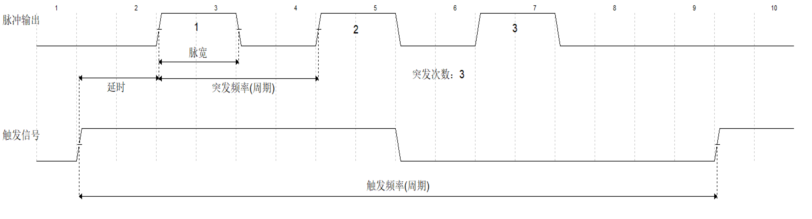

突发模式(3脉冲)时序

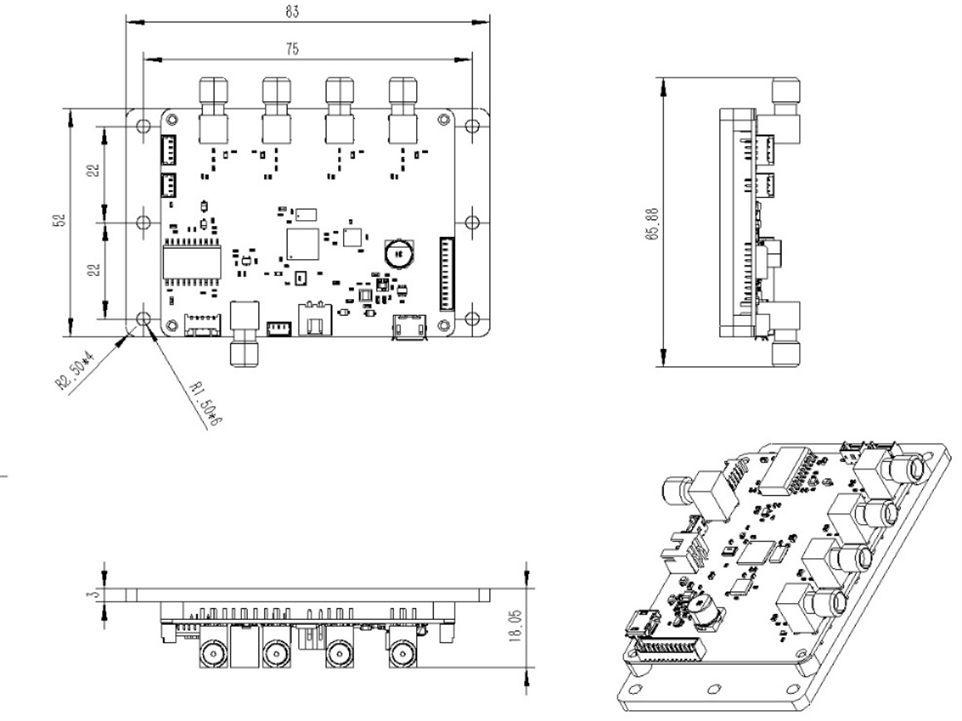

结构尺寸
