KG-光源激光器｜产品使用说明

一、使用安全事项

二、声明

三、操作

3.1 激光器（台式）使用方法（按键版）

3.2 激光器（台式）使用方法（可调电阻版） 3.3 激光器（模块）使用方法 3.4 典型光功率测试方法 3.5 典型光谱测试方法

四、故障处理

五、典型光谱图

六、结构图(模块)

七、监管

八、厂家联系

8.1 技术支持 8.2 售后服务

一、使用安全事项

在安装和使用本产品之前，请仔细阅读以下事项。本公司对任何由于违反安全事项所造成的损失不承担任何责任。以下警告标识可能会遇到在该产品规格书或设备上。

二、声明

KG-光源激光器采用高性能激光器、独特设计的ATC和APC电路以及隔离控制，保证了极高的功率及波长稳定性，可广泛应用于光纤元器件测试、光纤传感系统、CWDM与DWDM系统测试等。

注意:ESD，本仪器内部的元件对静电敏感。在对设备进行任何电气连接之前，应采取一切适当的预防措施，以使人员和设备放电。

三、操作

3.1激光器（台式）使用方法（按键版）

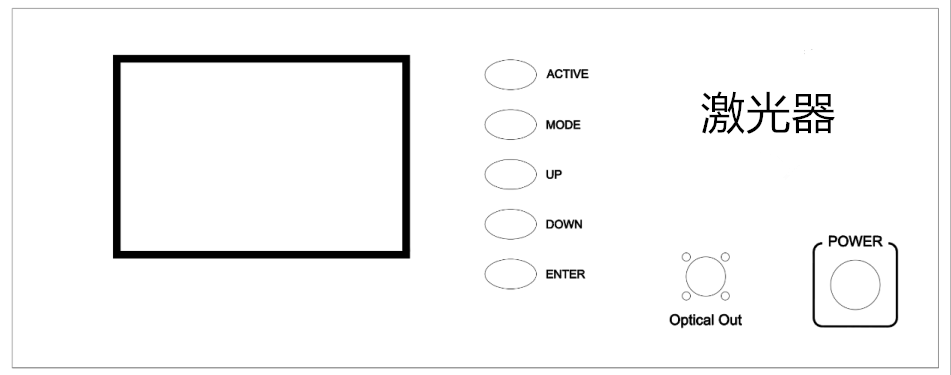

3.1.1台式面板说明（按键版）

台式面板说明（按键版）图

① POWER开关：电源开关，按下光源工作，再次弹起时，整机关闭。

② ACTIVE 按键：激光器使能开关。

③ MODE按键：功率的选择。

④ UP/DOWN按键：MODE按键选择功率后，UP功率增大，DOWN功率减小；

⑤ ENTER按键：调节完成。

⑥ OPTICAL OUT接口：光源输出口，采用FC/APC型连接器。

3.1.2台式按键操作说明（按键版）

① 按下Power按键，按ACTIVE按键，光源开始工作。按下MODE按键，屏幕下方显示Power Setting，表示光功率可调（调节步进为0.1dBm）。调节完成后按下ENTER按键即可，屏幕下方显示Laser output。

② 调节光源功率后，按下ENTER按键，确定后等待5s屏幕显示Laser On光源的激光器产生输出光，屏幕上显示输出光的功率和波长。

3.2激光器（台式）使用方法（可调电阻版）

①按下Power按键，光源开始工作，调节可调电阻，使激光器输出功率相应变化，顺时针调节，功率增大，逆时针调节，功率减小。

3.3激光器（模块）使用方法

①给模块供电，激光器开始工作，输出功率和波长都是固定的值。

3.4典型光功率测试方法

光功率测试连接框图如下：

康冠光电光功率测试连接框图

3.5典型光谱测试方法

光谱测试连接框图如下：

光谱测试连接框图

注意事项：

1.激光器及光源输出为不可见激光辐射，设备工作时不可直视其连接器端面，避免灼伤眼睛及皮肤。

2.如果激光光源内部没有隔离器的，请先关掉激光器电源，再拔插光纤头。

3.测试前请确认激光光源的输出功率值小于光谱仪的最大测试量程，有必要时加衰减器衰减输出光功率，以免激光器输出功率超过光谱仪的最大测试量程，损坏光谱仪。

4.确认正确的激光光源供电电压，如果激光光源长期工作有发热，请做好激光光源的散热措施。

5.确认激光光源光纤头端面干净。

四、故障处理

故障及建议解决方法：

故障	建议解决方法
无光功率输出	检查电源电压是否正确。
	检查光纤有没有断。
	检查设备连接是否正确。
	检查光纤头端面是否干净。

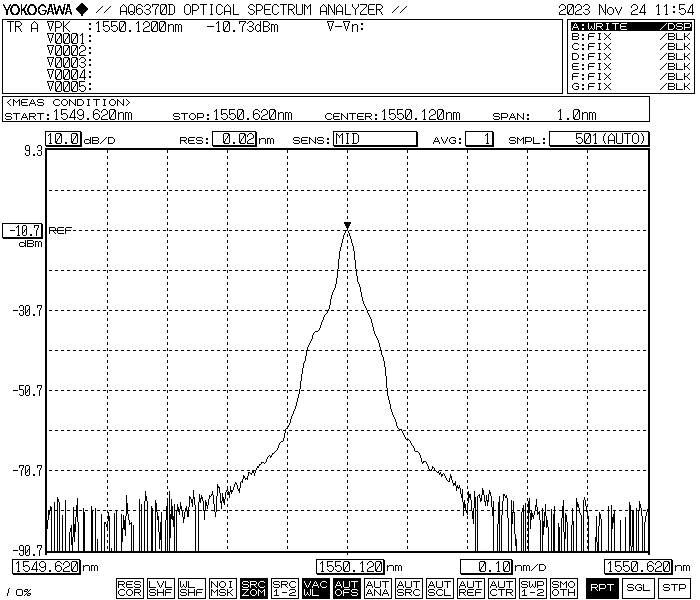

五、典型光谱图

光源激光器典型光谱图

典型光谱图

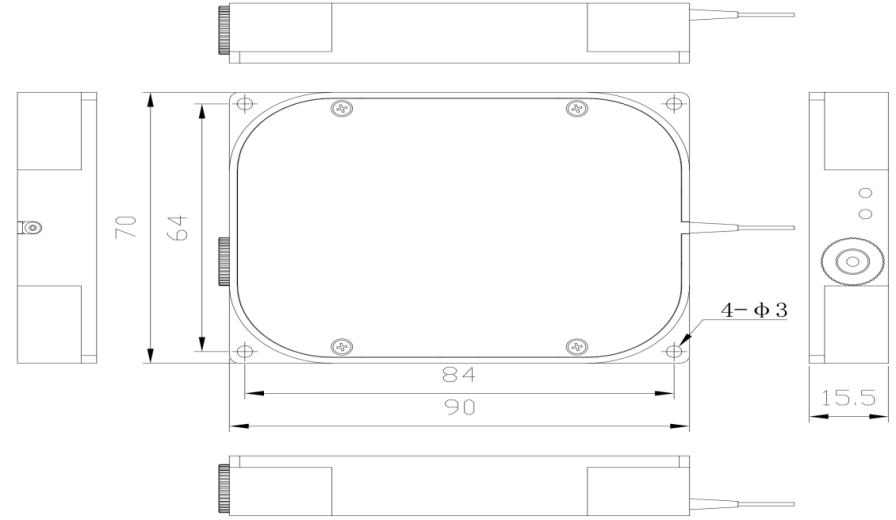

六、结构图(模块)

单位：mm

七、监管

根据相应国家法律及欧盟报废电子电气设备指令(WEEE)的要求，康冠光电为欧共体的所有最终用户提供退还“报废”设备而不产生处置费用的可能性。

废物处理人人有责，如果你不把“报废”的设备还给康冠光电，你必须把它交给专门从事垃圾回收的公司。不要将该装置丢弃在垃圾箱或公共废物处理场。

生态背景众所周知，电子产品在分解过程中释放有毒物质，污染环境。RoHS指令的目的是为了在未来减少电子产品中有毒物质的含量。WEEE指令的目的是强制回收WEEE设备。因此，对报废产品的受控回收将避免对环境产生负面影响。

八、厂家联系

8.1技术支持

我们的目标是为您开发和生产在光学测量技术等领域的最好的应用解决方案，为了让我们能够达到您的期望，同时发展我们的产品，我们需要您的想法和建议。因此，请让我们知道您的建议或想法。我们的团队都期待着听到您的任何关于北京康冠世纪光电的产品的应用信息以及建议，您都可以直接与我们的应用工程师联系，我们将尽快回复您，同时我们也真诚希望与您一起探讨康冠光电产品的改进与更新。

地址：北京市朝阳区南磨房路37号华腾北搪商务大厦1806

Phone: (010) 53652959

Email: info@conquer-oc.com

您可以通过我们的网站更多的了解我们的产品信息：www.conquer-oc.com
