KG-PD-1G型1GHz模拟光探测模块
产品描述：
KG-PD-1G型1GHz模拟光探测模块采用了低噪声高速PIN探测器，具有高响应速度、高带宽等特点，可选单模光纤或自由空间耦合，SMA连接器输出，主要应用于光纤激光器测试、光电检测系统、示波器前置光电转换器及光纤传感系统等。
产品特点：
200nm-2300nm多个波段可选
低噪声
无放大芯片，更低能耗
小型化封装，内置M6螺纹孔，方便安装使用
光纤、空间耦合输入可选
应用领域:
光纤传感
光纤激光器测试
示波器前置光电转换器
光电检测系统
性能参数：
|
参数 |
符号 |
单位 |
A型 |
B型 |
|
响应波长 |
l |
nm |
850-1650 |
320-1000 |
|
光敏面直径* |
Ø |
um |
75 |
200 |
|
响应度 |
R |
A/W |
0.9@1550nm |
0.5@700nm |
|
-3dB带宽 |
BW |
GHz |
1 |
1 |
|
上升时间 |
trise |
ns |
0.3 |
0.3 |
|
增益 |
Gain |
V/W |
45 |
25 |
|
饱和光功率 |
Ps |
mW |
5 |
5 |
|
输出阻抗 |
Ro |
W |
50 |
|
|
工作电压 |
Vop |
V |
5 |
|
|
外形尺寸 |
LxWxH |
mm |
61.5× 50 × 20 |
|
|
输出接口 |
|
SMA(f) |
||
|
输入方式 |
|
光纤、Freespace |
||
|
光纤接头 |
|
FC |
||
极限条件：
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
|
输入光功率 |
Pin |
mW |
|
|
10 |
|
工作电压 |
Vop |
V |
|
5 |
6 |
|
工作温度 |
Top |
ºC |
-10 |
|
60 |
|
储存温度 |
Tst |
ºC |
-40 |
|
85 |
|
湿度 |
RH |
% |
5 |
|
90 |

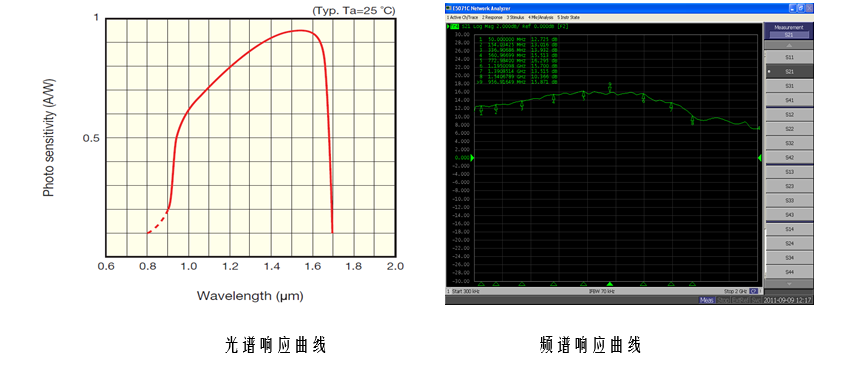

特性曲线：
订货信息：
KG
PD
1G
X
XX
FC
光探测模块
Photodetector
-3dB带宽： 1GHz
工作波长：
A:850~1650nm
B:320-1000nm
输入类型：
FC----光纤耦合
FS----Free space
接头类型：
FC
如有特殊需求，请联系我们销售人员
