KG-BPR系列 350M平衡探测器模块
产品描述
KG-BPR系列平衡探测器模块集成了两个匹配的光电二极管和一个超低噪声的互阻放大器，有效地减少激光器噪声和共模噪声，提高系统的性噪比，具有多种光谱响应可选，低噪声，高增益，带宽可选最高可达40GHz，使用方便等特点。主要用于光谱学、外差探测、光学延时测量、光学相干层析成像和THz探测等领域。
|
产品特点 |
l 光谱范围：300-1100、800-1700nm
l 3dB带宽350MHz
l 低噪声、高增益
l 光纤、空间耦合输入可选
|
应用领域 |
l 激光雷达、外差探测
l 光学延时测量
l 光学相干层析成像（OCT）
|
产品参数 |
|
型号 参数 |
KG-BPR-350M-A |
KG-BPR-350M-B |
|
光谱响应范围 |
800~1700nm |
300~1100nm |
|
材料类型 |
InGaAs/PIN |
Si/PIN |
|
光输入 |
光纤 |
光纤 |
|
响应度 |
0.9A/W@1550nm |
0.5A/W@850nm |
|
3dB带宽 |
DC-350MHz |
DC-350MHz |
|
上升时间 |
0.9ns |
0.9ns |
|
共模抑制比CMRR |
>20dB |
>20dB |
|
增益@RF output |
1×103V/W |
0.5×103V/W |
|
噪声等效功率NEP |
16pw/√Hz |
22pw/√Hz |
|
饱和光功率@RF output |
220mW |
440mW |
|
供电 |
DC ±15V@200mA |
|
|
输入法兰 |
FC |
|
|
输出接头 |
SMA |
|
|
输出阻抗 |
50W |
|
|
输出耦合方式 |
AC |
|
|
最大输入光功率 |
10mW |
|
|
工作温度 |
0-40℃ |
|
|
存储温度 |
-40~85℃ |
|
|
外形尺寸 |
74 x 68 x 20 mm |
|
|

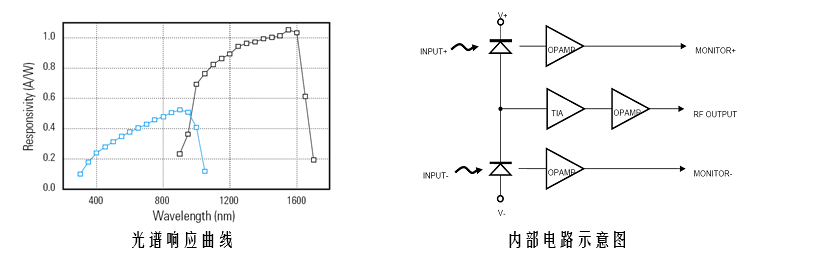

特性曲线 |
|

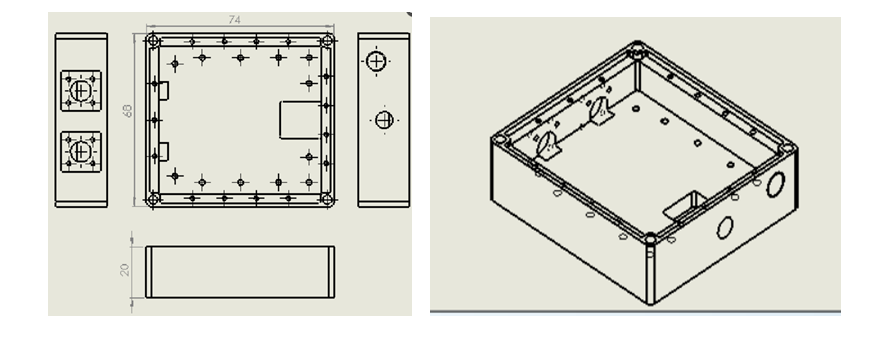

产品尺寸 |
|
订货信息 |
|
KG |
BPR |
XXX |
XX |
XX |
XX |
|
|
探测器类型： BPR—Balanced Photoreveiver |
工作带宽： 350M
|
波长响应范围： A---800~1700nm B---300~1100nm
|
耦合方式： FC---单模光纤 FS---自由空间 |
接头类型： FP---FC/PC FA---FC/APC SP---用户指定 |
订货举例：
产品型号：KG-BPR-350M-A-FC-PC
描述：平衡光电探测器，波长响应范围800-1700nm，带宽200MHz，单模光纤耦合，FC/ PC连接器。
