KG-BPR系列1600M平衡探测器模块
KG-BPR系列1600M平衡探测器模块 含附件
KG-BPR系列1600MHz平衡光探测模块集成了两个匹配的光电二极管和一个超低噪声的互阻放大器,有效地减少激光器噪声和共模噪声,提高系统的性噪比,具有多种光谱响应可选,低噪声,高增益,使用方便等特点。主要用于光谱学、外差探测、光学延时测量、光学相干层析成像等领域。
附件下载

 KG-BPR系列1600MHz平衡探测器模块

产品描述:


KG-BPR系列1600MHz平衡光探测模块集成了两个匹配的光电二极管和一个超低噪声的互阻放大器,有效地减少激光器噪声和共模噪声,提高系统的性噪比,具有多种光谱响应可选,低噪声,高增益,使用方便等特点。主要用于光谱学、外差探测、光学延时测量、光学相干层析成像等领域。


产品特点:


光谱范围:320-1000850-1650nm

3dB带宽1600MHz

低噪声

高增益

DC ±12V供电


应用领域:


外差探测

光学延时测量

光纤传感系统

光学相干层析成像(OCT



性能参数:


型号

参数

KG-BPR-1600M-A

KG-BPR-1600M-B

光谱响应范围

850~1650nm

320~1000nm

材料类型

InGaAs

Si

光输入

光纤

光纤

响应度

0.9A/W@1550nm

0.5A/W@700nm

3dB带宽

0.3-1600MHz

0.3-1600MHz

上升时间

0.2ns

0.2ns

共模抑制比CMRR

>25dB (typ. >30 dB)

>25dB (typ. >30 dB)

增益@RF output

1.4×104V/W

0.7×104V/W

噪声等效功率NEP

9.3pw/√Hz

14pw/√Hz

饱和光功率@RF output

320mW

640mW

供电

DC ±12V@200mA

输入法兰

FC

输出接头

SMA

输出阻抗

50W

输出耦合方式

AC输出

最大输入光功率

10mW

工作温度

0-40

存储温度

-40~85

外形尺寸

83 x 82x 30 mm


特性曲线:

光谱响应曲线

光谱响应曲线



 内部电路示意图

内部电路示意图

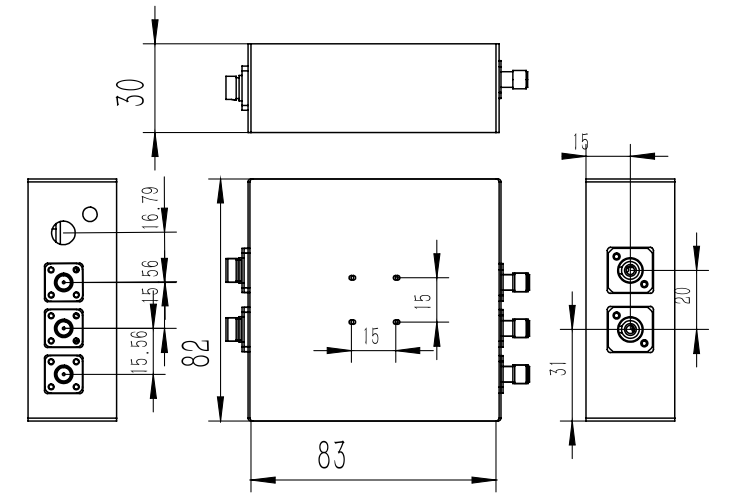

封装尺寸(mm)


封装尺寸(mm)


订货信息:


KG

BPR

XXX

X

XX

探测模块类型:

BPRBalanced Photoreveiver

工作带宽:

80M---80MHz

200M---200MHz

350M---350MHz

1000M---1000MHz

1600M---1600MHz

波长响应范围:

A---850~1650nm

B---320~1000nm

耦合方式:

FC



       *如有特殊要求请联系我公司销售人员
