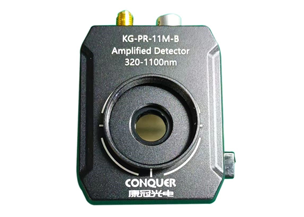

KG-PR-11M-B Si可调增益光电探测器
产品描述
KG-PR-11M-B可调增益光电探测器是一款带放大、增益可调的硅(si)探测器，用于检测320nm至1100nm的光信号。具有一个8档旋转开关，允许用户在以10dB的步进改变增益。缓冲器能够驱动高阻负载输出高达10 V 。在50Ω负载下输出5V。KG-PR-11M-B外壳包括一个可拆卸螺纹连接器(SM1T1)和固定环(SM1RR)，可通过内街螺纹或外接螺纹与相同规格的光学配件兼容。这可以方便地安装外部光学滤光片，以及提供一个简单的安装机制。
产品特点
光谱范围：320nm~1100nm
3dB带宽: 最高可至11MHz
最高增益档位4.75×106V/A（高阻负载）
低噪声
空间光耦合输入，光纤耦合可选
应用领域
弱光探测
光纤传感系统
空间光通信
订货信息
|
型号 参数 |
KG-PR-11M-B |
KG-PR-13M-A |
|
响应频率 |
DC-11MHz |
DC-13MHz |
|
类型 |
硅(Si) |
铟镓砷(InGaAs) |
|
感光灵敏度1 |
320nm~1100nm |
900nm~1700nm |
|
光敏面积 |
Ø9.8 mm (75.4 mm2 ) |
Ø1.0 mm (0.8 mm2 ) |
备注1：近似值;实际波长值可能会有所不同。
性能参数
|
性能规格2 (KG-PR-11M-B) |
|||
|
0dB设置 |
40dB设置 |
||
|
增益（高阻>5kΩ） |
1.50 x 103 V/A ±2% |
增益（高阻>5kΩ） |
1.50 x 105 V/A ±2% |
|
增益（50Ω） |
0.75 x 103 V/A ±2% |
增益（50Ω） |
0.75 x 105 V/A ±2% |
|
3dB带宽 |
11 MHz |
3dB带 |
150K |
|
噪声（RMS） |
400uV |
噪声（RMS） |
500uV |
|
偏置 |
±8 mV (Typ.) ±20mV (Max.) |
偏置 |
±8 mV (Typ.) ±20mV (Max.) |
|
10dB设置 |
50dB设置 |
||
|
增益（高阻>5kΩ） |
4.75 x 103 V/A ±2% |
增益（高阻>5kΩ） |
4.75 x 105 V/A ±2% |
|
增益（50Ω） |
2.38 x 103 V/A ±2% |
增益（50Ω） |
2.38 x 105 V/A ±2% |
|
3dB带宽3 |
1.4 MHz |
3dB带宽 |
50K |
|
噪声（RMS） |
350uV |
噪声（RMS） |
520 uV |
|
偏置 |
±8 mV (Typ.) ±20mV (Max.) |
偏置 |
±8 mV (Typ.) ±20mV (Max.) |
|
20dB设置 |
60dB设置 |
||
|
增益（高阻>5kΩ） |
1.50 x 104 V/A ±2% |
增益（高阻>5kΩ） |
1.50 x 106 V/A ±2% |
|
增益（50Ω） |
0.75 x 104 V/A ±2% |
增益（50Ω） |
0.75 x 106 V/A ±2% |
|
3dB带宽 |
1.0MHz |
3dB带宽 |
20K |
|
噪声（RMS） |
380uV |
噪声（RMS） |
760 uV |
|
偏置 |
±8 mV (Typ.) ±20mV (Max.) |
偏置 |
±8 mV (Typ.) ±20mV (Max.) |
|
30dB设置 |
70dB设置 |
||
|
增益（高阻>5kΩ） |
4.75 x 104 V/A ±2% |
增益（高阻>5kΩ） |
4.75 x 106 V/A ±2% |
|
增益（50Ω） |
2.38 x 104 V/A ±2% |
增益（50Ω） |
2.38 x 106 V/A ±2% |
|
3dB带宽 |
400K |
3dB带宽 |
10K |
|
噪声（RMS） |
380uV |
噪声（RMS） |
1.43mV |
|
偏置 |
±8 mV (Typ.) ±20mV (Max.) |
偏置 |
±8 mV (Typ.) ±20mV (Max.) |
备注2：KG-PR-11M-B有一个50 Ω串联终端电阻(即与放大器输出串联)。这与任何负载阻抗形成分压器(例如50 Ω负载将信号分成两半)。
备注3：在850nm波长下进行测试。对于近红外波长，光电二极管元件的上升时间将变得更慢，这可能会限制放大检测器的有效带宽。
通用参数
|
项目 |
符号 |
值 |
|
探测器类型 |
- |
Si |
|
光敏面 |
- |
Ø9.8 mm (75.4 mm2 ) |
|
峰值波长 |
λp |
960 nm (Typ.) |
|
峰值响应 |
Â( λ p) |
0.72 A/W (Typ.) |
|
输出阻抗 |
- |
50Ω |
|
最大输出电流幅度 |
Imax |
100mA |
|
最大输出电压幅度 |
Vmax |
10.00V@高阻 5.00V@50Ω负载 |
|
负载范围 |
- |
>50 Ω |
|
增益调整范围 |
- |
0dB~70dB |
|
增益步进 |
- |
10 dB |
|
电源开关 |
- |
侧边 |
|
增益开关 |
- |
8档 |
|
输出 |
- |
SMA (DC耦合) |
|
产品尺寸 |
- |
66.6mm*52.2mm*22.4mm |
|
PD表面深度4 |
- |
6.1mm |
|
重量（不含配件） |
- |
70g |
|
配件 |
- |
SM1T1耦合, SM1RR挡圈 |
|
供电 |
- |
AC-DC ±12V适配器 |
|
电源功率 |
- |
6 W 100V/120V/230V,50-60 Hz |
备注4：外壳结构体表面至光电二极管表面大约高度，实际可能存在安装误差。
极限条件
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
|
输入光功率 |
Pin |
mW |
- |
- |
25 |
|
工作电压 |
Vop |
V |
±10.8 |
±12 |
±13.2 |
|
工作温度 |
Top |
ºC |
-10 |
- |
60 |
|
储存温度 |
Tst |
ºC |
-40 |
- |
85 |
|
湿度 |
RH |
% |
5 |
- |
90 |
特性曲线
KG-PR-11M-B 灵敏度响应图
封装尺寸
