双输出M-Z电光强度调制器 | KG-AM-15 LiNbO₃系列
KG-AM-15 LiNbO₃系列双输出M-Z电光强度调制器能够将输入光信号分成两路独立调制的输出光信号，其核心原理基于电光效应（如铌酸锂 LiNbO₃）或马赫-曾德尔干涉仪（MZI）结构，通过外加电信号控制两路输出的光强变化。通常用于差分通信系统、光学传感、量子光学等领域。
产品特点
l 分成两路独立调制输出
l 低插入损耗
l 高调制带宽
l 低半波电压
应用领域
l 差分通信系统
l 光学传感
l 量子光学
性能参数
|
参数 |
数值 |
单位 |
|
工作波长 |
1550nm±20nm |
nm |
|
插入损耗 |
<5 |
dB |
|
开/关消光比@输出1 |
>20 |
dB |
|
开/关消光比@输出2 |
>20 |
dB |
|
Vπ-RF @1KHz |
<5 |
V |
|
Vπ-BIAS @1KHz |
<7 |
V |
|
工作频率 |
0.01~10 |
GHz |
|
输入电压（最大）-偏置 |
±15 |
V |
|
输入功率（最大）-射频 |
27 |
dBm |
|
输入光功率（最大） |
200mW@1550nm；1mW@650nm |
Pin,Max |
|
工作温度 |
22 |
℃ |
|
湿度 |
50 |
% |
|
波导工艺 |
APE |
|
|
输入光纤 |
Fiber (125/250μm) FC/APC |
|
|
输出光纤 |
Fiber (125/250μm) FC/APC |
|
|
工作温度 |
22℃ |
|
*在高低温存储期间，必须在电极之间并联负载电阻（0-100 kΩ）以消散电荷。
特性曲线

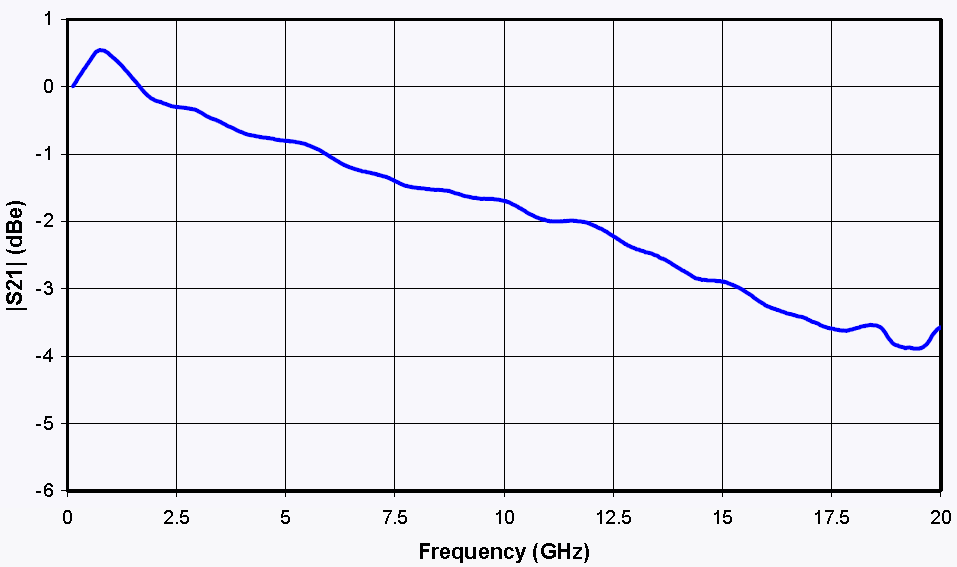

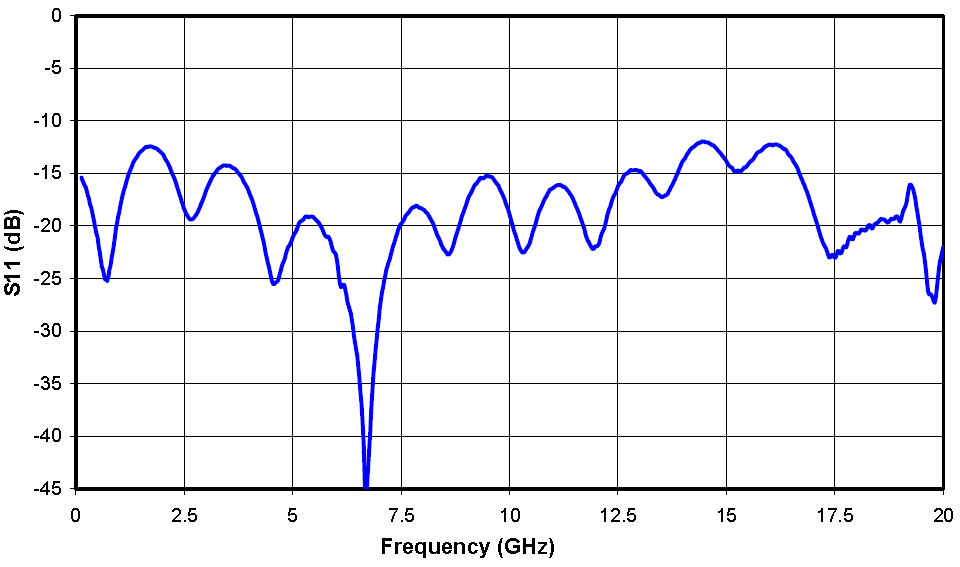

S11&S21 曲线

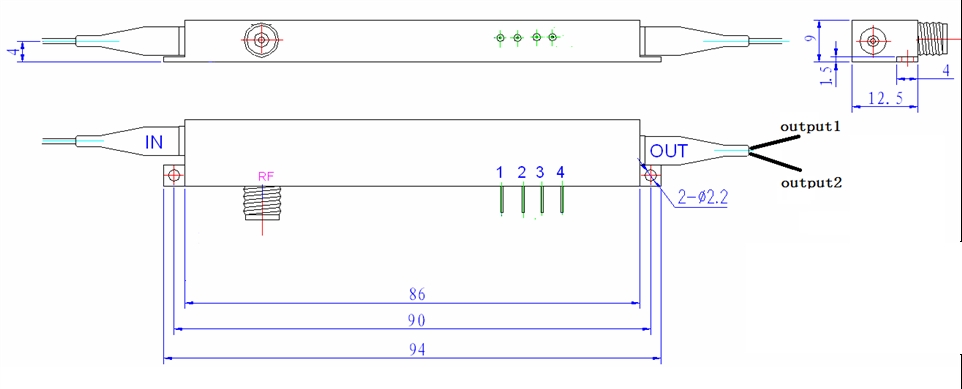

封装尺寸（mm）
1：GND
2：BIAS
3、4：N/C
订货信息：
|
KG |
AM |
15 |
10G |
XX |
XX |
X |
|
|
调制器类型： AM---强度调制器 |
工作波长： 15---1550nm |
工作带宽： 10G---10Gbps |
输入输出光纤： PS---PM/SMF PP---PM/PMF |
接头： FA---FC/APC FP---FC/PC SP---用户指定 |
输出通道： Y----双输出 |
*如有特殊要求请联系我公司销售人员
