KG-AM-HER系列 高消光比电光强度调制器
产品描述：
KG-AM-HER系列高消光比电光强度调制器基于M-Z推挽结构，具有较低的半波电压和稳定的物理化学特性，采用特制工艺保证了器件具有高的DC消光比，且器件具有较高的响应速率，因而被广泛的应用于光脉冲发生器、激光雷达、光纤传感等领域。
产品特点：
消光比大于40dB
低插入损耗
高调制带宽
低半波电压
应用领域:
光脉冲发生器
布里渊传感系统
激光雷达
性能参数：
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
|
|
光学参数 |
||||||
|
工作波长 |
l |
1525 |
|
1565 |
nm |
|
|
插入损耗 |
IL |
|
4 |
5 |
dB |
|
|
光回波损耗 |
ORL |
|
|
-45 |
dB |
|
|
开关消光比@DC |
ER@DC |
35 |
40 |
50 |
dB |
|
|
光纤 |
输入端 |
|
Panda PM |
|||
|
输出端 |
|
Panda PM or SMF-28 |
||||
|
光纤接口 |
|
FC/PC、FC/APC或用户指定 |
||||
|
电学参数 |
||||||
|
工作带宽（-3dB） |
S21 |
2.5 |
10 |
18 |
GHz |
|
|
半波电压Vpi |
RF |
Vπ@50KHz |
|
|
5 |
V |
|
Bias |
Vπ@Bias |
|
|
7 |
V |
|
|
电回波损耗 |
S11 |
|
-12 |
-10 |
dB |
|
|
输入阻抗 |
RF |
ZRF |
|
50 |
|
W |
|
Bias |
ZBIAS |
10000 |
|
|
W |
|
|
电接口 |
|
SMA(f) |
||||
极限条件：
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
|
输入光功率 |
Pin,Max |
dBm |
|
|
23 |
|
RF端输入功率 |
|
dBm |
|
|
27 |
|
Bias端偏置电压 |
Vbias |
V |
-15 |
|
15 |
|
工作温度 |
Top |
ºC |
-10 |
|
60 |
|
储存温度 |
Tst |
ºC |
-40 |
|
85 |
|
湿度 |
RH |
% |
5 |
|
90 |

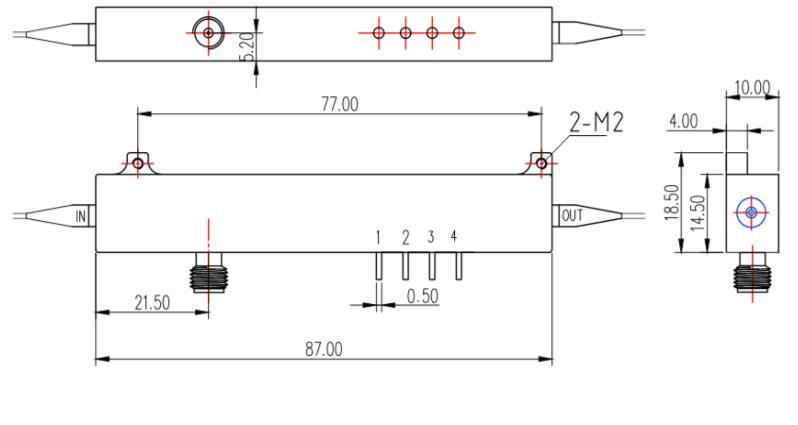

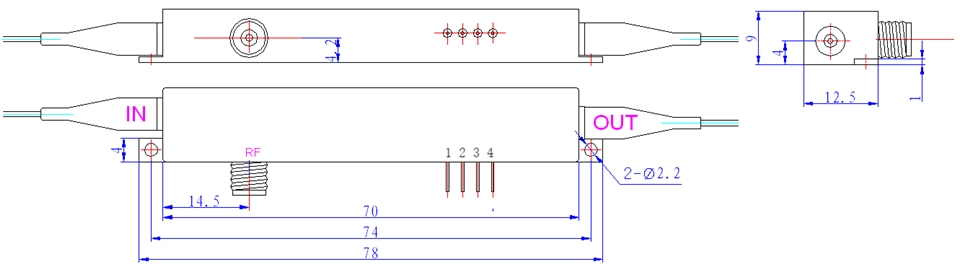

封装尺寸：
1：GND
2：BIAS
3、4：N/C
特性曲线：
订货信息：
|
KG |
AM |
HER |
XX |
XX |
XX |
XX |
|
|
高消光比 |
工作波长： 15---1550nm
|
工作带宽： 10---10GHz 20---18GHz |
输入输出光纤： PS---PM/SMF PS---PM/PMF |
接头： FA---FC/APC FP---FC/PC SP---用户指定 |
如有特殊需求，请联系我们销售人员
