产品说明书 | KG-强度调制仪/模块系列用户指南

该调制模块内部集成了强度调制器，电源控制电路和自动偏压控制电路等器件；调制仪可将0.01-10GHz电信号调制成光信号，具有高调制带宽、低插入损耗、低半波电压等特点。配合内部偏压控制板，可以实现稳定的调制输出。

KG-强度调制模块及调制仪（1U机箱）
用户使用手册

强度调制仪模块产品使用说明海报图

一、申明

二、使用安全事项

三、KG-强度调制模块使用说明

3.1 概述

3.2 模块结构

3.3 测试报告

3.4 模块使用方法

四、KG-强度调制仪（1U机箱）使用说明

3.1 概述

3.2 模块结构

3.3 模块使用方法

一、申明

为了保证设备的正常运转、使用过程中设备和人身的安全，使用设备前请先阅读该文件。本公司对因设备使用不当造成的任何设备损坏、人身伤害和其他损失不负任何责任。

该文件所列的所有参数、操作、状态、描述都经过了严肃和严格的验证和测试，并力求达到了最佳的精确和准确度，但不保证该文件的完全准确性，请审慎地使用该文件。本公司有权更改其中的内容而不事先通知。任何问题请及时联络本公司。

本公司对该文件拥有版权，未经许可不得擅自复印、转载和传播。本公司保留追究一切责任的权利。

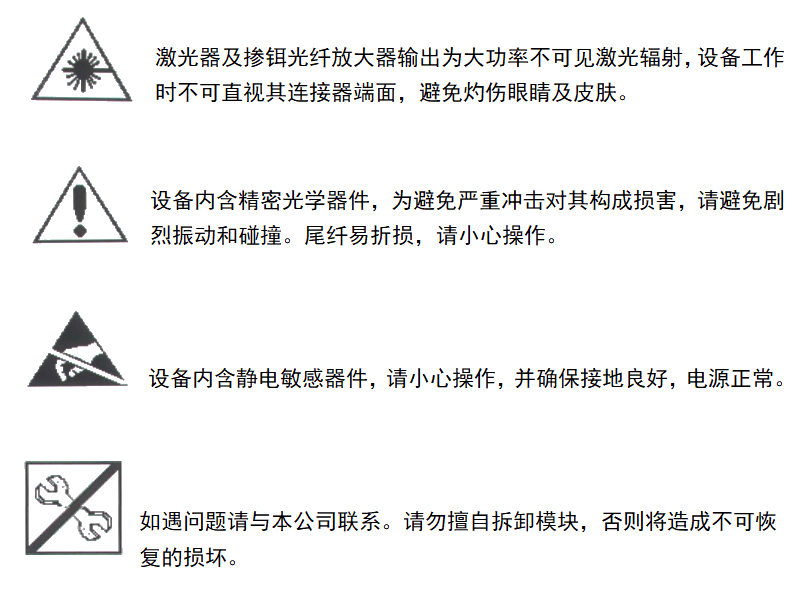

二、使用安全事项

在安装和使用本产品之前，请仔细阅读以下事项。本公司对任何由于违反安全事项所造成的损失不承担任何责任。

三、KG-强度调制模块使用说明

3.1 概述

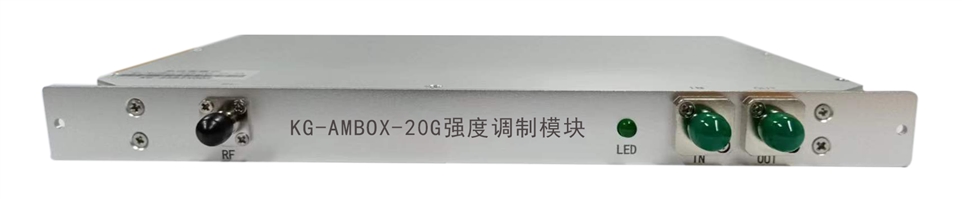

KG-强度调制模块产品图

3.2 模块结构

强度调制模块结构图如下所示：

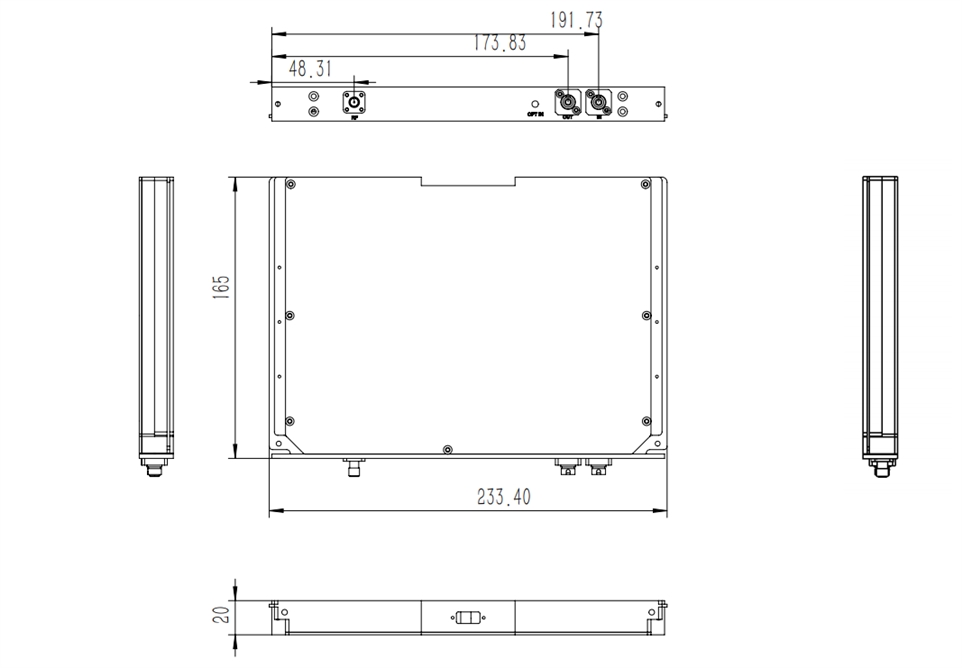

强度调制模块外形结构图

调制模块接口明细：

序号	标号	接口名称	连接器类型	备注
1	RF	射频输入	SMA	电学接口
2	INPUT	光输入	FC/APC	光学接口（保偏）
3	OUTPUT	光输出	FC/APC	光学接口（保偏）

3.3 测试报告

名称： 1310nm强度调制模块型号： KG-AMBOX-13-25G-PS-FU 序列号： KG-AM40G25005

测试条件

1. 室温25±2°C； 2. 相对湿度45%。

测试数据

项目	符号	单位	技术指标	实测值
插入损耗	IL	dB	≤5	3.3
工作频率		GHz	1-30	1-30
开/光消光比		dB	≥30	34
半波电压		V	＜5	＜5

通用参数

项目	符号	单位	数值
工作波长	λ	nm	1310
RF端输入阻抗		Ω	50
输入信号幅度	Vin	dBm	≤14
输入光纤			PMF
输出光纤			SMF
输入光纤接头			慢轴对准FC/APC
输出光纤接头			FC/APC
RF接口			2.92

极限指标

项目	符号	最小	最大	单位
工作温度	Top	-5	60	℃
储存温度	Tst	-40	85	℃
湿度	RH	10	85	％
输入光功率	Pin		50	mW
输入电信号幅度			23	dBm

测试人员： 吕汉超 日期： 2026.2

3.4 模块使用方法

调制仪模块具体使用方法如下：

1. 使用保偏跳线将保偏光源与模块光输入接口连接（模块光输入为保偏输入，最好确保保偏光源输入），使用的保偏光源光功率9~13dBm为宜，光源光功率太高或者太低都可能会导致模块无法正常输出稳定的光信号；

2. 将模块光输出接口与后端光检测设备连接；

3. 将射频信号与模块的射频输入端RF入口连接，射频信号输入功率3~5Vpp为宜，如果射频信号过大，而且后端探测设备输出幅度太小将会导致输出波形畸变；

4. 检查光路与电路连接正确；

5. 使用配套的电源线给模块上电，开启开关，上电后模块的指示灯会亮起，模块开始工作，在经过30S左右的控制后，模块会输出相对稳定的光信号；

备注：模块应在确保连线正确后，先通光，再接射频信号，最后才上电。

四、KG-强度调制仪（1U机箱）使用说明

3.1 概述

该调制仪模块内部集成了强度调制器，电源控制电路和自动偏压控制电路等器件；调制仪可将1-35GHz电信号调制成光信号，具有高调制带宽、低插入损耗、低半波电压等特点。配合内部偏压控制板，可以实现稳定的调制输出。

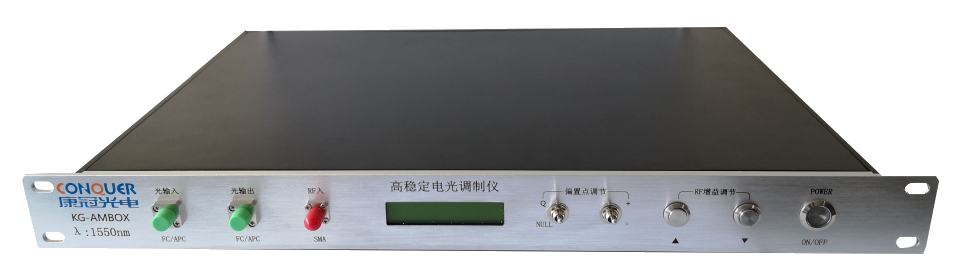

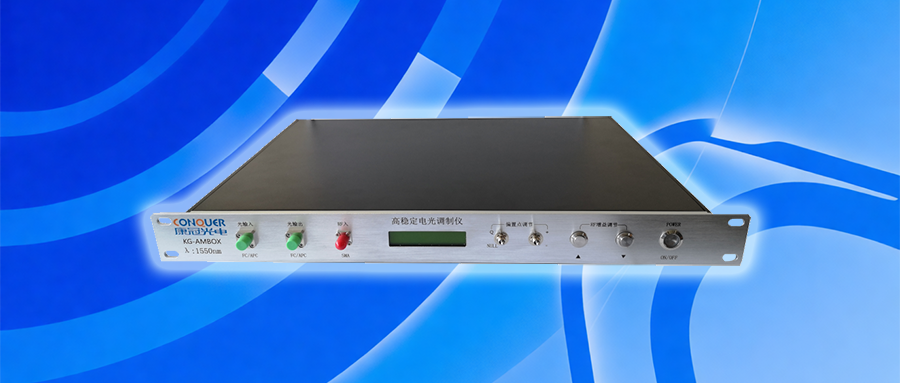

KG-强度调制仪（1U机箱）产品图

3.2 模块结构

调制仪模块结构图如下所示：

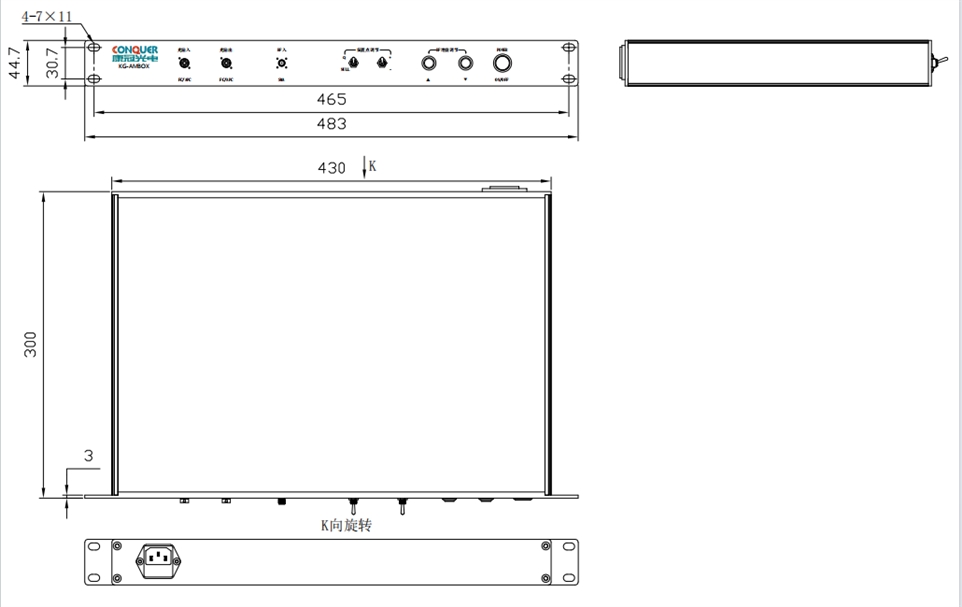

强度调制仪外形结构图

调制仪模块接口明细：

序号	标号	接口名称	连接器类型	备注
1	X1	光输入	FC/APC	光学接口（保偏）
2	X2	光输出	FC/APC	光学接口（单模）
3	X3	射频信号输入	V	电学接口
4	X4	光输出	FC/APC	光学接口（保偏）
5	X5	Q/NULL	拨动开关	工作点切换
6	X6	+/-	拨动开关	工作点极性切换
7	X7	▲	按键	悬空
8	X8	▼	按键	悬空
9	X9	POWER	按键	电源开关

3.3 模块使用方法

调制仪模块具体使用方法如下：

①使用保偏跳线将保偏光源与模块光输入接口连接（模块光输入为保偏输入，最好确保保偏光源输入），使用的保偏光源光功率9~13dBm为宜，光源光功率太高或者太低都可能会导致模块无法正常输出稳定的光信号；

②将模块光输出接口与后端光检测设备连接；

③将射频信号与模块的射频输入端RF入口连接，射频信号输入功率3~5Vpp为宜，如果射频信号过大，而且后端探测设备输出幅度太小将会导致输出波形畸变；

④检查光路与电路连接正确；

⑤使用配套的电源线给模块上电，开启开关，上电后模块的指示灯会亮起，模块开始工作，在经过30S左右的控制后，模块会输出相对稳定的光信号；

⑥模块默认工作的偏置点为Q点，如需调节偏置点将Q/NULL开关拨动到另一边即可；+/-开关用于选择具体工作在Q+/Q-点，或则选择具体工作点在NULL/PEAK点（第一个Q/NULL拨动到NULL，第二个开关拨动到+时，模块工作在NULL点；第一个Q/NULL拨动到NULL，第二个开关拨动到-时，模块工作在PEAK点）。

备注：模块应在确保连线正确后，先通光，再接射频信号，最后才上电。
