为了保证设备的正常运转、使用过程中设备和人身的安全,使用设备前请先阅读该文件。本公司对因设备使用不当造成的任何设备损坏、人身伤害和其他损失不负任何责任。


产品说明书 | KG-单边带调制模块及上位机使用手册



单边带调制模块产品使用说明封面图



  • 一、申
  • 二、使用安全事项
  • 三、概述
  • 四、模块结构
  • 五、模块使用方法
  • 六、模块上位机使用方法
  • 七、模块日常维护


一、申

       为了保证设备的正常运转、使用过程中设备和人身的安全,使用设备前请先阅读该文件。本公司对因设备使用不当造成的任何设备损坏、人身伤害和其他损失不负任何责任。

该文件所列的所有参数、操作、状态、描述都经过了严肃和严格的验证和测试,并力求达到了最佳的精确和准确度,但不保证该文件的完全准确性,请审慎地使用该文件。本公司有权更改其中的内容而不事先通知。任何问题请及时联络本公司。

本公司对该文件拥有版权,未经许可不得擅自复印、转载和传播。本公司保留追究一切责任的权利。



二、使用安全事项


在安装和使用本产品之前,请仔细阅读以下事项。本公司对任何由于违反安全事项所造成的损失不承担任何责任。


单边带模块使用安全事项图


三、概述


单边带调制模块内部集成了IQ调制器,移相器和自动偏压控制电路等器件,通过IQ调制器,驱动电路与软件实现电信号与光信号的转换,并输出抑制载波的单边带光信号。

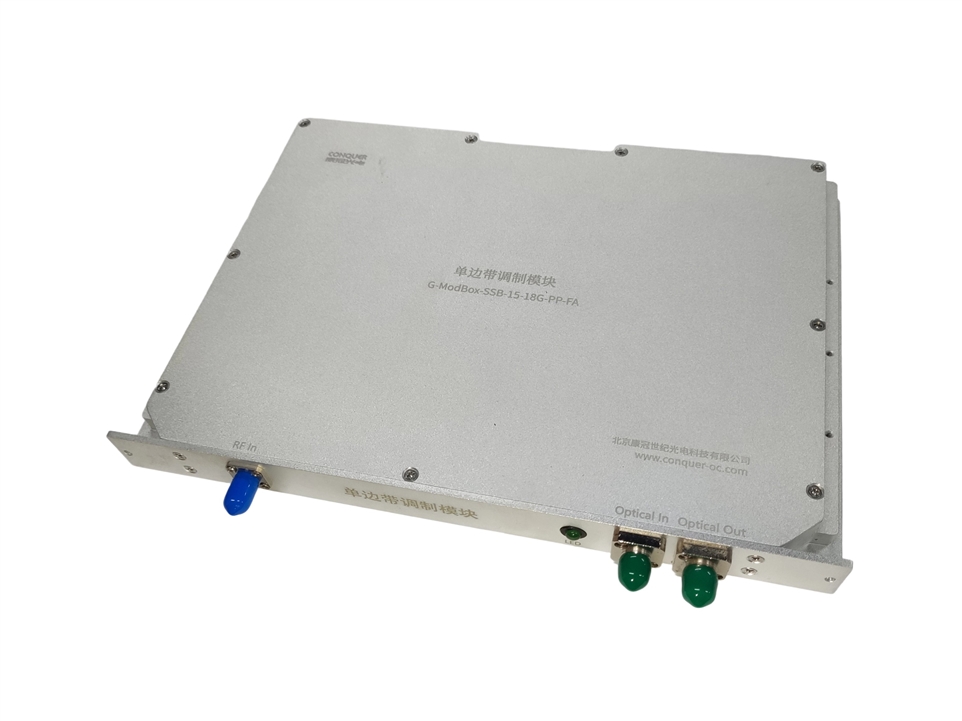

KG-单边带调制模块产品图

KG-单边带调制模块产品图



四、模块结构

单边带调制模块结构图如下所示:

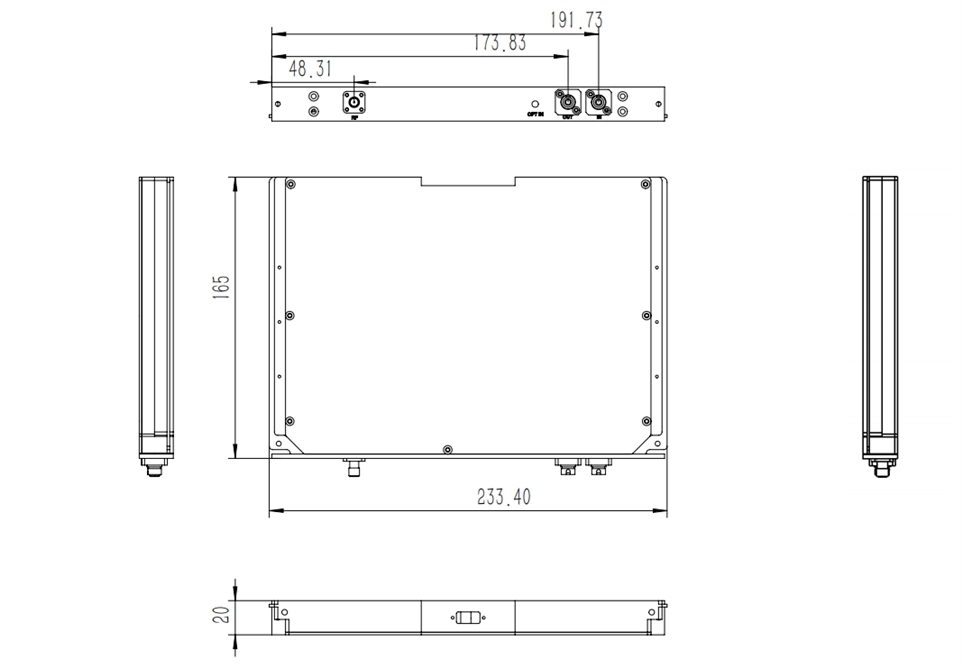

单边带调制模块结构图

单边带调制模块外形结构图


单边带调制模块接口明细:


序号

标号

接口名称

连接器类型

备注

1

RF

射频输入

SMA

电学接口

2

Optical In

光输入

FC/APC

光学接口(保偏)

3

Optical Out

光输出

FC/APC

光学接口(保偏)



五、模块使用方法

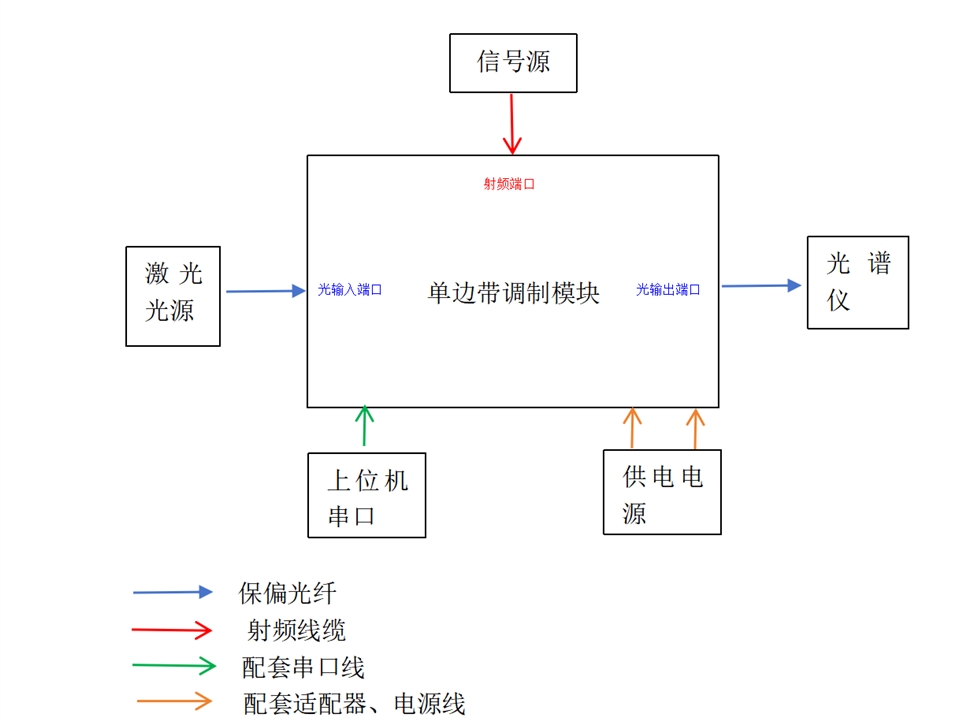

单边带调制模块框图




单边带调制模块具体使用方法如下:

1. 使用保偏跳线将窄线宽保偏光源与模块光输入接口连接(模块光输入为保偏输入,最好确保保偏光源输入),使用的保偏光源光功率9~13dBm为宜,光源光功率太高或者太低都可能会导致模块无法正常输出稳定的单边带波形;

2. 将模块光输出接口与后端光检测设备连接;

3. 将射频信号与模块的射频输入端口连接,射频信号输入功率8~14dBm为宜,射频信号过大将会导致内部器件损坏;

4. 检查光路与电路连接正确;

5. 使用配套适配器和配套的电源线给模块上电,上电后模块的指示灯会亮起,模块开始工作,在经过30S左右的控制后,模块会输出相对稳定的光信号,此时可以在后端的光检测设备观测到相应的单边波形,如下图为例。

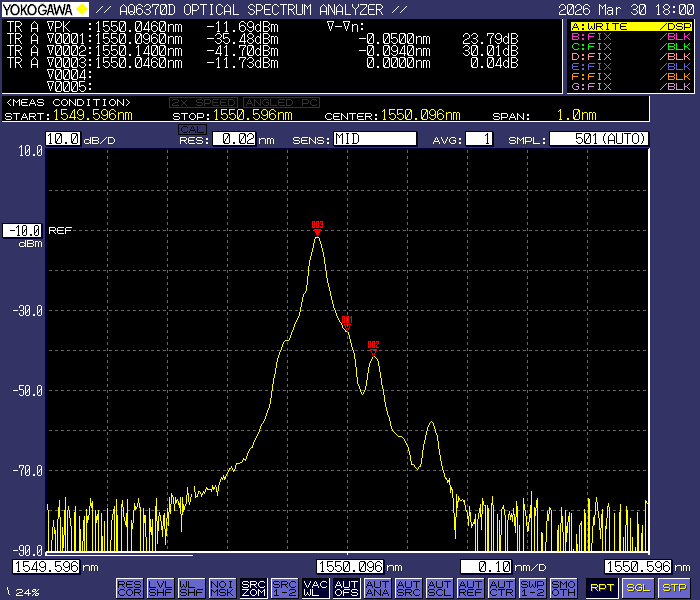

光谱波形图1

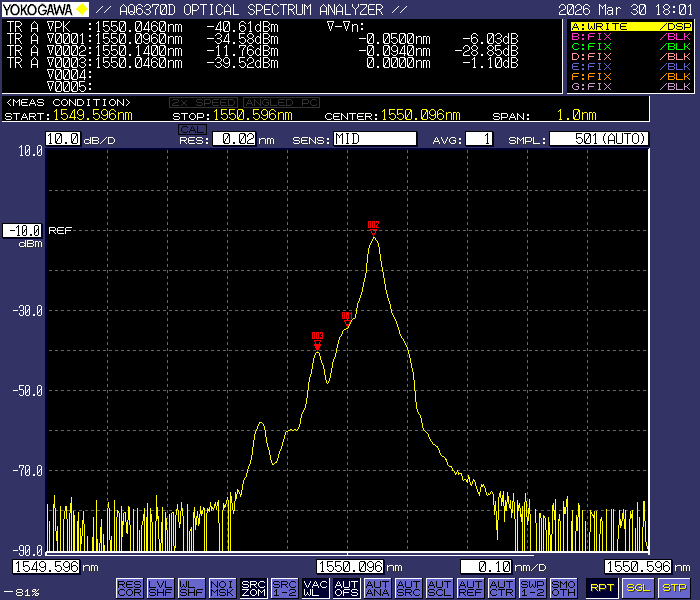

光谱波形图2


常见光谱波形图


备注:模块应在确保连线正确后,先通光,最后才上电。

(二)模块(如配有串口功能)上位机及通讯协议的使用方法如下:


1. 模块配套的电源线会有RS232的通讯连线(或通讯配件),RX,TX,GND;

2. 将模块的RS232的通讯接口线(或通讯配件)与通讯端的RS232通讯线对应连接(通过USB线与电脑端连接);

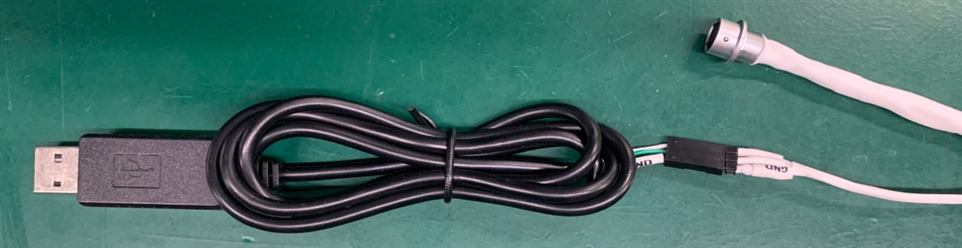

模块接口图1



3. 接线连接正确后,给模块上电,然后在电脑端打开上位机即可(详情请看上位机使用手册);
4. 如需通讯接口控制模块,也可通过通讯指令来控制(详情请看上位使用手册)。



五、模块上位机使用方法




(一)单边带调制模块上位机具体使用方法如下:
1. 转接板连接方式(如下图)电源转接线上排针与黑色数据线对接(GND与GND对插连接);黑色数据线连接电脑USB端口。


模块接口图2



2. 打开文件包里的上位机应用程序;

上位机软件图标

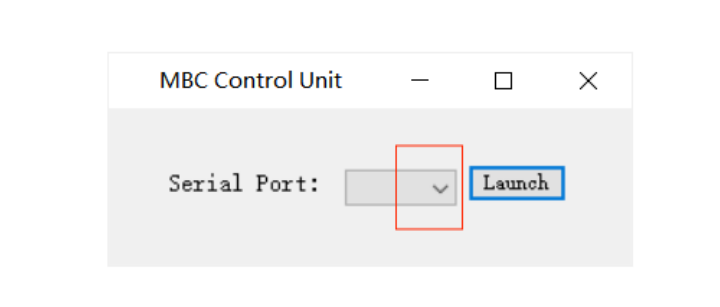

3. 选择COM口(点击下图红框中下拉箭头就会显示),点击Launch进入上位机。

单边带调制模块上位机操作步骤2

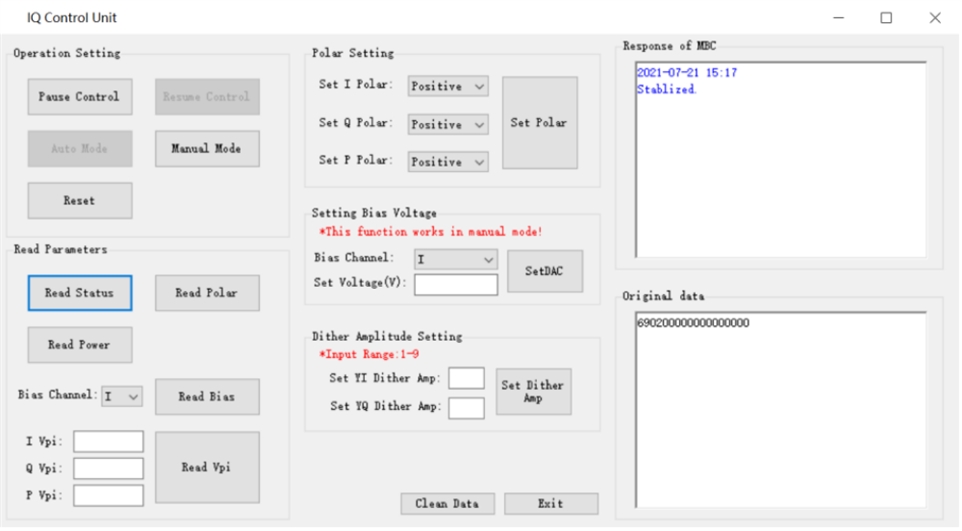

4. 按键功能说明

单边带调制器上位机软件界面图


(1)Pause Control(暂停控制) 该功能将暂停偏置控制器的自动跟踪程序。执行停止控制命令时,停止偏置控制器的偏置电压输出,保持在该值。
(2)Resume Control(继续控制)当执行暂停控制后需要自动跟踪程序时,执行此命令将恢复自动跟踪程序。
(3)Manual Mode(手动模式)此功能将停止自动跟踪程序。执行手动控制模式命令时,停止偏置控制器的偏置电压输出保持在该值。用户可以手动改变偏置电压。
(4)Auto Mode (自动模式)当执行手动模式后需要自动跟踪模式时,执行此命令将重新计算控制参数并启动自动跟踪。
(5)Reset 复位初始化
(6)Read Status 读取当前状态
(7)Read Polar  读取当前工作极性点
(8)Read Power 读取由偏置控制器接收的当前光功率(单位:uW)。
(9)Read Bias 读取偏置控制器对应通道的电流偏置电压(单位:V)。
(10)Read Vpi 读取调制器的Vπ值(单位:V)。
(11)Poloar Setting  改变偏压控制器的工作点。
(12)Setting Bias Voltage 改变手动控制模式下的输出电压
(13)Set Dither Amp 设置偏置控制器输出的抖动振幅。当控制器跟踪峰值/零点时,只能设置为0.1%Vπ的倍数,如果抖动电流设置为3,则抖动振幅为0.3%Vπ。当控制器跟踪Q+/Q点时,只能设置为2%Vπ的倍数,如果抖动电流设置为3,则抖动振幅为6%Vπ。注:出厂默认设置为1,当用户对控制器设置新值时,将存储在闪存中,并在控制器打开或复位时自动加载。

5. 单边带调制模块左右边带切换步骤

(1)偏压控制设置在自动控制模式(默认模式下模块自动抑制左边带,射频信号变化时,有时会出现抑制右边带的情况);

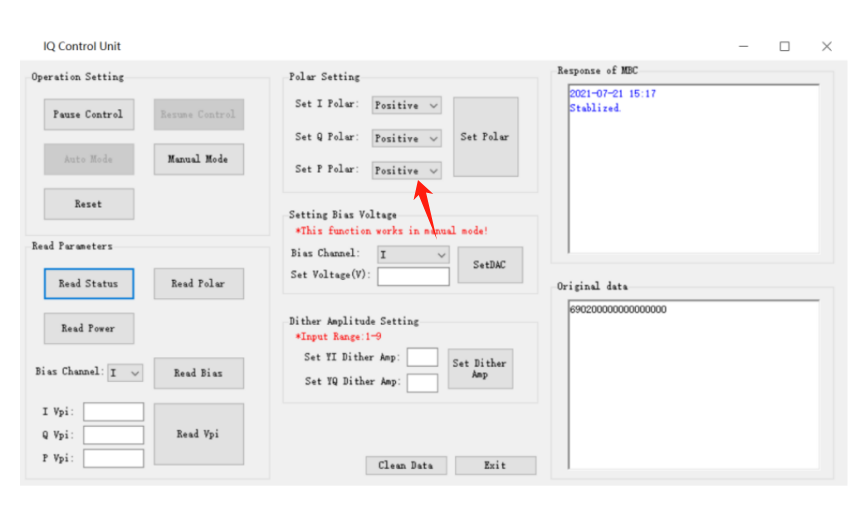

(2)点击上位机界面的Set P Polar中下拉箭头,会显示Negative,选择完极性后,点击Set Polar 。
调制模块上位机软件图


七、模块日常维护



单边带调制模块日常维护方法如下:
(一)使用光源与模块连接时确认光源光纤接头洁净,避免与模块连接后脏污模块内部调制器光纤接头,与模块输出端连接的光纤跳线同理;
(二)使用时确保光源已经开启,并达到建议使用的光功率,然后在给模块上电;
(三)模块闲置时,使用盖帽将射频端口与光纤端口堵住,避免脏污;
(四)模块闲置时,需将模块置于通风干燥处。


适配产品 | 康冠光电-单边带调制模块产品系列

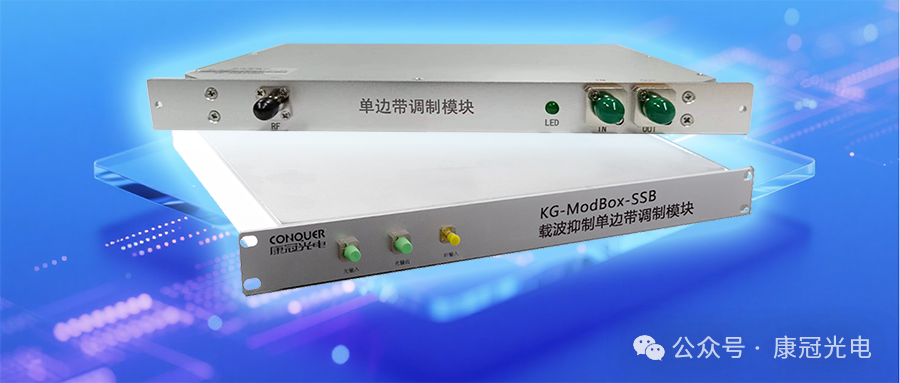

单边带调制模块图
