KG-HSP系列超高灵敏度光探测模块

产品描述:

 KG-HSP系列超高灵敏度光探测模块是专用于光电检测、光纤传感、光纤陀螺系统的高灵敏度光电探测器,具有低噪声、高线性度、超高灵敏度、环境适应性强、可靠性高等特点,适用于不同类型的光电检测、光纤传感系统。

产品特点:

    工作波长850~1650nm、320-1000nm

  固定增益

  高灵敏度

  低噪声

应用领域:

    光纤传感系统

  弱光检测系统

性能参数:



参数

KG-HSP-100-A

KG-APR-100-B

光谱响应范围

850~1650nm

320~1000nm

材料类型

InGaAs

Si

光输入

光纤

自由空间

光纤

自由空间

光敏面直径

-

75um

-

1mm

-3dB带宽

DC-100Hz

DC-100Hz

上升时间

3ms

3ms

响应度

0.9A/W@1550nm

0.5A/W@700nm

增益

0.8×109V/W

0.4×109V/W

最小探测光功率

-83dBm

-80dBm

饱和光功率

5nW

10nW

工作电压

DC ±5V

工作电流

80mA

输入接头

FC

输出接头

SMA

输出耦合方式

DC

外形尺寸

60x50x20


极限条件:

参数

符号

单位

最小值

典型值

最大值

输入光功率

Pin

mW





10

电源正电压

Vop

V

4.8



5.2

电源负电压

Vop

V

-4.8



-5.2

工作温度

Top

ºC

-10



60

储存温度

Tst

ºC

-40



85

湿度

RH

%

5



90

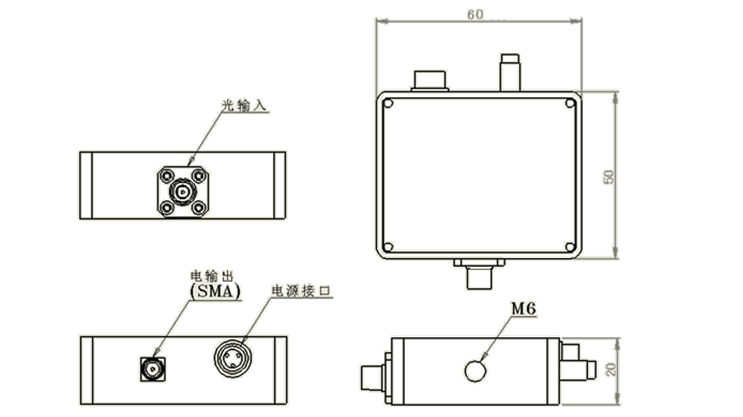

封装尺寸:

超高灵敏度光探测模块-封装尺寸




订货信息:

KG

HSP

100

X

XX



探测器模块

Photoreceiver





-3dB带宽-100Hz

工作波长

A:850-1650nm

B:320-1000nm

输入类型:

FC----光纤耦合

FS----Free space

如有特殊需求,请联系我们销售人员
